Generador de sonido de motor

en este instructable, le mostraré cómo hacer un generador de sonido usando componentes electrónicos discretos 6. Mientras que hace este generador de sonido, los estudiantes aprenderán los conceptos básicos sobre la onda como frecuencia, período, ciclo de trabajo. Además, los estudiantes pueden aprender la función de algunos componentes electrónicos básicos como diodo, emisor/detector de IR. Trato de evitar el uso de soldadura cuando diseño este instructable. A diferencia de otro generador de sonido, no requiere ningún chip transistor/IC. Será más fácil para que los estudiantes hacen este pequeño juguete.
Si te gusta este instructable, por favor votar en Hack concurso y concurso audio DIY.

Idea básica:

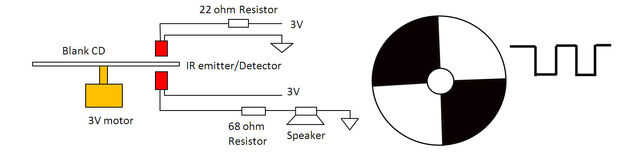

El diagrama de bloques se muestra a continuación (diagrama de bloques). El motor está girando a velocidad constante. Hay oscuras (no transparente) y las porciones transparentes del CD. Cuando la porción oscura del CD está entre el emisor/detector de IR, la resistencia del detector será alta y el voltaje en el altavoz será bajo. Cuando la porción transparente del CD está entre el emisor/detector de IR, el detector recibe la señal del emisor, y su resistencia será baja, así que el voltaje en el altavoz será alto. La señal de voltaje a través de los altavoces es una onda cuadrada. Variando la velocidad de las porciones del motor y oscuro/transparente en CD, la frecuencia de los cambios de señal de ondas cuadradas. Usted puede oír los cambios desde el altavoz.

/ * Definiciones de estilo * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 mm 5.4pt 0 mm 5.4pt; mso-para-margen-parte superior: 0 mm; mso-para-margen-derecha: 0 mm; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0 mm; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;}

Etiquetas: Motor, Sonido, Onda cuadrada
