Paso 2: procedimiento:

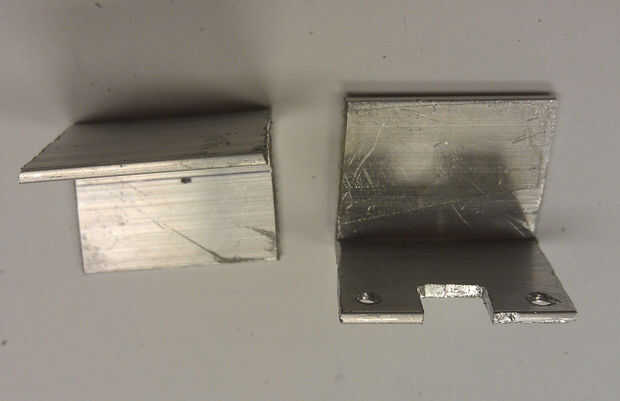

Cortar dos piezas de 1" largo, ¾" X ¾ "X 1/16" ángulo de aluminio. Usted puede comprar este ángulo de ferretería. (Cuadro 1)
Taladre orificios en uno de lo ángulo para montar el motor. (Foto 2)

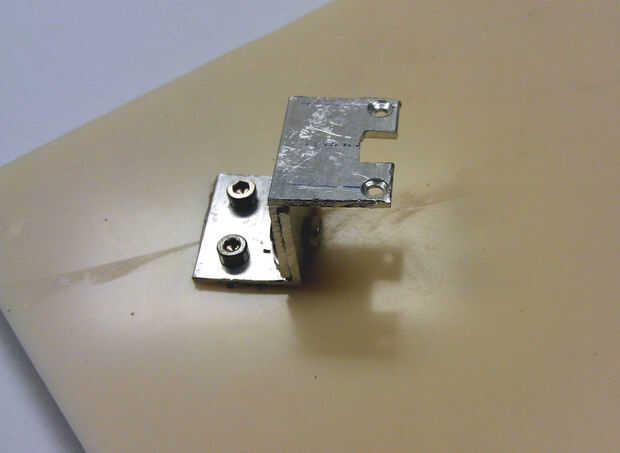

Hacer una forma de Z con estos dos ángulos. Añadir cinta de doble cara entre ellos y luego usar tornillo para fijar la posición. Monte el bloque de la forma de Z en un pedazo de bloque de plástico. (Imagen 3)

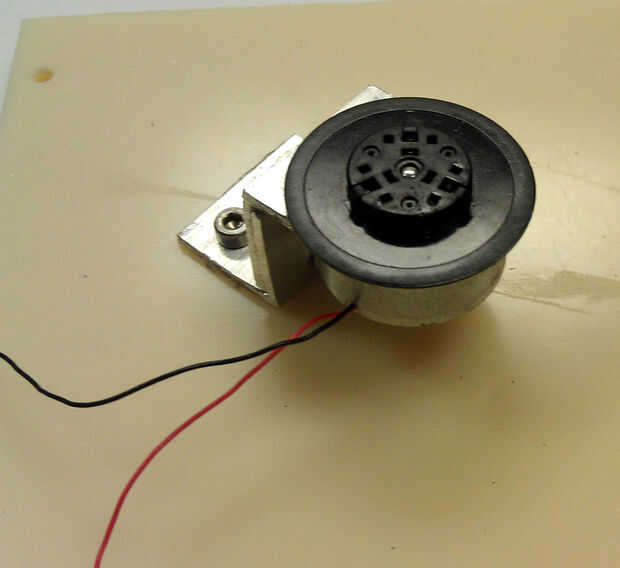

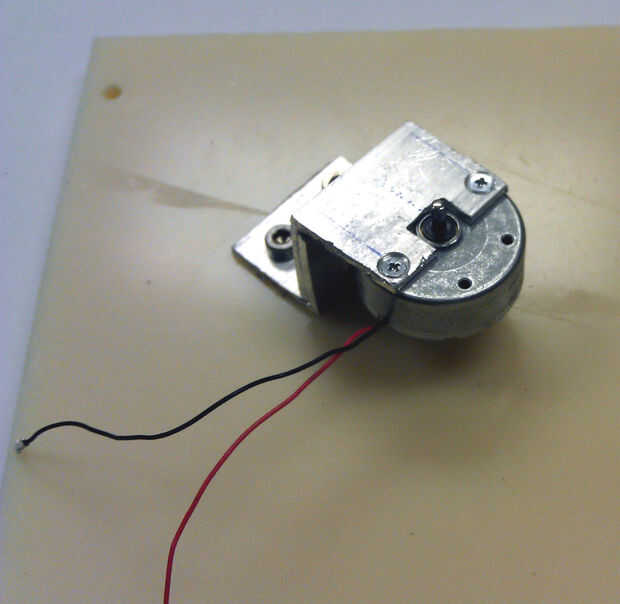

Monte el motor en el ángulo de la forma de Z y añadir el soporte de CD. (foto 4 y 5)
2. hacer el bloque de montaje de emisor/Detector de IR:

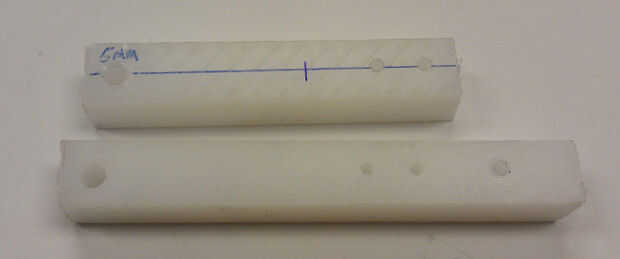

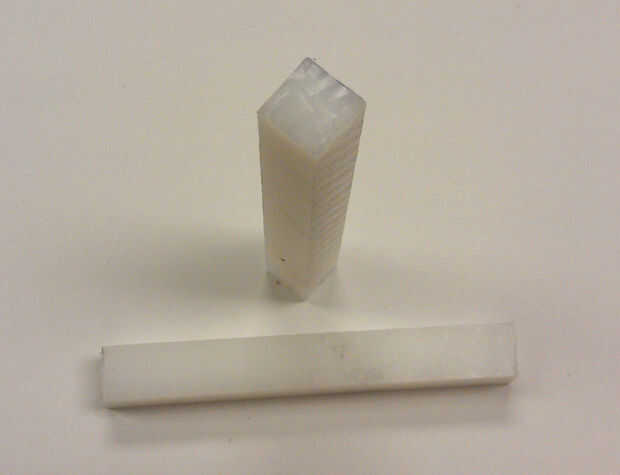

Corte una pieza de 4 "X 1/2" X 1/2 "y una pieza de 3" X 1/2 "x 1/2" bloque de plástico. He comprado el bloque de Mcmaster (8732K 15). (Imagen 6)

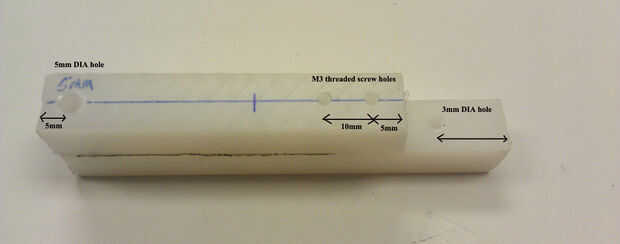

Apilar dos cuadras juntos y añadir cinta de doble cara entre ellas para fijar la posición temporal. Perfore agujeros en los bloques. (foto 7 y 8)

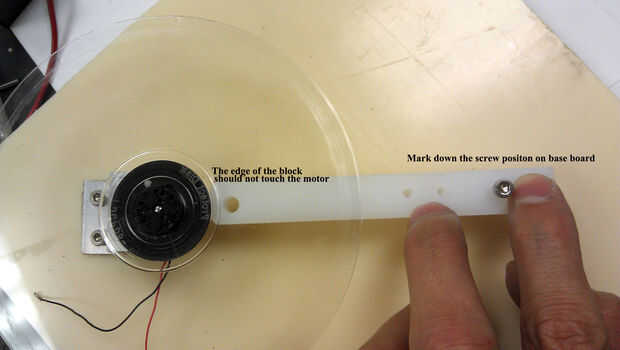

Poner un CD en blanco en el motor. (Puede obtener claro cuando usted compra los espacios en blanco del huso paquetes de CD / DVD. Si no lo tiene, les mostraré una manera fácil de hacer uno desde el CD de basura.) Poner el bloque de 4" en el CD. Ajuste la posición del bloque. El borde de agujero de diámetro de 5mm debe estar bajo el aro interior del CD. Marque la posición del tornillo en la placa base y hacer un agujero de tornillo de rosca M3 (cuadro 9).
Pone los bloques utilizando 3 tornillos de M3X28mm y tres separadores de 8mm como en la figura 10.

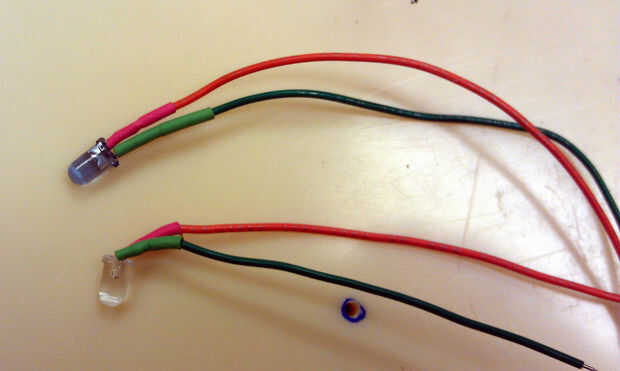

Utilice un par de diodo de emisor/detector de infrarrojos de Radioshack. Gire los pernos con los cables de conexión y utilice el tubo del encogimiento para fijar la posición. Preste atención a las clavijas del emisor/detector ya que son polarizadas. Leer la bolsa de paquete emisor/detector para obtener más información. (imagen 11)

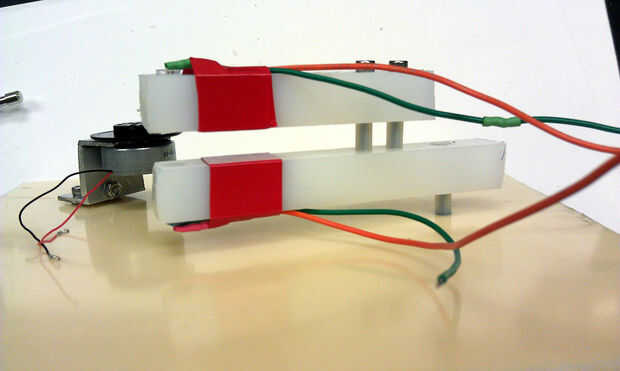

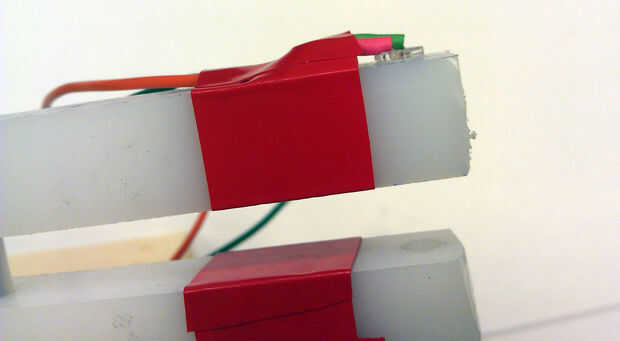

Coloque el detector en el agujero de diámetro de 5mm en la barra corta y poner el emisor en el agujero de diámetro de 5mm en el long bar. Use cinta para fijar su posición. El bloque de montaje en placa base. El emisor y el detector deben estar uno frente al otro. (imagen 12 y 13)
Montar una Europea 12-posición-estilo Mini regleta en placa base cerca de motor. (cuadro 14)

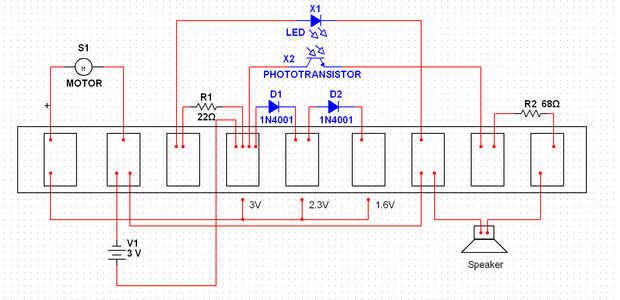

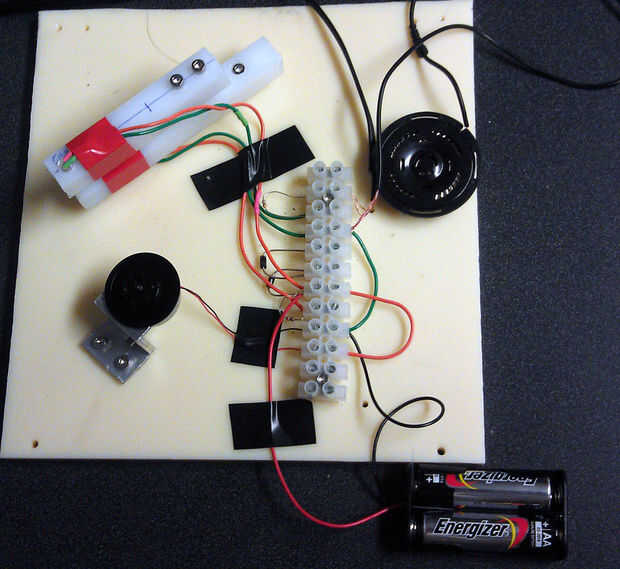

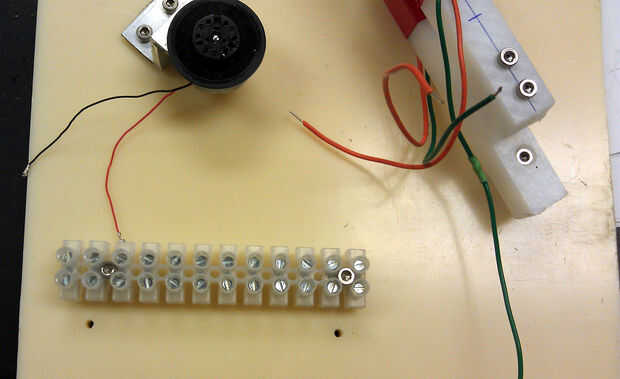

Conecte los cables como se muestra en el diagrama y componente. (imagen 15)
Ahora que ha terminado el sistema.
