¿Generador de funciones analógico (8 / 13 paso)

Paso 8: PCB para caja de conexiones

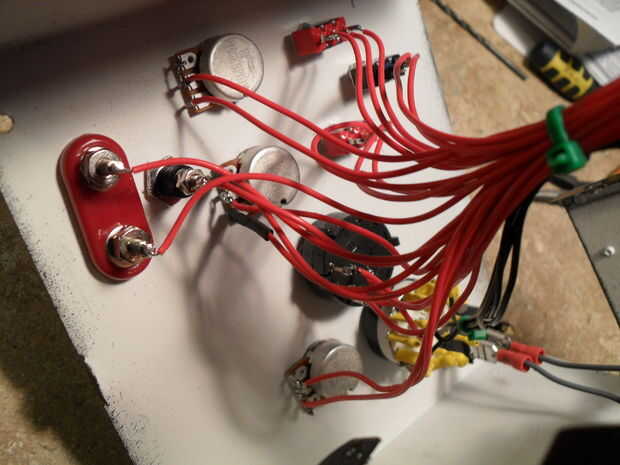

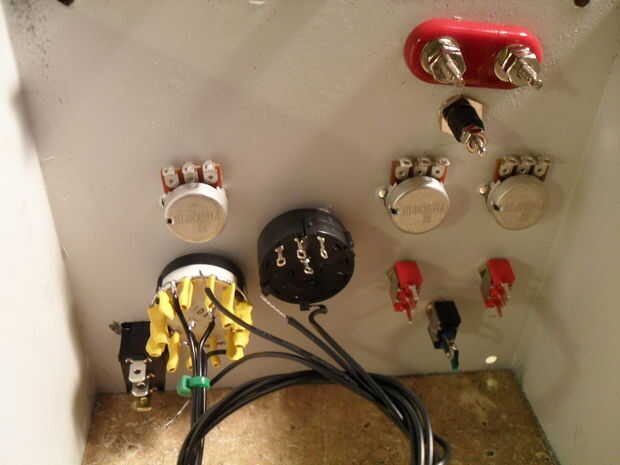

Esto es realmente complicado si nunca has conectado cosas eléctricas antes. Sólo mantener un ojo en el esquema y utilizar la cabeza. El alambre central es siempre el cable medio de potenciómetros, y los otros cables tiene un 50% de probabilidades de éxito! Ninguna de estas conexiones fríe nada si conectes las cosas al revés, a no ser intuitivo de usar y vas a tener que arreglarlo más tarde.

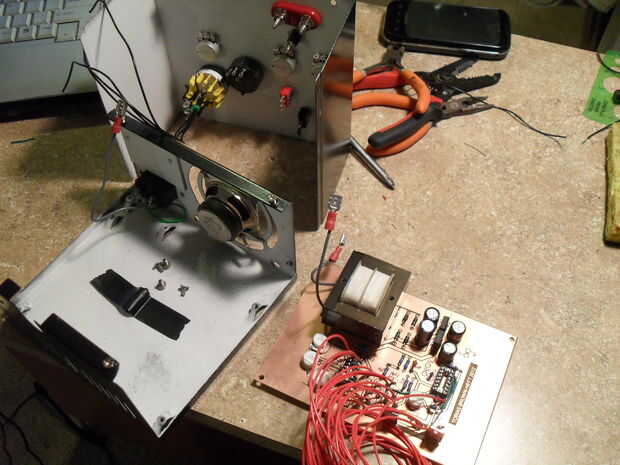

También puede conectar la salida del amplificador push-pull (OUT_2) al altavoz montado en el caso anterior.

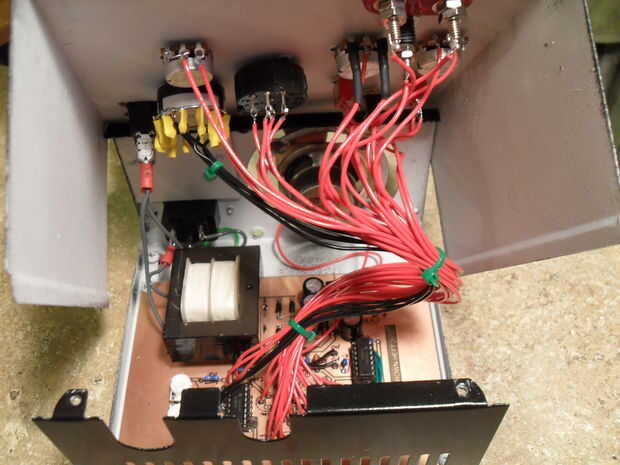

La única conexión que usted debe realmente preocupado es el interruptor de la red. Por favor, por favor, saber lo que está haciendo. Si no estás seguro, encontrar a alguien que sabe a ciencia cierta y que compruebe las conexiones de red antes de ir pegando los enchufes en las paredes.

De hecho, sería muy prudente utilizar una fuente de energía externa para realizar todos los solución de problemas y calibración. Solo la soldadura de los cables en el + 12V y - 12V carriles y uno para el suelo plano y conectarlo a la fuente de alimentación (incluso un par de pilas de 9v sería trabajar aquí, no tiene que ser de lujo).
