¿Generador de funciones analógico (5 / 13 paso)

Paso 5: Selección de frecuencia

he tomado prestada esta idea de este Instructable. Gracias pcbheaven.

Este proyecto utiliza una posición 6 interruptor giratorio cubierta 2 para seleccionar el orden de la magnitud de la frecuencia de salida. Recuerde que la frecuencia es inversamente proporcional al tamaño del condensador en el oscilador de la relajación. El interruptor tiene dos cubiertas porque la salida onda de seno es el resultado de un amplificador integrado. Integración de amplificadores tienen una ganancia que es inversamente proporcional a la frecuencia de la entrada, y también inversamente proporcional a la capacitancia usar. Por lo tanto, cada vez que subes la orden de la magnitud de la frecuencia, es necesario compensar la ganancia del integrador por la disminución de la capacidad de integración en un orden de magnitud. El interruptor giratorio hace bien cambiar el valor de la frecuencia de ambos y la integración de los condensadores al mismo tiempo.

Haz dos de los condensadores no polares:

Posición Capacitancia (F) Código de condensador
uno501106
dos105
tres100N104
cuatro10N103
cinco1N102
seis100p101

En la parte trasera del interruptor, hay dos alfileres en el centro y 12 pines en el exterior. Sin embargo, el conmutador puede diferir de mina, por lo que tendrás que averiguar por ti mismo. Los dos pivotes de la central se conectan a la placa de circuito, pero las 12 clavijas exteriores deben conectarse condensadores. Existen dos grupos de 6 pines, cada grupo que representa las conexiones de una cubierta del interruptor rotatorio. Puede que necesite un probador de continuidad para averiguar cual de las dos patillas centrales conectan a cada grupo de 6 clavijas exteriores. Cada grupo de 6 pines se conecta a los 6 valores diferentes del condensador. Al otro lado de estos condensadores deben conectarse a un cable común, pero no se pueden conectar todos los cables comunes de los dos grupos entre sí.

Además, desea que el interruptor de ser intuitivo, por lo que los condensadores deben pedir de manera que la frecuencia aumente al girar la perilla a la derecha. Frecuencia aumenta cuando disminuye la capacitancia, por lo que el condensador más grande por la posición de extremo izquierdo y el condensador más pequeño seleccionado por la posición de la derecha.

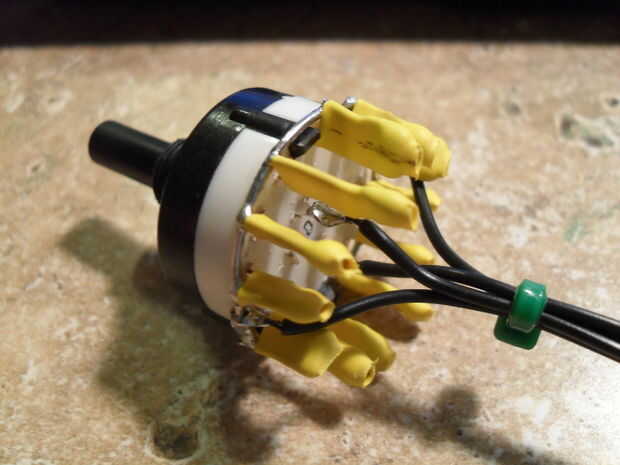

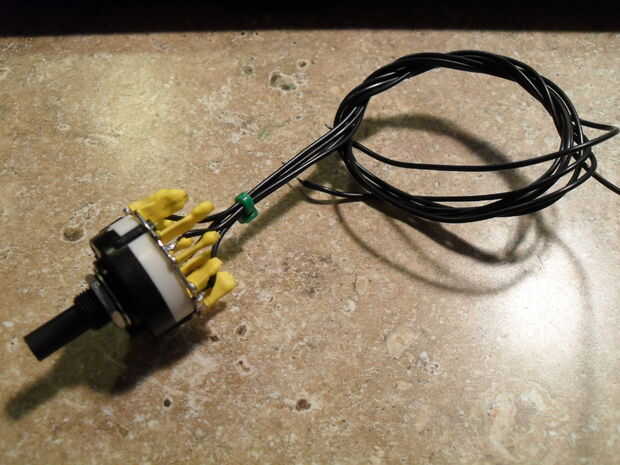

Primero hice un anillo completo de alambre de bajo calibre sólo lo suficientemente grande como para caber alrededor del interruptor. Luego que soldados todos los condensadores. Luego cortar las muescas en el anillo para separar los dos grupos de unos a otros y soldar los cables a los pines centrales y los dos rieles exteriores nuevo. Cuando terminé, me pone tubos termocontraíbles sobre los condensadores para evitar cortocircuitos en cualquier cosa.
