¿Generador de funciones analógico (13 / 13 paso)

Paso 13: El circuito de modelado

¿

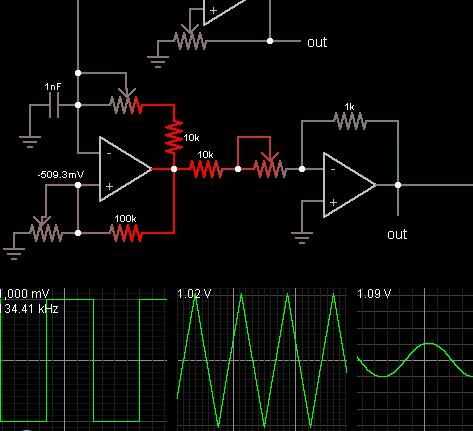

Así que lo que exactamente ocurre en el circuito? Explicar que generalmente lo que estaba sucediendo allí, pero ¿no sería bueno poder Ver ? Para diseñar el circuito, que necesitaba poder hacer exactamente eso. Cursos de electrónica enseñan bloques de construcción para la fabricación de dispositivos útiles, pero hasta que realmente se construye el circuito, es casi imposible saber exactamente cómo se comportará. Es donde modelar de la computadora. No es perfecto, pero está cerca y lo más importante es gratis.

Adjunto a continuación es un archivo de texto titulado "función generator.txt" está llena de tonterías. Ir al Sitio web de simulador de circuito de Paul Falstad y se abrirá una ventana de java. Utilizar este applet para todos mis proyectos de electrónica, es bastante ingenioso. En el menú "Archivo", haga clic en "Importar" y aparecerá una ventana de entrada de texto. Copiar y pegar el contenido de "función generator.txt" en esta ventana y haga clic en "importar".

El circuito completo es un poco complicado para este simulador, pero hace el trabajo. Usted puede ajustar POT1 y 2 y TR1-4 para tener una idea de lo que realmente está haciendo el circuito.
