Paso 8: Añadir el ratón
Ahora vamos a añadir en el acelerómetro para crear un ratón activado por inclinación. Va a hacer casi cualquier acelerómetro, pero la más fácil es una salida analógica de uno. El ADXL335 funcionará muy bien. Primero va el chip de potencia proporcionando 3.3V (no 5.0V) y tierra de la Teensy, luego conectar las tres salidas analógicas (X, Y y Z) para tres entradas analógicas. Finalmente, agregaremos código Mouse'ing el dibujo para que los eventos de movimiento del Mouse son enviados cuando el controlador está inclinado.

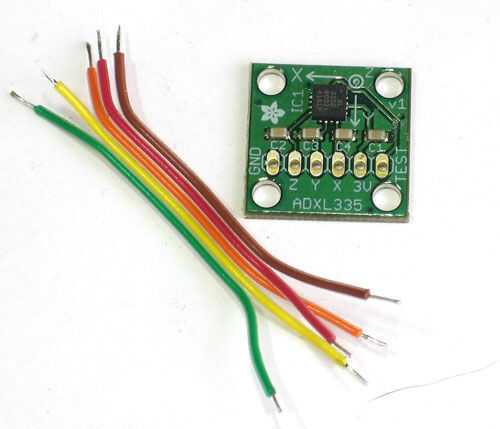

Cortar un trozo de cable de cinta, usaremos marrón tierra, rojo de + 3V, y naranja amarillo y verde para X, Y y Z respectivamente [ver imagen 8a].

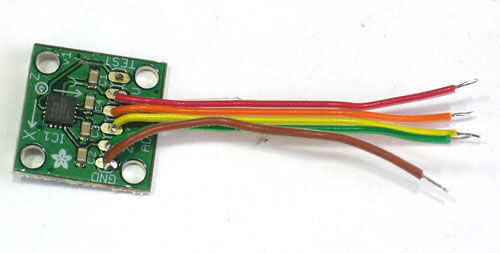

Nos arrancó el cable marrón que no es torcido [ver imagen 8b].El ADXL335 requiere alimentación 3V, modo no conectarlo a VCC (5V) en lugar de ello, usaremos los 3V que proporciona el teensy - utiliza que voltaje para la comunicación USB, no puede dibujar más de quizá 20-40mA, que es mucho para esto pero no lo suficiente como para tal vez un montón de LEDs! Brown se conecta al pin GND segunda[ver imagen 8c].

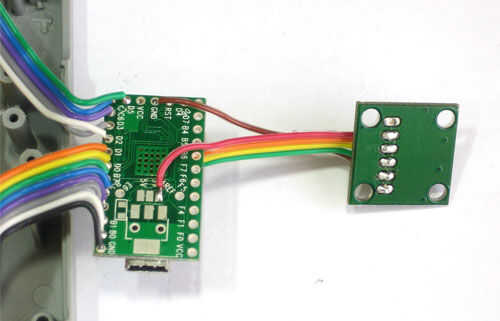

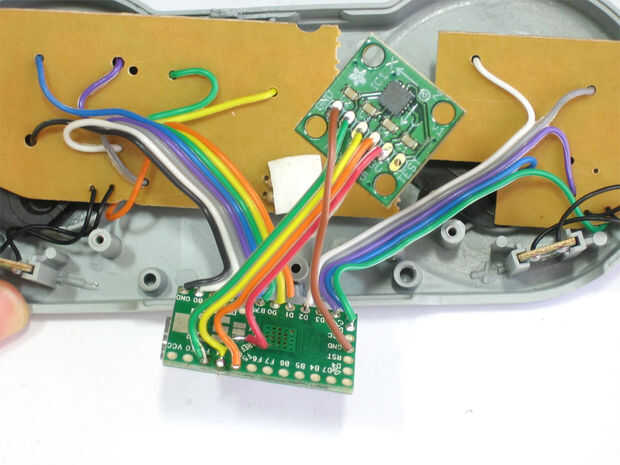

A continuación, conecte X, Y y Z a F5, F4 y F1 (no uses F0!) [ver imagen 8d].
Ahora debe probar el siguiente bosquejo, teensySNES_test2.pde que se mueve el ratón, mientras que incline el controlador.
