Gabinete de la arcada Cóctel de muebles grado (9 / 12 paso)

Paso 9: Instalación de componentes

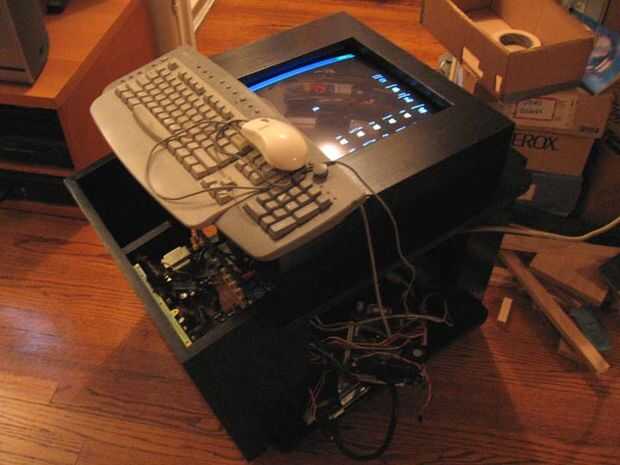

Montar el gabinete monitor atornillando el CRT en los triángulos y aplicar tiras de fieltro en la parte inferior de la caja.

Para ensamblar los paneles laterales, usted necesitará encontrar el centro y el tornillo en el primer palo. Asegúrese de que es vertical, porque es donde se colocará el resto de. Para espacio correctamente los palillos, hice 2 espaciadores grabando juntos una pila de 3/8 de pulgada de centavos y luego sujeta el palo siguiente en su lugar. Ahora pueden los orificios en el perf, pero asegúrese de que están colocados lejos de donde va a tocar los lados los estantes laterales y parte inferior. Al llegar a las curvas en el metal, probablemente necesitará plano fuera de las esquinas de los palillos para que encajen correctamente. Los altavoces se atornillan simplemente a través de los mismos orificios perf y en los palos.

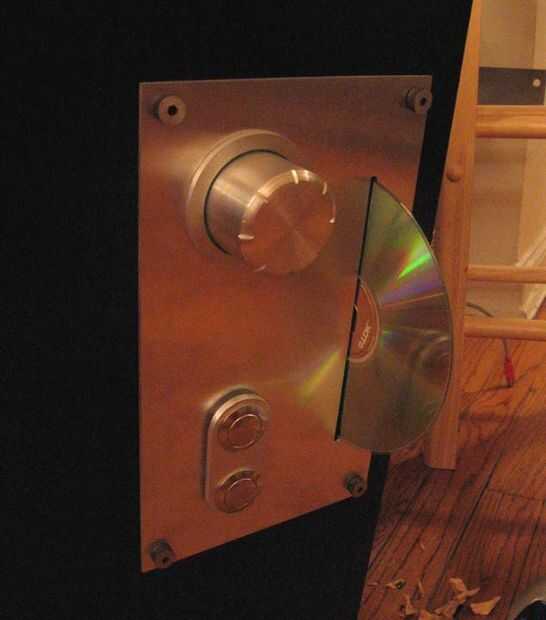

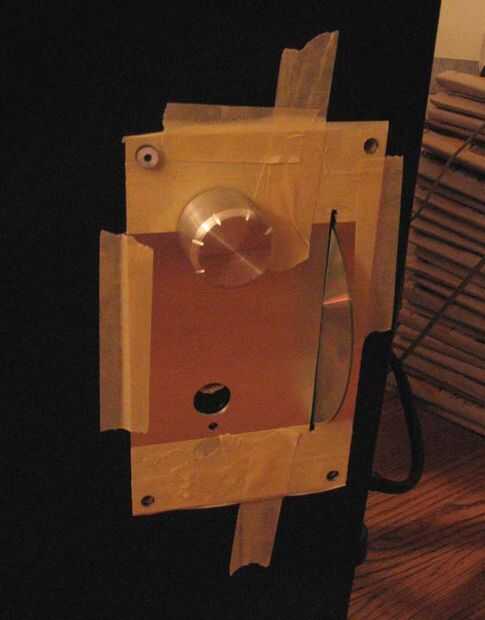

Corte una ranura en la parte delantera donde usted quiere la unidad de disco y panel de control frontal. Hacer la ranura para que la unidad delgada se ajusta perfectamente y luego usar un muerto CD a posición del panel de control. Asegúrese de que el CD no rocen con los bordes de la ranura para no rayar encima de todos sus discos. Marque la posición de los botones, botón, LCD y orificios para los tornillos y luego perforar. Ahora usted puede empernar en la placa de control frontal. Para conectar el mando a mi amplificador, he aplastado un poco el eje de tubo de aluminio y luego la empujó sobre el eje moleteado de la amp. Hay una capa de fieltro en la parte posterior de la perilla para evitar que las superficies de aluminio pulido.

Lo construí el panel de control principal era probablemente no el mejor, pero no quiero tener cabezas de los pernos interrumpiendo la cara limpia del metal, por lo que ajustaron el joystick y trackball en lugar. También querrá poner una tira de fieltro en el borde superior de la Asamblea delantera, donde el grupo se basa en el cuerpo.

El último paso es perforar un agujero en el fondo lo suficientemente grande como para pasar el cable a través de las tiras. La única parte que me estoy saltando sobre es la plataforma que instalé dentro para mi amplificador, que es demasiado hardware específico para cubrir aquí.
