FunShield, una plataforma educativa Arduino (3 / 13 paso)

Paso 3: I2C encabezados y registro de desplazamiento

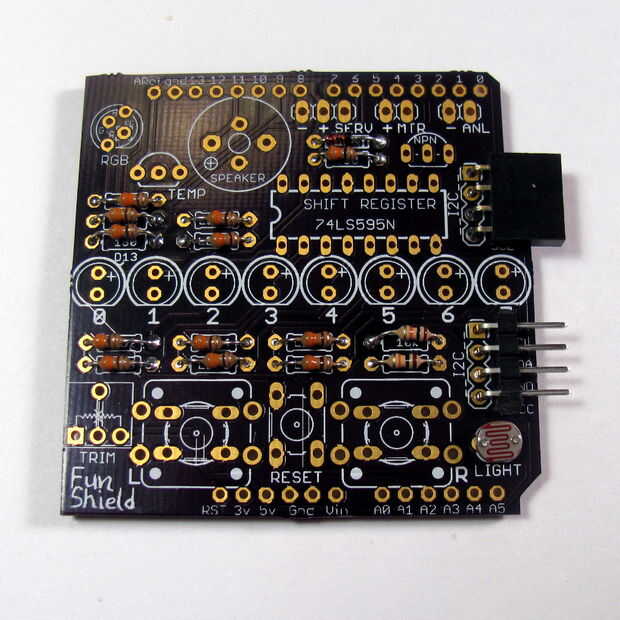

Las cabeceras de I2C en el lado derecho son opcionales y le permitirá conectar dos tablas juntas, o conectarse a otro dispositivo I2C como un Wii Nunchuk o LCD I2C de Adafruit. Son lógicamente próximos porque se sientan tan bajo, pero se pueden agregar más tarde si lo desea.

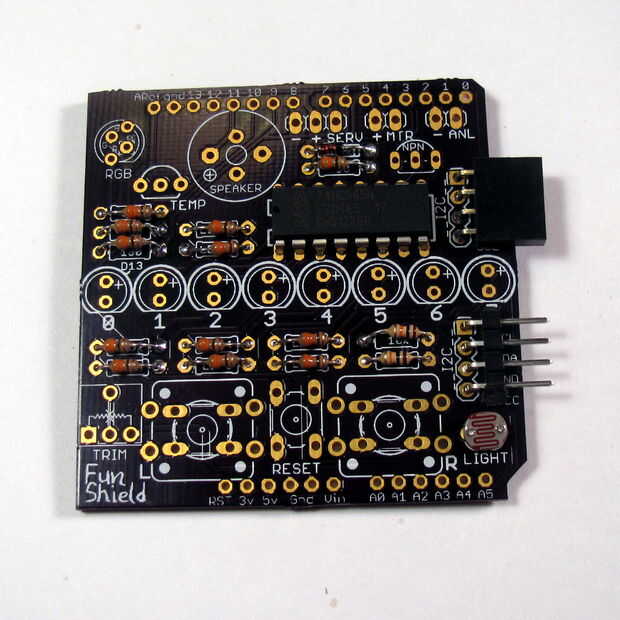

El cambio de registro nos permite controlar los ocho LEDs usando sólo tres de los pines de I/O de Arduino. Es un CI de 16 pines que hay que ir con la orientación correcta para trabajar. Tenga en cuenta la muesca en un extremo. Este espectáculo que parte de la viruta tiene pin uno. Coincidir la muesca con el contorno de la PCB. Yo generalmente la soldadura de perno en cada esquina diagonal y luego marcar el asiento. Verifique la orientación, porque después de que la soldadura de pernos de más de dos, será muy difícil de cambiar. Confía en mí, he tenido que hacer más que uno.
