Fundición: Cómo construir un quemador (Gas Natural) (6 / 7 paso)

Paso 6: Montaje: mezcla de cámara y realización

Parts:
Entrada de gas
Salida de la boquilla
Montaje de ventilador
2' pipa de T
niple de 2 "x 10"
reductor de 2"- 1 1/2"
1 1/2"-3/4 ' buje

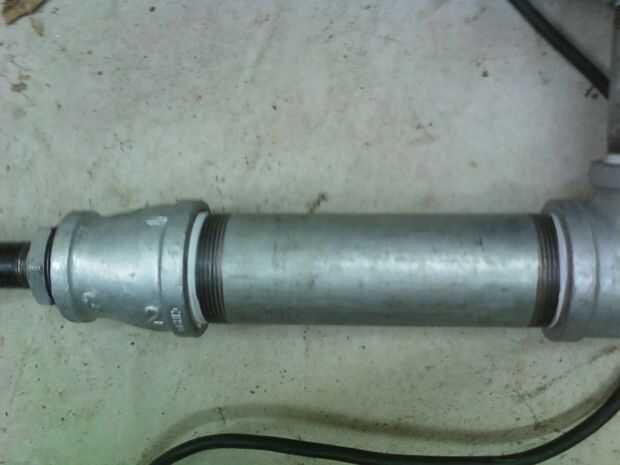

Cámara de mezcla
El reductor de 2"- 1 1/2" del tornillo y el buje de 1 1/2' - 3/4", asegúrese de utilizar cinta de plomería o droga. Si usted puede encontrar un uso un reductor de 2"- 3/4" en lugar de otro.

Acople 2" final del reductor al niple de 2" x 10". Use cinta de plomería o droga.

Esto crea la cámara de mezcla cuando el tubo T 2".

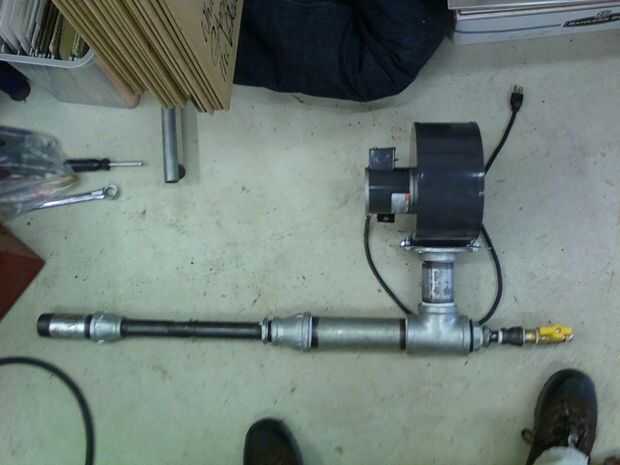

Asamblea
Conecte la entrada de Gas a un lado del tubo T y la cámara de mezcla a lo contrario, si no ha hecho. Asegúrese de utilizar cinta de plomería o droga para estas conexiones.

Fije el soporte del ventilador para que sea perpendicular a la cámara de mezcla y la entrada de Gas, si no ha hecho. Asegúrese de utilizar cinta de plomería o droga para estas conexiones.

Tornillo de 3/4" final de la salida de la boquilla en el extremo 3/4' de la cámara de mezcla. Asegúrese de utilizar cinta de plomería o droga para estas conexiones.

Pruebe todas las conexiones de aire fugas con agua jabonosa antes de conectar a cualquier tipo de línea de gas. Siempre practique la seguridad cuando se utiliza siempre el quemador.

Fusión feliz =)
