Fundición: Cómo construir un quemador (Gas Natural) (3 / 7 paso)

Paso 3: Montaje: entrada de Gas

Esto se basa en lo que tenía que trabajar con. Obviamente, si usted tiene una salida de 1/2" gas natural no necesita la boquilla de 3/4" o el reductor.

Pipes:
3/4" válvula de bola (para gas natural en línea)
niple de 3/4"(quemado, quemado/no depende de la válvula de bola)
reductor de 3/4"- 1/2"
niple de 1/2 "x 6" (variable)
tapón de 1/2"
buje de 2"- 1"
buje de 1"- 3/4"

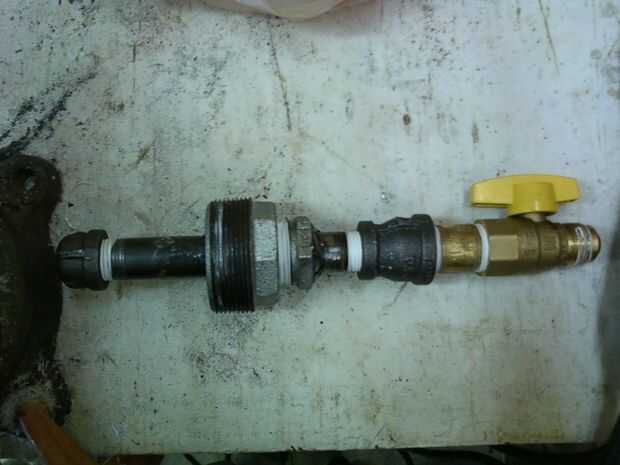

Asamblea:
Mida la distancia (en el interior) de la 2" T-tubo desde un extremo hacia el lado opuesto de la"T"en la tubería. El objetivo es conseguir el tubo de 1/2" con la tapa del extremo, tienen una colocación final centrada en esa distancia en la parte larga de la pipa de T cuando el buje y todo se enrosca en.

Marque en el tubo de 1/2" la distancia necesaria. (He utilizado un tubo de 6", pero podría ir más si quieres).

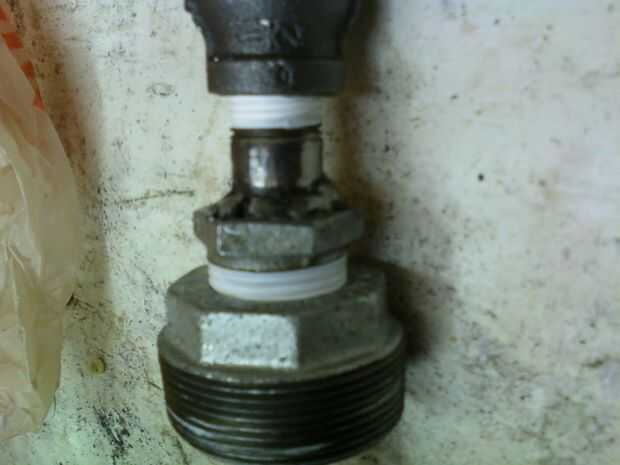

Si se encuentra un 2"- 3/4" casquillo uso que, si no puedes, hacer lo que hice y encontrar su equivalente.

Limpieza y soldar con autógena el 1/2" tubo (en la marca) al 3/4" casquillo vas a utilizar. Asegúrese de que su centrado. usar soldaduras de tacto y un vicio como sea necesario.

Perfore un orificio de 1/8" en el centro de la tapa del extremo 1/2" y fíjela en el extremo que va dentro del tubo de T. Use cinta de plomería o droga

Use cinta de plomería o droga en el otro extremo de la tubería de 1/2" y enrosque en el reductor, o válvula de bola de 1/2".

Si utiliza el reductor como atribuyo al niple de 3/4", luego fíjela a la válvula de bola. Use cinta de plomería o droga.

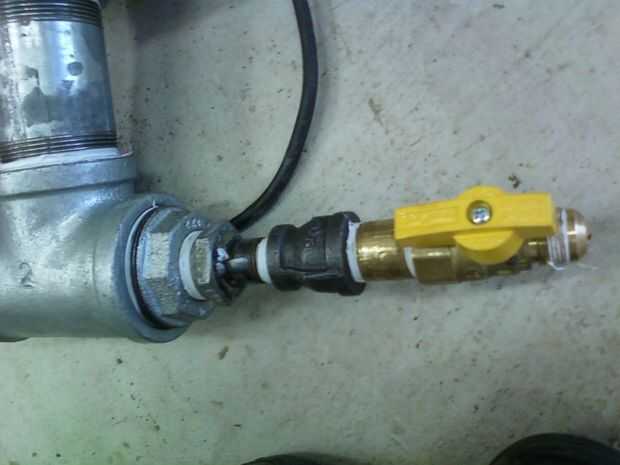

Asegure la parte montada a la pipa de T 2". Use cinta de plomería o droga.
