Fundición: Cómo construir un quemador (Gas Natural) (4 / 7 paso)

Paso 4: Montaje: boquilla de salida de

Pipes:
tubo de 3/4"- 18" (tuve que volver atrás y añadir un niple de acoplamiento y 3/4 "x 4" para ir con 24")
1 1/2" -1" reductor
niple de 1 1/2 "x 5"

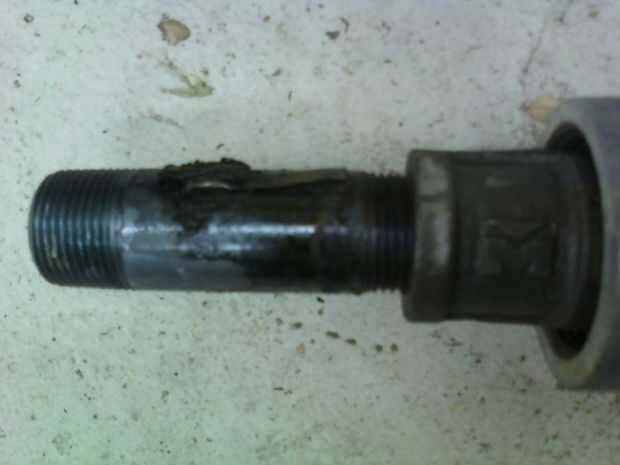

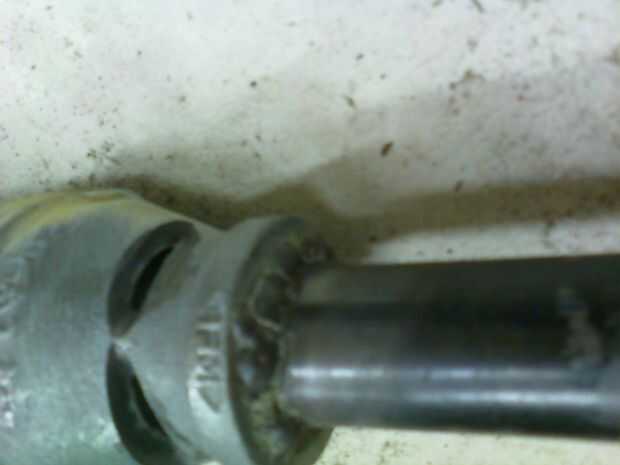

Use un tornillo de banco para sostener el reductor de 1 1/2"- 1" (lado ancho hacia abajo) en lugar. Luego utilizar la amoladora angular para hacer cuatro cortes equidistantes (lo más cerca posible es fino) sobre 1"- 1 1/2" de la parte superior (lado del 1"). Estos orificios de ventilación proporcionan aire adicional y ayuda a controlar la llama.

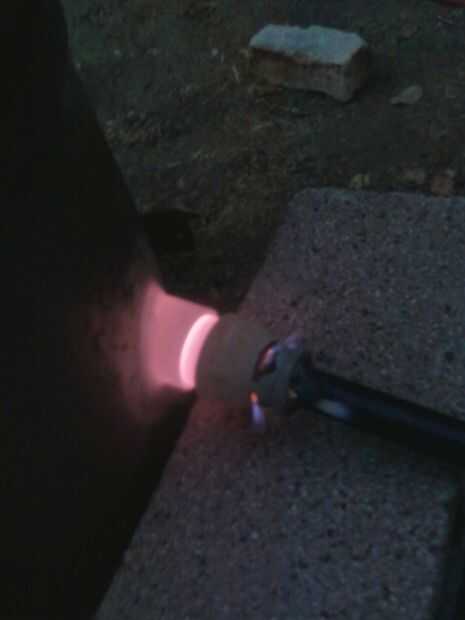

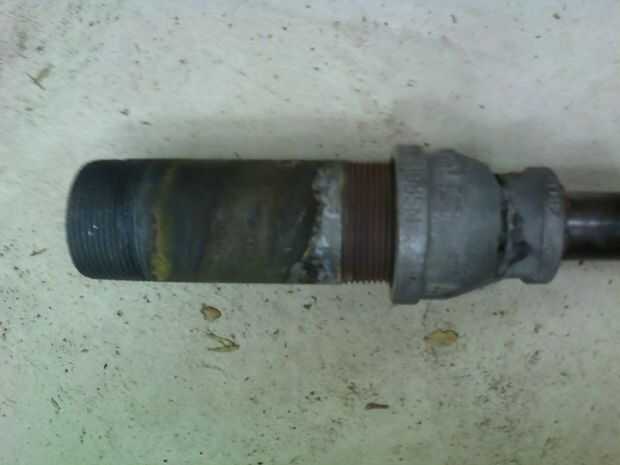

Seco montar la boquilla de 1 1/2 "x 5" en el reductor, introduce el tubo de 3/4" hasta en su acerca de 1/2" - 3/4"(en el interior) desde el extremo de la boquilla de 5". Luego marque la tubería de 3/4" donde alinea con la parte 1" del reductor. Esto dirige la llama más lejos en la fundición, manteniendo la boquilla más fresco y también ayuda a prevenir la presión en la boquilla.

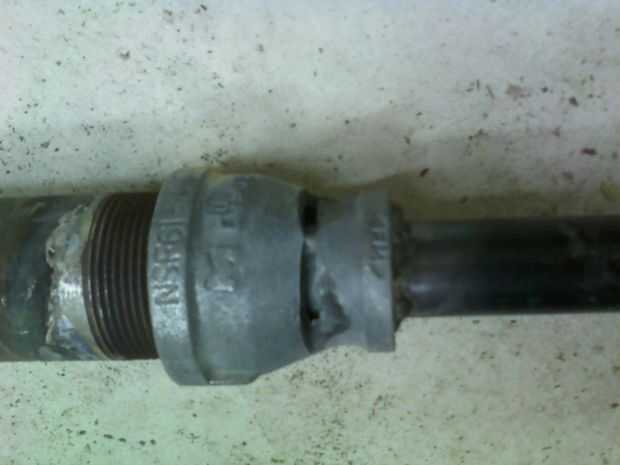

Limpieza y soldar la tubería de 3/4"(en la marca) a parte 1" del reductor. Asegúrese de que esté centrado. Use tacto soldaduras y un vicio como sea necesario.

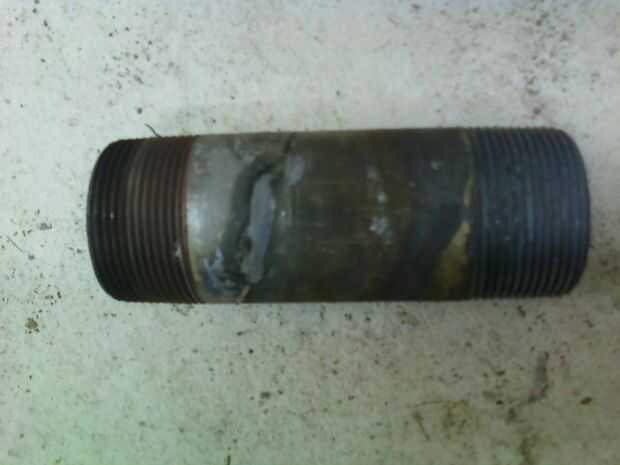

Originalmente hice mío que un poco de presión demasiado corto y posterior (de la reducción en el trabajo de ladrillo) era calentar la boquilla, así que tuve que agregar un acoplamiento y un niple para compensar.
