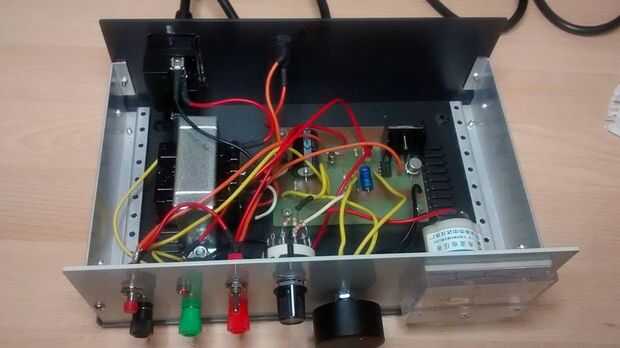

Paso 1: El interior de la fuente de alimentación final.
De todos modos ahora que por fin he terminado mi primer proyecto que ha tenido éxito, más que feliz de compartir mi experiencia con los demás, incluso if que sólo por presumir.
El diseño que construí fue realmente tomado de una publicación práctica sin hilos llamada 'Práctica alimentación' de 1985! Tiene varios diferentes poder suministrar diseños de 'A batería Eliminator', una fuente de alimentación doble y hasta un '30 Amp fuente de alimentación', además de algunos artículos muy interesantes sobre transformadores y otros artículos relacionados de la fuente.
Tuve que tener cuidado en que diseños he seleccionado de la revista como eran bien demasiado simple sería de poca utilidad para mí y hubiera sido una generación muy ambicioso (y cara). Otra cuestión que tenía que tomar en consideración es la disponibilidad de algunos de los componentes, no se olvide el diseño que sigo fue desde 1985. Algunos eran raros y costosos o simplemente ya no está disponible y no tengo los conocimientos o experiencia para confiar en sustitución de estos componentes de equivalentes o alterar significativamente el diseño de circuito. Mi requisito era una fuente que se adecuado para la alimentación de algunos de los pequeños proyectos que voy a construir, con un diseño que pude entender y seguir, que no requerirán ningún mayor cambia a debido a problema con componente pero todavía ser un reto para mí. La fuente de alimentación he decidido en la construcción de 'Auto cut-out de la fuente de alimentación' por R.A. Penfold, proporciona entre 3 y 14 voltios, con una corriente máxima de 650 mA. Cuenta con un limitador de corriente de corte automático que es seleccionable entre 50, 100 y 500 mA. Calificación de la construcción era 'Principiante', con un costo aproximado de £12 (1985 precios - el cuadro de proyecto solo cuestan más del doble).
El único cambio que hice fue poner un voltímetro en el panel frontal, el diseño original sólo requiere una escala marcada alrededor de la perilla del potenciómetro. Debido a la falta de espacio también requieren el interruptor de suministro de alimentación a la parte posterior y se incorporó con un zócalo de caldera fundida montada panel estándar. Un pequeño cambio era entonces necesaria para el diseño de la pista del PCB como el rectificador de puente tenía un pines diferente a la originalmente requerida.
La única preocupación había estaba produciendo mi propio PCB que significó manejar líquido corrosivo, que no era algo que había hecho antes sin embargo realmente tuve más problemas con transferir el diseño del circuito a la placa de cobre revestido, que tuvo varios intentos antes de que yo estaba feliz con él. Agradezco también a otros en este sitio web para la dirección que le han dado sobre este tema.
Aunque ha tomado meses para poder juntarnos todos los bits y construir mi poder suministrar (años si tenemos en cuenta que tenía original compró la revista nueva con la intención de construir una fuente de alimentación de mi equipo de radio de jamón!), no es prisas. También me doy cuenta de que hubiera sido más barato y más fácil de comprar una fuente de alimentación variable desde una tienda de electrónica sin embargo no habría sido tan divertido o entretenido.
Espero que mi primera compilación sea de interés a los demás aunque no sea un completo 'instructivo'. Si alguno está interesado pude agregar el diagrama del circuito real y / o el patrón de la pista del PCB.
Futuros proyectos serán probables incluyen utilizando la frambuesa Pi o Ardinuo, si no puedo encontrar algunos viejos electrónica diaria revista con algunos más anticuado construir proyectos para mí intentar.
