Fuente de alimentación simple protoboard (2 / 3 paso)

Paso 2: Montar las piezas

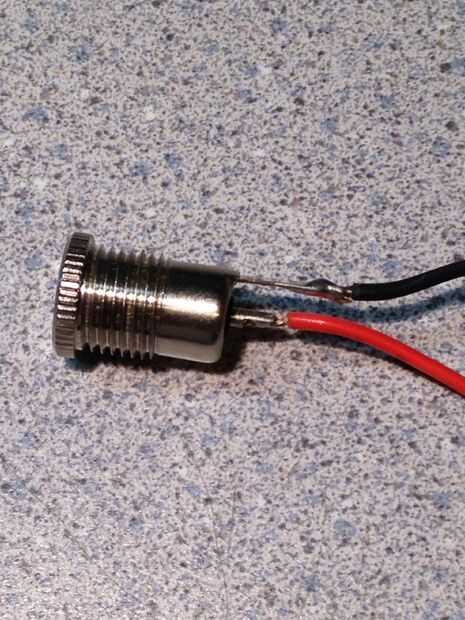

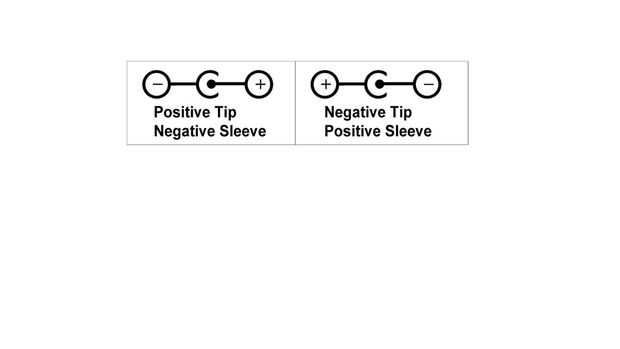

Paso uno: cables de soldadura a enchufe, la soldadura de contacto rojo al positivo y negro al negativo (esto se determina por la hierba de su pared, vea el diagrama)

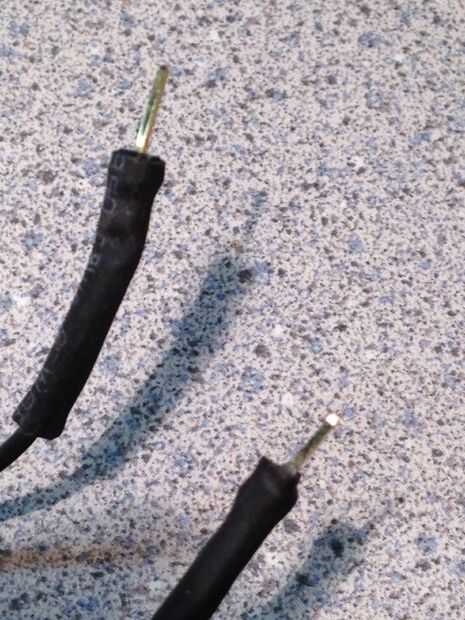

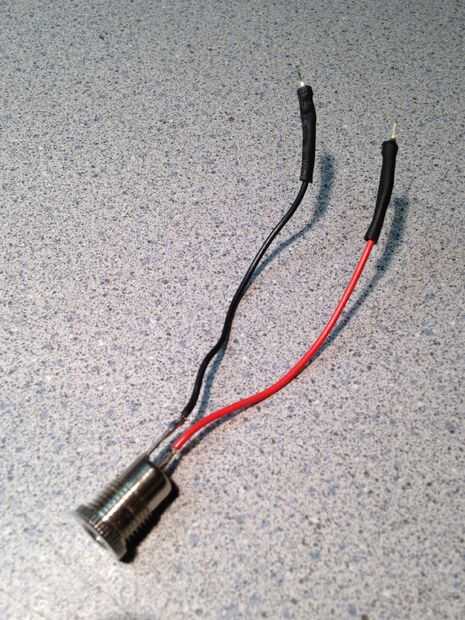

Paso dos: la rotura de dos pines del disidente encabezado y separar los dos pasadores, fabricación de pins solo dos. Corte dos pedazos de calor retracción tubos e hilo de rosca uno sobre cada uno de los cables. Soldar un pin a cada uno de los cables, puesto que los pernos generalmente tienen un anillo de plástico en ellos, ponga el extremo opuesto del perno en una pinza para absorber el exceso de calor para que el plástico no solo derrite apagado. Ser consciente no se sobrecaliente el pasador y fundir el anillo de plástico.

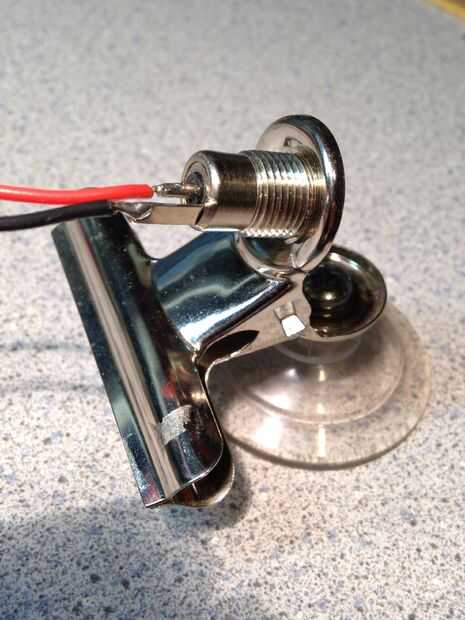

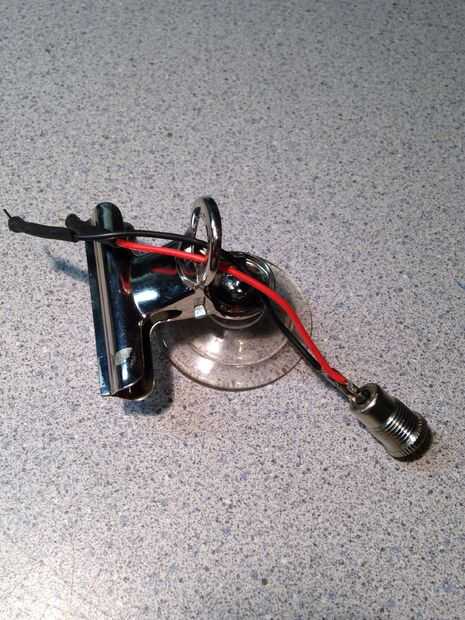

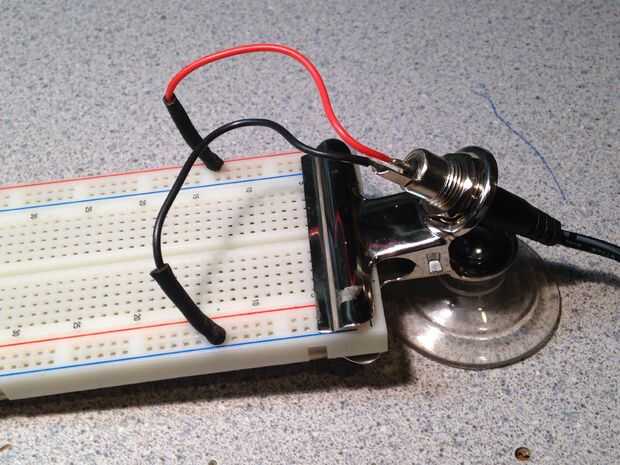

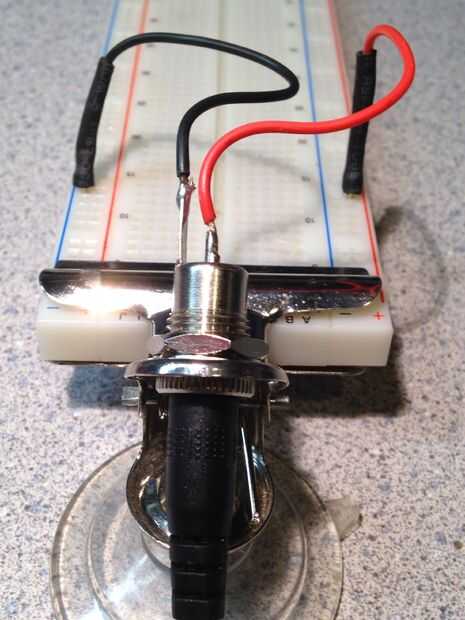

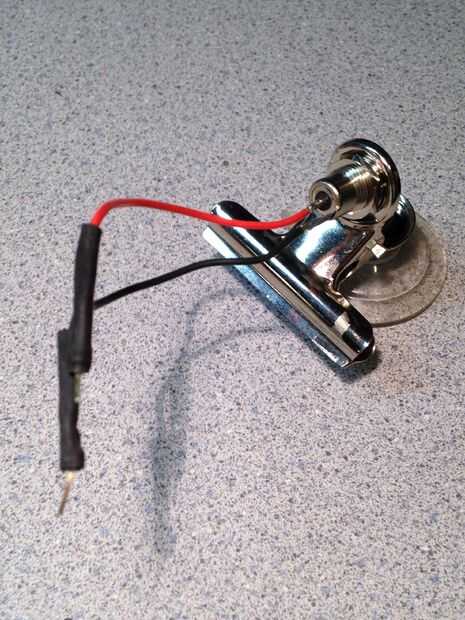

Paso 3: pase los cables por el orificio de la abrazadera metálica. Puede ser necesario para hacer el agujero en el clip más grande para dar cabida a la toma de corriente, también puede ser necesario doblar la pinza hacia afuera en orden para el enchufe para el otro lado de la hebilla. Puede ser colocado en cualquier dirección pero colocando el tapón hacia arriba y completamente expuesta disminuye la probabilidad de que accidentalmente podría cortocircuite los contactos. Añadir la arandela y la tuerca y apriete firmemente.
