Fuente de alimentación de voltaje variable <> (4 / 18 paso)

Paso 4: Guardar para soldar

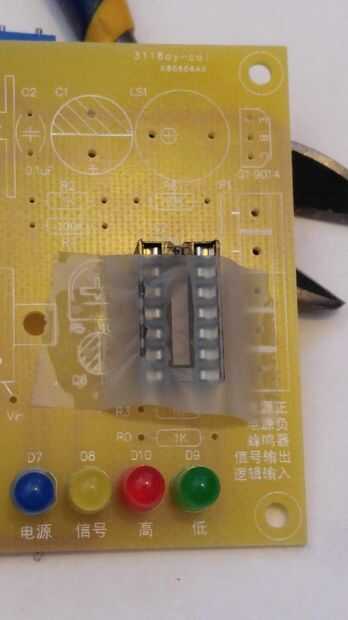

Hay un circuito integrado como parte de esta fuente de alimentación. Tiene 14 cortas, piernas del metal. Circuitos integrados son sensibles al calor por lo que no quieres soldar IC directamente en el tablero y potencialmente dañarlo, por lo que incluyeron una toma de corriente. Había soldado la toma siguiente. Las piernas están muy cerca juntos, así que asegúrese de no usar demasiada soldadura o podría salvar a través de la brecha y crear un corto circuito. Estaba soldadura por mí en este proyecto para que la toma de guardado caiga antes de pudiera terminar primer empalme de la soldadura. Por lo tanto, solía un trocito de cinta adhesiva transparente manténgalo en hasta el primer empalme de la soldadura fue hecho.

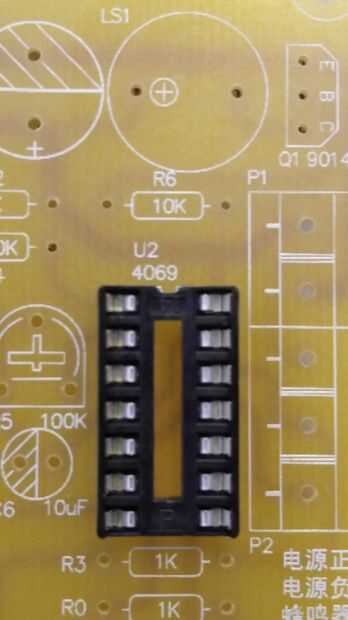

ICs tienen un semicírculo en un extremo para asegurarse de que la pones de la manera correcta. El zócalo también tiene un semicírculo en un extremo. El diagrama de la placa de circuito muestra también un semicírculo en un extremo. Asegúrese de que estos semicírculos están todos alineados.
