FUENTE de alimentación conmutada con balasto electrónico (1 / 2 paso)

Paso 1: El circuito

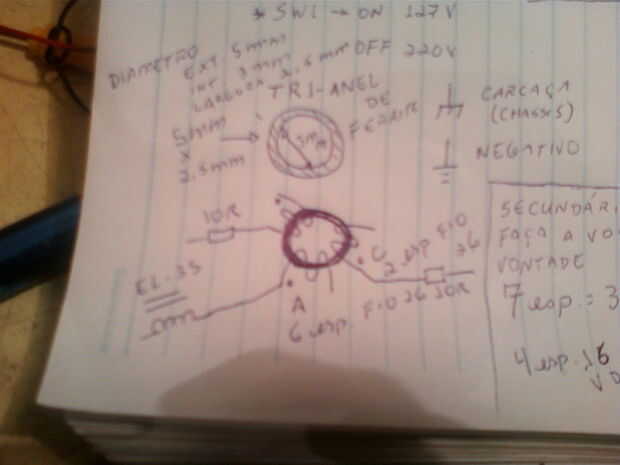

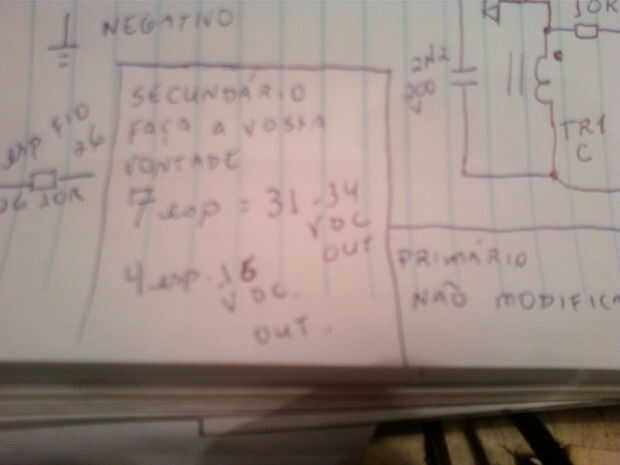

TODOS LOS DATOS SON MUESTRA DE LAS ANOTACIONES EN LAS FIGURAS

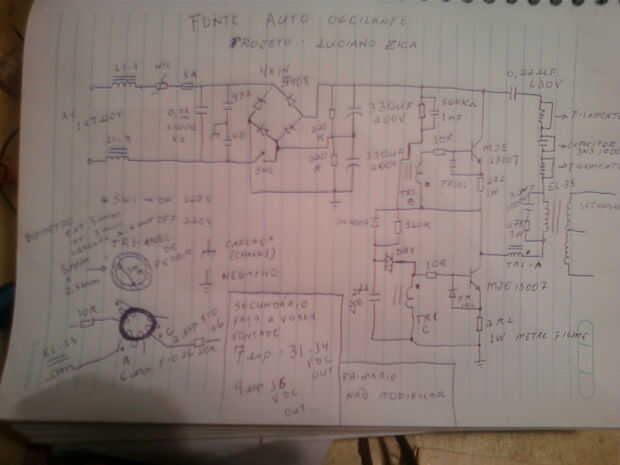

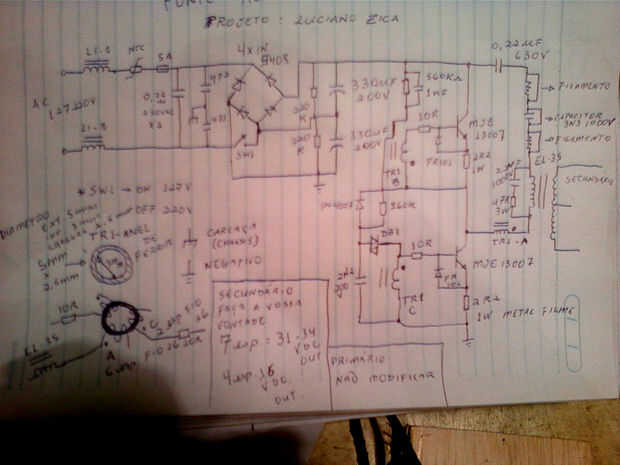

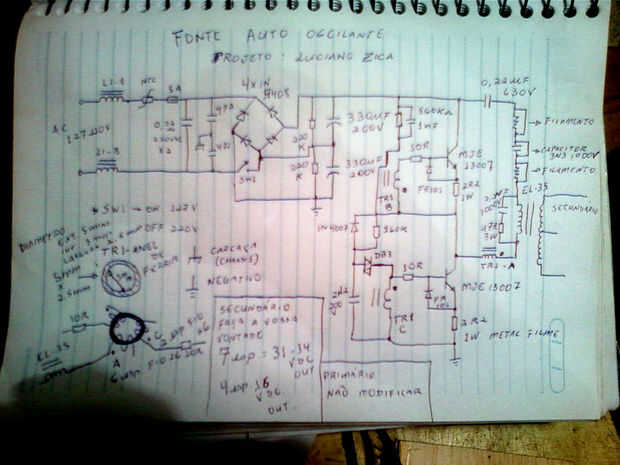

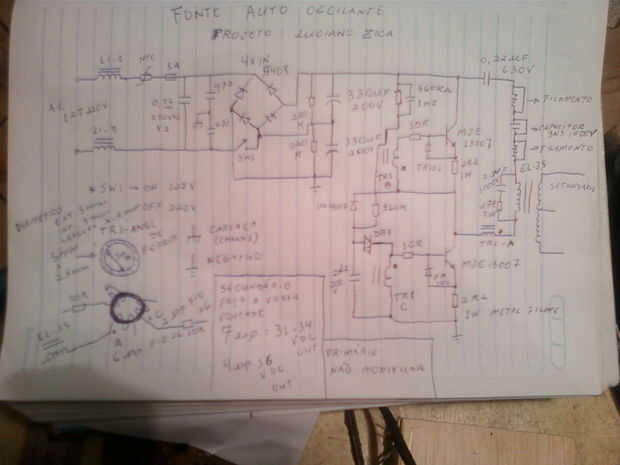

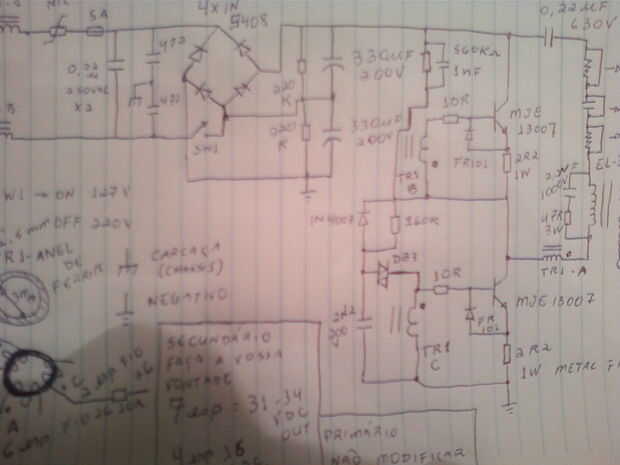

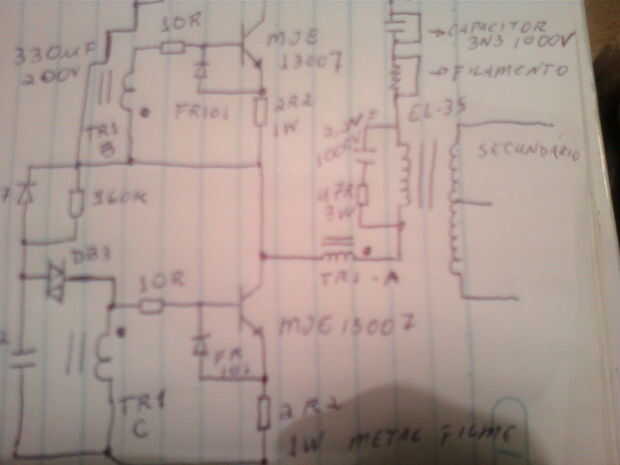

las cifras muestran el esquema a modificar el circuito.

  1. desmontar el transformador de alimentación de atx. Venir pronto hacer un tutorial para desmontar los transformadores de ferrita con aire caliente.
  2. los transistores utilizan disipador de calor de aluminio. es un original en alimentación obsoleto. utilizar disipador de calor completo o sierra en 2 piezas.
  3. uso de fusible en la entrada según la corriente y potencia.
  4. Este proyecto no haber protección para corto circuito, este es un circuito oscilante de auto y desactivar por cortocircuito en salida reduciendo el feed-back.
