Fuente/cargador de alimentación de voltaje regulado Joule Thief barata (3 / 6 paso)

Paso 3: Creación de un prototipo en protoboard y creando el Inductor

Inductor:

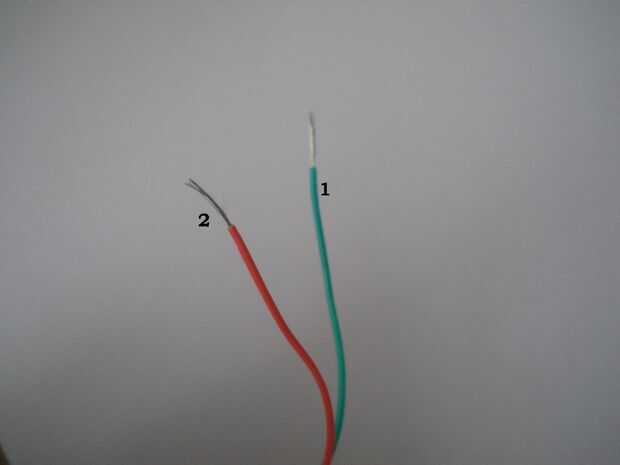

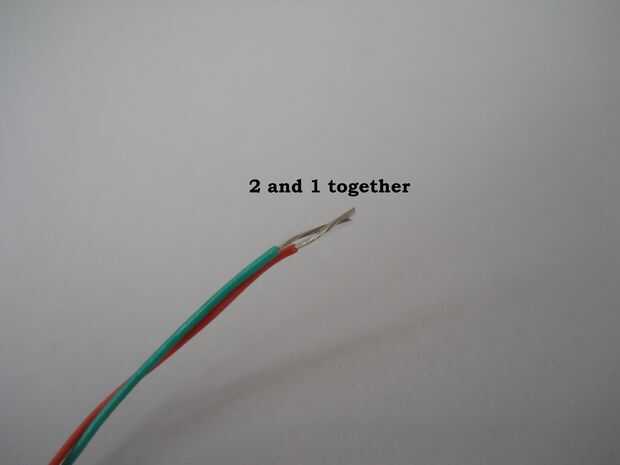

1. Llegar dos cables, como en la primera imagen y conectar juntos, como en la segunda imagen.

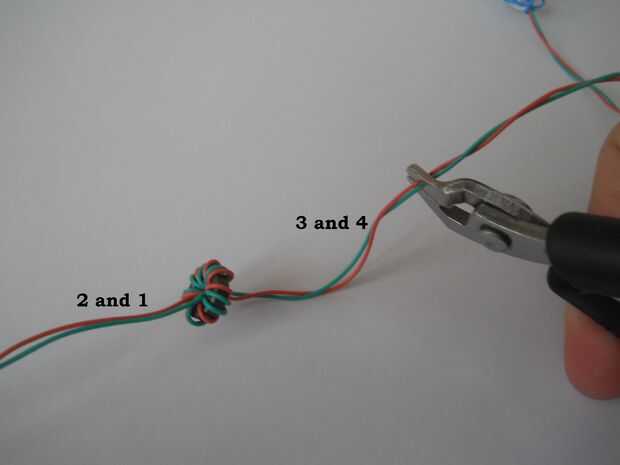

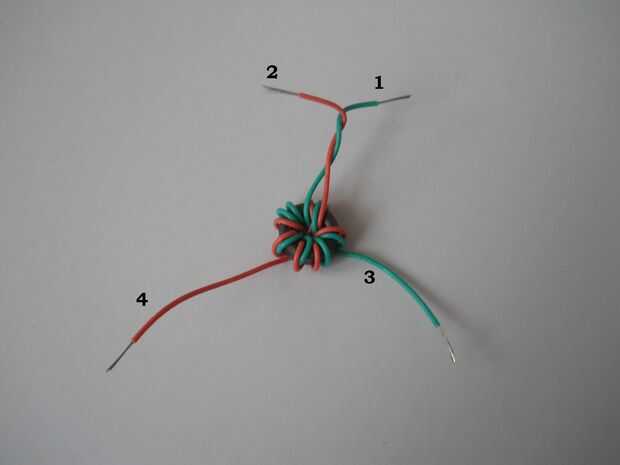

2. Ahora Envuelva el núcleo toroidal con los cables y cortar las terminaciones, como en la tercera imagen.
3. La puesta de los cables verdes y rojo se llama 1 y 2, y los y las terminaciones son 3 y 4.

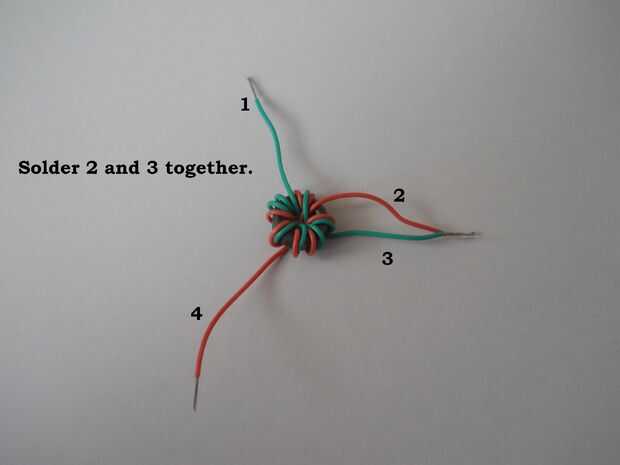

4. Ahora soldar los 2 y 3 juntos, como en la última imagen.
5. Y el inductor.

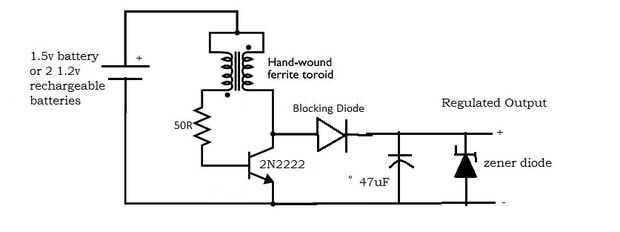

Circuito:

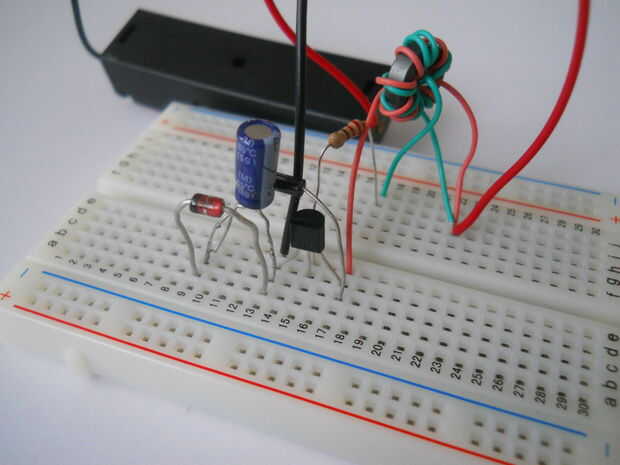

1. Seguir las imágenes y la descripción, se puede ver el circuito con baterías en la imagen 5.

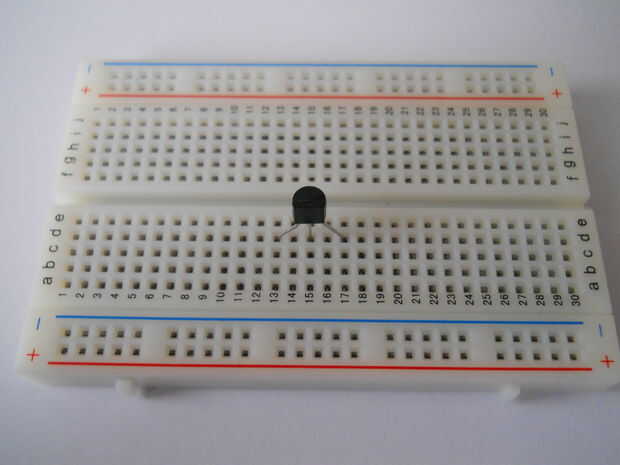

2. Poner el transistor en la placa.

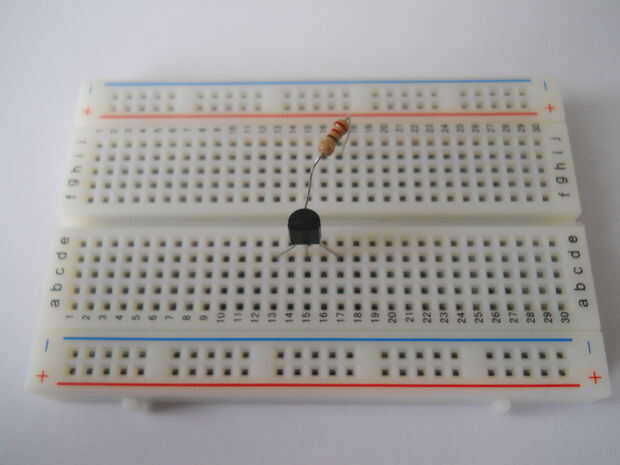

3. Conectar la resistencia a la base del transistor.

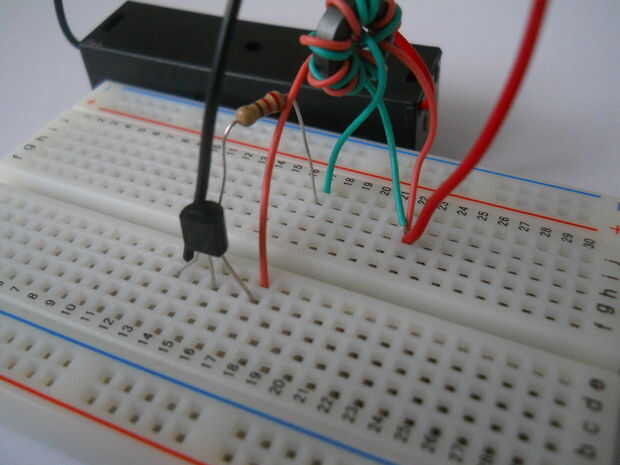

4. Después de esto poner la pata soldada del inductor en un hueco libre y conecte el cable positivo de la batería.
5. Conecte el 1 y 4 patas del inductor al colector y a la resistencia al igual que en la imagen.
6. El cable negativo va al emisor.

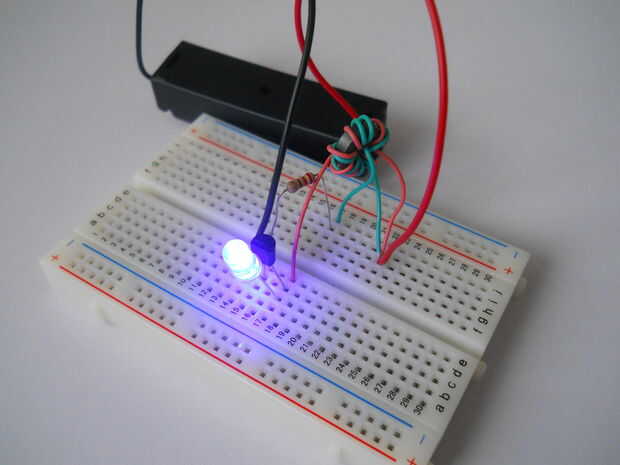

7. Ahora que ha hecho un simple ladrón de Joule, pruébelo, si no funciona comprobar las conexiones. Está trabajando en mi LED de 3v.

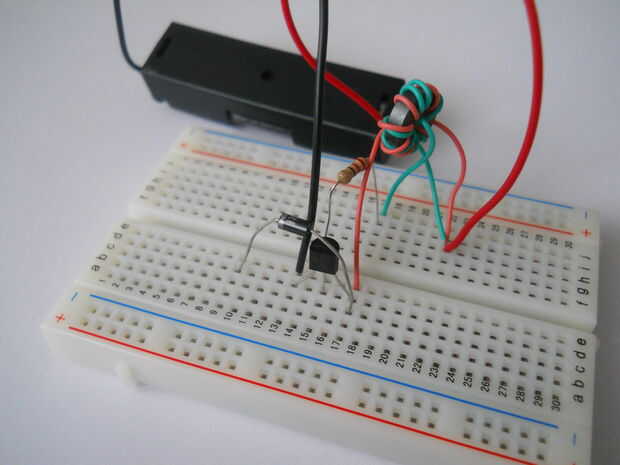

8. Si obras Obtén el cátodo del diodo de germanio, conectar con el colector y el ánodo en un agujero libre.

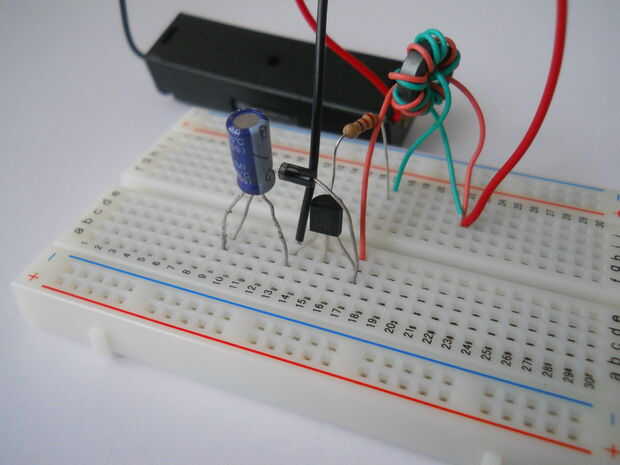

9. Con un condensador de conectar el ánodo de diodo (positivo) y el emisor (negativo, GND).
10. Con polaridad invertida instalar el Diodo zener.

Ahora se hace el protoype! En el siguiente paso puedes ver la prueba y la esplanation.
