Fresado de aluminio (3 / 5 paso)

Paso 3: Haga su plantilla

Una plantilla es simplemente un dispositivo que sostiene la herramienta [router] y guía el material [aluminio].

Se exige una tira de aluminio de 50mm de ancho que corté a mano!

El diseño de la plantilla será dependiente de la forma y el tamaño de la pieza de aluminio que usted necesita para molino.

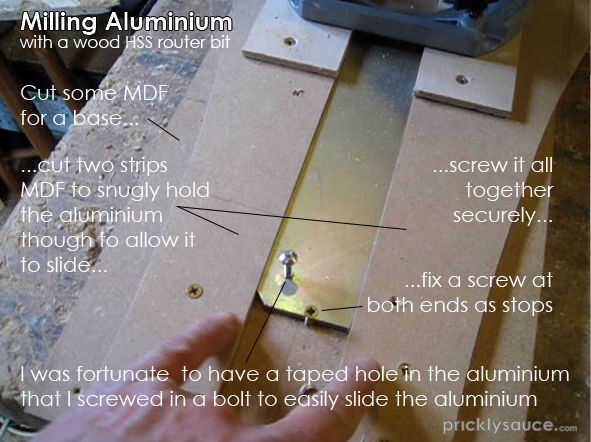

Corté dos piezas de 6mm MDF grueso y fija a un más grueso 18 m m MDF para sujetar la tira de aluminio aunque permitiendo deslizar sin ningún juego lateral.

El router y la base de la capa fue atornillado a esta plantilla MDF central ya que necesitaba la ranura en el centro de la franja.

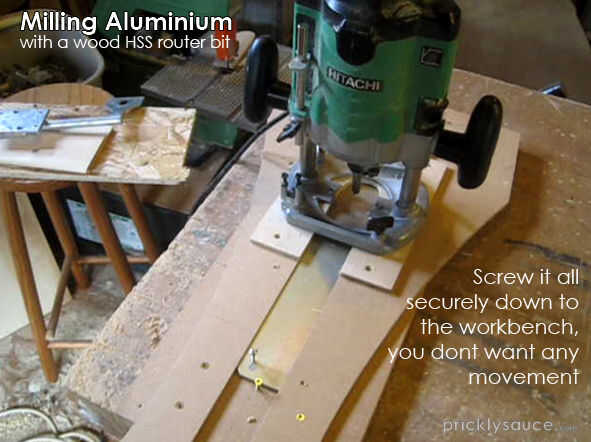

La plantilla entera fue atornillada firmemente hasta el Banco de trabajo, importante que no hay ningún movimiento en la plantilla.

Fijar un tornillo en cada extremo de la tira de aluminio a la medida deseada de la ranura para actuar como deja.

Tuve la suerte de tener un agujero roscado que he insertado un tornillo en para hacer el deslizamiento de la banda más fácil, se pegue una ficha de cinta de pato a la tira de aluminio debería funcionar así.

Compruebe que todo está enroscada firmemente, que el router hunden la profundidad que necesite y que se deslice la tira de aluminio.
