Frambuesa Pi - revisión 2 DIY Add-on Board (2 / 10 paso)

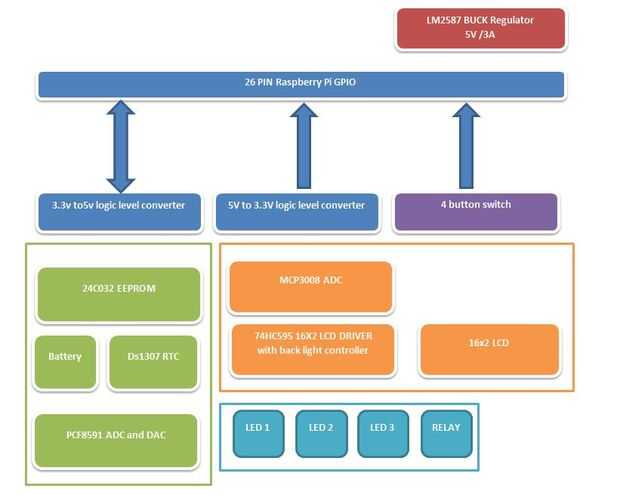

Paso 2: Diagrama de bloques de tablero adicional

representación de diagrama de bloque

Regulador LM2587 Buck : fuente de alimentación de 5V/3A

3.3V a 5v nivel shifter : ic74HCT125-única dirección

3.3V a 5v nivel desplazador para i2c : MOSFET 2N7000 basado - bi direccional

24 c 032 : eeprom

batería: batería de respaldo de RTC de 3V

DS1307 : i2c basado en chip RTC

PCF8591: i2c basado en chip ADC-DAC

interruptor 4: interruptores de botón de entrada de usuario

MCP3008: SPI basado en convertidor de analógico a Digital de 10 bits

74HC595: interfaz de LCD serie 3 cables

16 x 2 LCD: 16 caracteres x 2 línea LCD monocromo [serial interfaz - 74hc595]

LED 1-3 : LED de salida 3 color LED [incluir pin PWM de h/w]

Relé: para aplicaciones de carga pesada
