Frambuesa Pi 2: Quick n' RCA fácil (3 / 4 paso)

Paso 3: Conectar el Pi

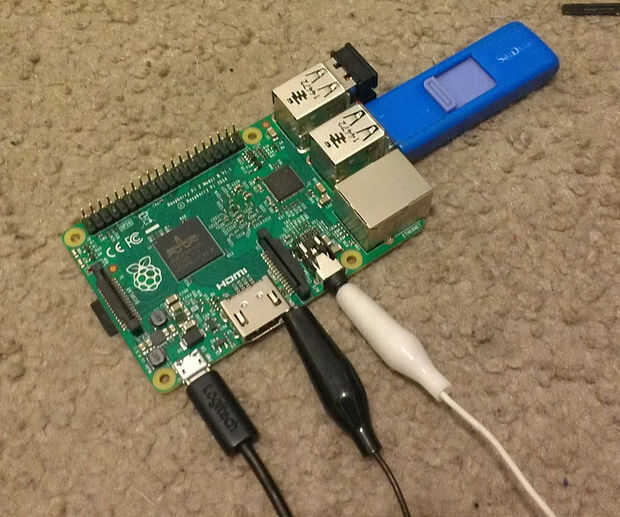

Aquí puede ver una foto de mi frambuesa Pi 2 con una pinza en el conector de audio.

Aquí también es donde tengo algunas preguntas. Algunos se preguntan por qué tenía una pinza negra conectada a la carcasa de HDMI, y especula que era para descarga de electricidad estática o algo. Realmente se utiliza como una conexión a tierra de la señal de vídeo como vídeo compuesto utiliza una señal y un conductor de tierra. Puede utilizar cualquier cosa que se basa en el Pi (caja HDMI, ethernet cubierta, carcasa USB, gpio tierra, tierra de circuitos, etc.) mientras esté conectada a tierra. Sólo elegí HDMI ya que conecta a ese caso haría que la cara de clip cocodrilo negro la misma dirección que el blanco (me gusta la simetría: p).

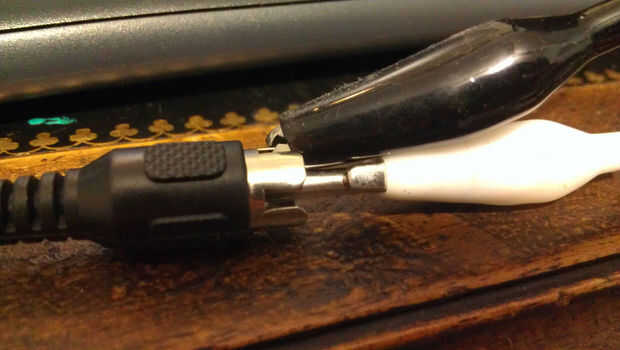

En la segunda foto, puedes ver el clip de cocodrilo blanco conectado al pin de señal de un conector RCA y la pinza conectada a la parte de puesta a tierra del conector RCA. El otro extremo del cable RCA esto entró poco portable tv CRT que tengo que también puede aceptar entrada de vídeo compuesto.
