Frambuesa Pi 2: Quick n' RCA fácil (2 / 4 paso)

Paso 2: La frambuesa Pi Jack

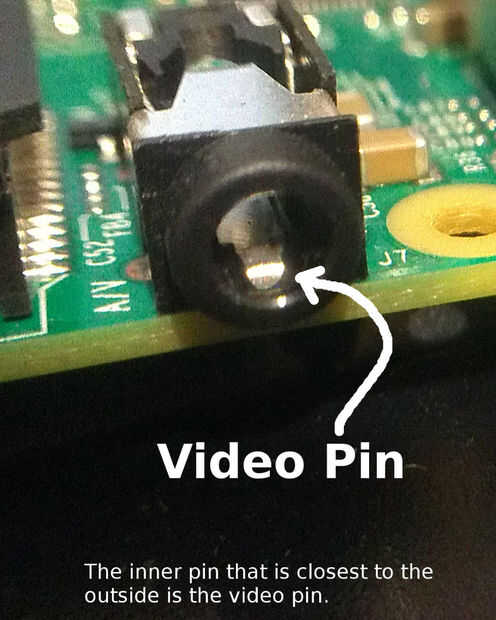

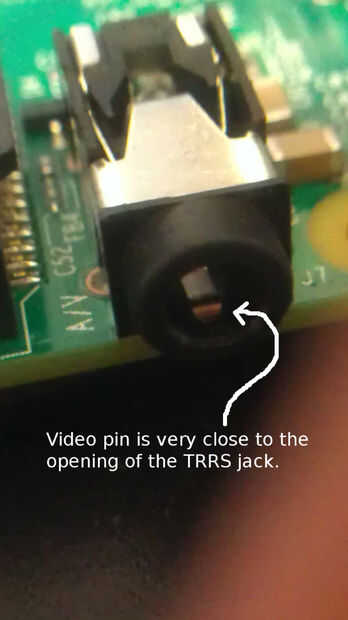

Si usted toma una mirada en la toma TRRS del Raspberry Pi 2, verás que se puede ver un pequeño diente metal que está muy cerca de la abertura de la toma. Este diente de poco es el pin de salida de vídeo. Está cerca del exterior puesto que en el diagrama anterior, el video pin en el conector macho estaba también en el mismo lugar.

Esto hace cableado hasta muy fácil ya que todo lo que tienen que hacer es conectar una pinza a eso Perno pequeño. Está muy cerca de la apertura por lo que ni siquiera tiene que ir muy lejos.

Pero palabra de precaución, si se pone demasiado en, entonces no obtendrá ningún video ya que podría corto con tierra o un pin de audio. Cortocircuito a tierra no debe dañar la frambuesa Pi desde un TRS estándar (sí, sólo una R esta vez) se corta el video y la tierra, por lo que han aplicado medidas de seguridad para evitar daños. PERO! En el raro evento que dañe su frambuesa Pi por cortocircuito video con otra cosa, es en ninguna manera mi culpa ya que no estoy obligando a hacer esto (y no veo ninguna razón por qué nada se dañe).
