FM escucha Bug (7 / 12 paso)

Paso 7: Colocación de los condensadores

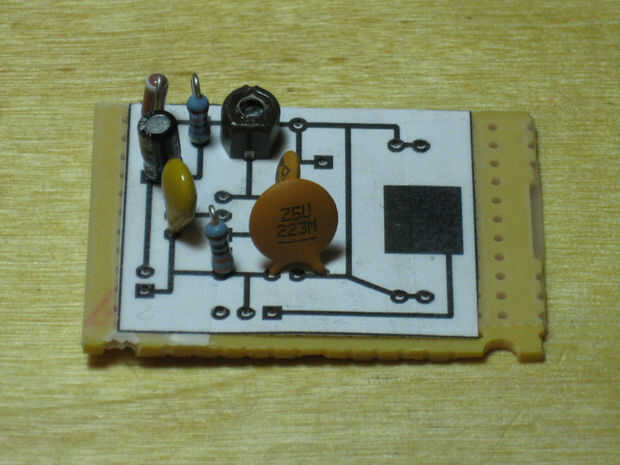

Ahora colocamos los condensadores. Preste atención a la polaridad del condensador electrolítico (C1). La raya de plata por el lado de la lata es el lado negativo, (su también el lado con el cable más corto) y debe estar en el lado izquierdo si su mantener su tablero orientado de la misma manera la imagen de referencia es. Usted tendrá que enderezar completamente la lleva a encajar correctamente en el tablero.

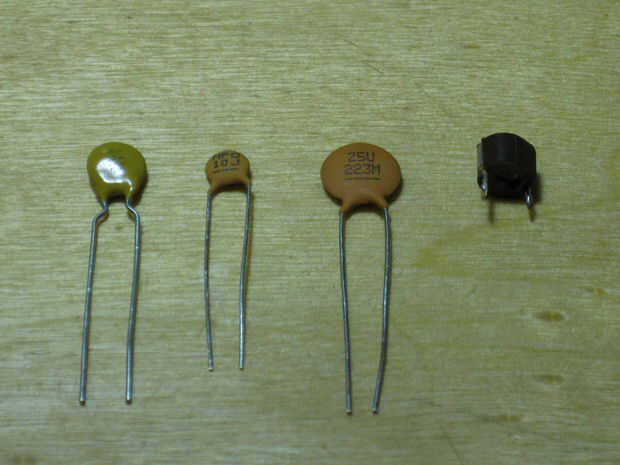

En cuanto a los condensadores de cerámica Asegúrese de que tener los correctos en los lugares correctos. Los condensadores serán marcados en bolsas allí pero no en los componentes ellos mismos. Así que comprobar el condensador y donde va en el tablero.

• C2 - 1000 pF
• C3 - 10 pF
• C4 -.022 uF
• Condensador Variable C5

El condensador variable es el componente con el pequeño tornillo Phillips en la parte superior de la misma. Los conductores de C5 no ser lo suficientemente largos para doblar hacia fuera. Pero la fricción debe sujetarlo para usted mientras que la soldadura de los componentes. Los conductores de los condensadores que C2, necesitará ser enderezadas como el condensador electrolítico. Como se puede ver el C4 es un capacitor bastante grande. Sienten libres insertar las puntas a cada lado de las marcas indicadas. También los conductores del C5 son un poco más a continuación, se indica en el diseño pero que se ajusta.

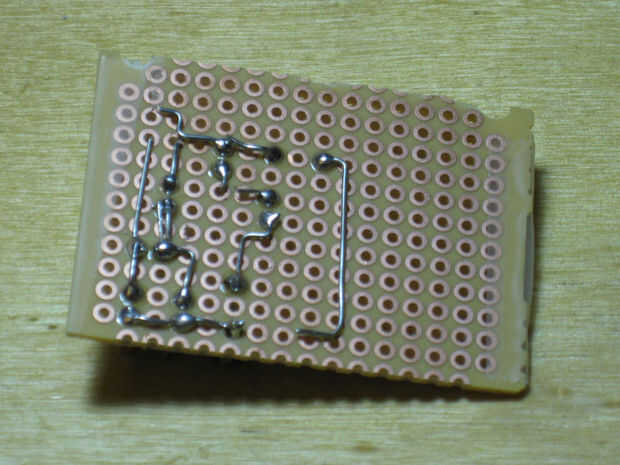

Como antes de doblar el plomo hacia fuera un poco en la dirección tienen que ir. Voltee la placa y soldar los cables en su lugar. Luego los cables y ajuste según sea necesario.
