FM escucha Bug (9 / 12 paso)

Paso 9: Y el inductor y la antena

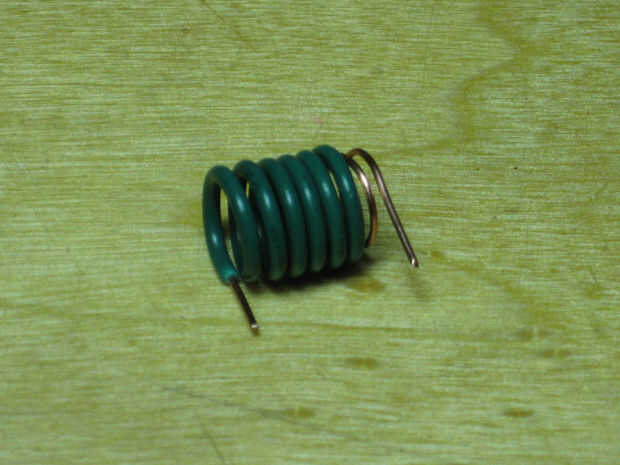

Ahora tenemos que crear el inductor del circuito (L1). Para esto se necesita una longitud de 220mm de 20/22 AWG vende alambre y un objeto de diámetro de 6mm como un lápiz No 2. Usted necesita uso vende alambre y cable no trenzado lo contrario la bobina no mantienen su forma muy bien. Si utiliza alambre magnético que puede ser el mejor. Si usas Faja de cable estándar para los primeros 40 mm del aislante de un extremo. Luego haces unas 8 vueltas alrededor del lápiz. Mantenga las vueltas sueltas para que las vueltas no toquen, a menos que su magnético usando cable entonces te no tiene que preocuparse por ello. Dejar unos 5 o 6 mm en los extremos de la bobina por lo que se puede soldar a la placa. Colocar el Inductor y soldar en su lugar.

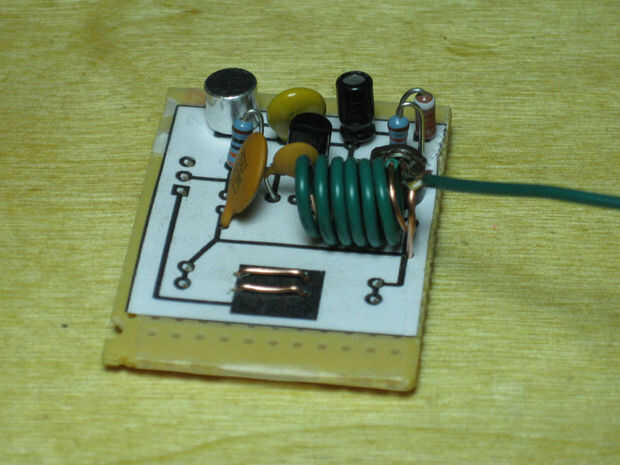

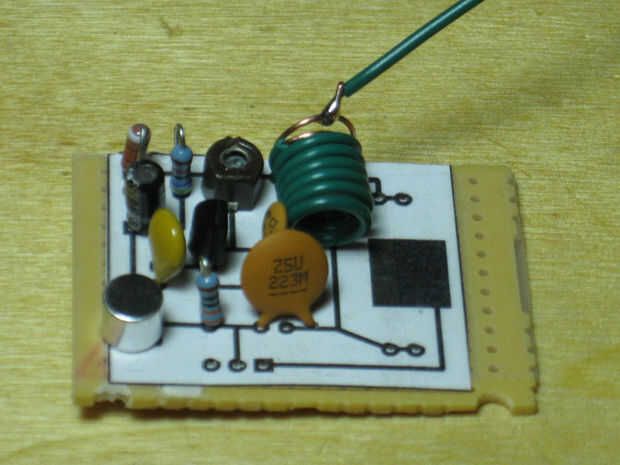

Ahora toma una pieza de 50mm del alambre y soldar un extremo de ella a la 1 º vuelta en L1 en la parte superior de la Junta. Se trata de la antena de su transmisor. Si usas alambre magnético asegúrate de raspar el recubrimiento del extremo del cable de la antena y la vuelta que va ser de soldadura que antes de soldar en su lugar. Si está utilizando cable regular al final de la tira. Envuelva el extremo en gancho un poco para que puedas enganchar alrededor de la primera vuelta y soldar en su lugar.
