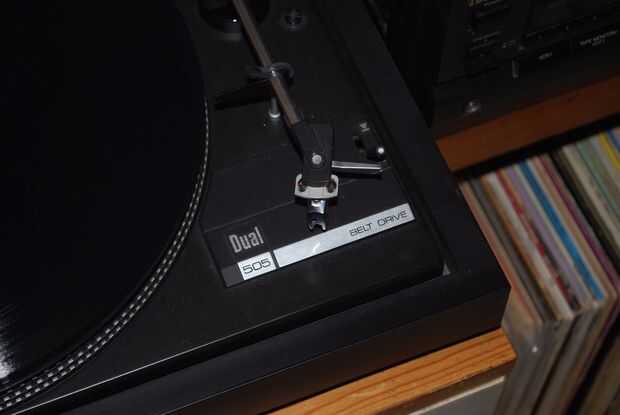

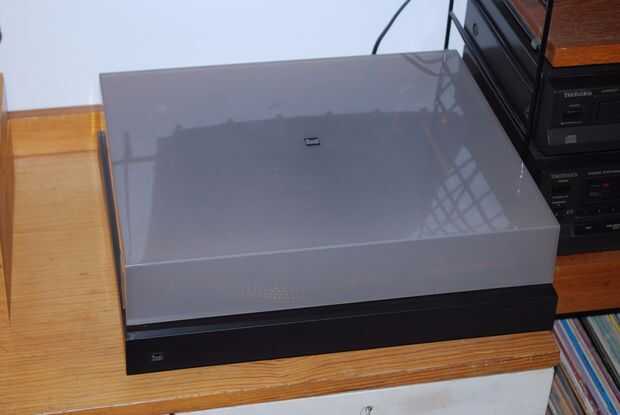

Hace unos años mi confianza (y viejo) plato comenzó a tener problemas de encendido. Normalmente, mover el brazo hacia la placa o el registro se pondrá en marcha el motor y el plato comienza a girar. En mi caso no fue pasando cada vez. A veces enciende, a veces no. Porque en ninguna parte he podido encontrar una solución real a este problema que he decidido realizar este Instructable. En mi búsqueda de una solución me enteré de que este problema sucede muy a menudo con las distintas versiones de la Dual 505 (505, 505-1, 505-2, 505-3, 505 - 4). Tengo un 505 doble para fotos sólo se asemejan a esa versión. Supongo que los otros modelos sólo trabajaran y buscan el mismo la parte más grande, pero no estoy seguro.
La mayoría de las otras soluciones que encontré en línea diría que solo mueva el brazo hacia adelante y hacia atrás unas cuantas veces. Mirando las reacciones en otros foros esto sólo solucionaría el problema por un corto período de tiempo. Después de volvería. No es realmente la solución que estaba buscando.
Así que decidí desmontar el plato y echar un vistazo en el mecanismo en la parte inferior de la placa superior. Me enteré de que hay un pequeño tornillo que controla cuánto (o corta), el brazo se arrastre a lo largo de una cierta otra pieza que presiona el interruptor de encendido.
Lea el manual del f-ing
Después me enteré de esto, me topé con un viejo manual de servicio (la puede encontrar en formato PDF al final de esta introducción) que se ocupa también de este mismo problema exacto. En inglés mal traducido se lee:
Trinquete
Con el perno excéntrico E, se puede ajustar la forma de interruptor de la palanca 142 .
Ajuste el interruptor de manera que
a) el interruptor de encendido se encenderá completamente,
b) el segmento 211 viene libre del trinquete 186.
Esto es lo que vamos a hacer, pero también te mostraré cómo abrir la placa superior y dónde mirar exactamente.
