Única onda de péndulo y mecanismo de liberación de

se trata de la primera mitad de un instructivo de dos partes. Este primer semestre se refiere principalmente a las matemáticas (álgebra, trigonometría, geometría) involucradas en la creación de una ola de péndulo y la liberación, que el péndulo onda diseño y dimensiones. Parte 2 detalla el proceso del constucting la onda de péndulo. Aunque los cálculos en esta sección son bastante fácil, puede ser muy tedioso a veces. Si tienen dificultades siguiendo las matemáticas o incluso decide saltarse las matemáticas en conjunto, todavía puede crear la onda de péndulo que se muestra. Tengo todos los modelos necesarios y dimensionado dibujos publicadas en preocupaciones de pasos 8 y 9, por lo que no. :)

A continuación se muestran unas fotos de la onda de péndulo y mecanismo.

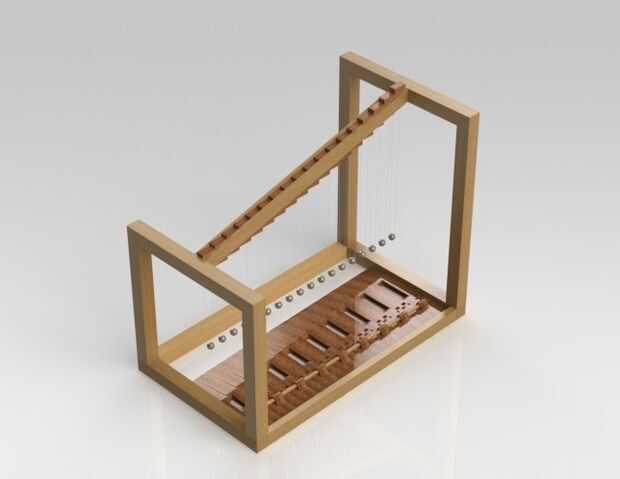

Onda de péndulo en reposo:

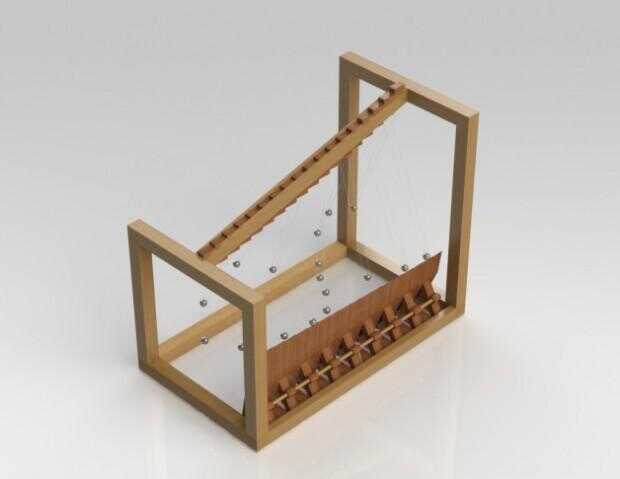

Mecanismo de liberación empieza a recoger los péndulos:

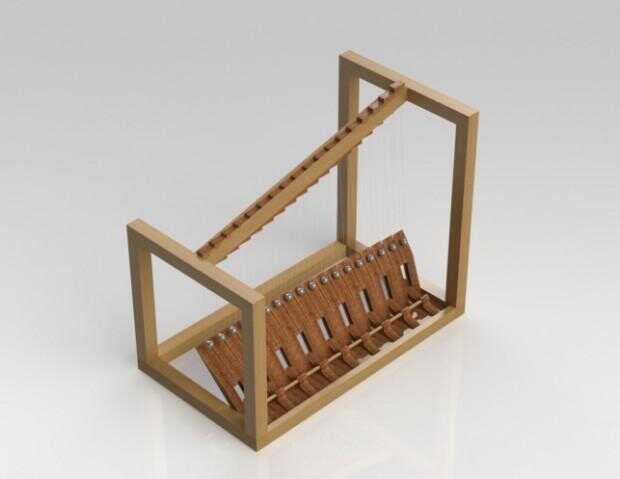

Justo antes de lanzar la onda:

Unos 30-35 segundos después del lanzamiento:

Sobre Pendulum Waves

Péndulo ondas son simplemente una serie de péndulos que se tiró de nuevo, entonces lanzado en algunos angle(s). Si las longitudes y los ángulos están apenas a la derecha, entonces cada péndulo ciclos de ida y vuelta entre su posición de lanzamiento con una frecuencia ligeramente diferente de su vecino. Esto resulta en algunas formas de onda alternadas bastante aseados. Péndulos de onda gran escritorio juguetes por sus padres ricos e incluso se han sabido para callar a los niños de hasta 60 segundos. Además, la puede hacer apoyos agradables en clase para ilustrar principios de física como potencial y energía cinética, resistencia del aire, aliasing y más.

Sobre la singularidad de mi onda de péndulo

Que yo sepa, el diseño para el péndulo de la onda en este instructable es único por varias razones. En primer lugar, la onda está diseñada para ser visto principalmente desde la parte superior en lugar de un lado (aunque se ve cool desde el lado, demasiado). En consecuencia, es importante que la amplitud de cada péndulo aparece lo mismo de arriba. Mientras que esto requiere un mecanismo más complejo (en lugar de la tabla plana típica), también conduce a un look muy cool. En cuanto a mí, un poco frescor extra vale la pena un poco de esfuerzo extra, cualquier día.

Mecanismo de liberación

Para lanzar los péndulos en la liberación diferente ángulos requeridos para una vista superior, diseñé un muy original mecanismo de liberación. Cada brazo del mecanismo agarra su péndulo correspondiente a una hora diferente. Esto crea un efecto de onda como las curvas de mecanismo para arriba y alrededor de los péndulos. Una vez que todos los péndulos se han seleccionado y traído a la posición adecuada, el mecanismo libera todo al mismo tiempo, creando la onda de péndulo. Las matemáticas para esto son un poco tediosa, pero el concepto es bastante sencillo.

Aquí está un SolidWorks muy cutre video demostrando dos brazos del módulo en acción:

Diseño final

Aquí es una animación del diseño final en acción. Resistencia del aire se descuidó en esta animación, razón por la cual se produce sin amortiguación. Sin embargo, puesto que la resistencia del aire no afectará el período de la onda del péndulo, eso está bien.
