Paso 2: El concepto. Herramientas y la fabricación. ¿Archivos CNC o aguja?

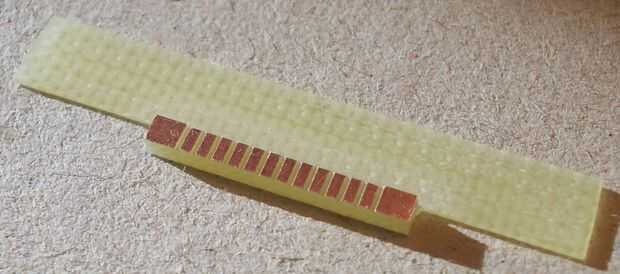

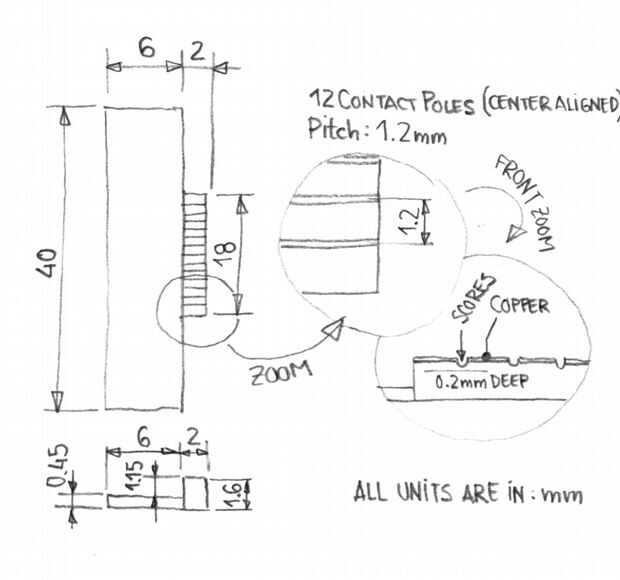

Espero que este paso sea lo suficientemente simple como para todos los que intentará reproducir el aparato. La luminaria será ir pegada firmemente el cristal LCD por detrás, luego se soldar alambres finos a las almohadillas del aparato y finalmente el extremo de los cables será encolar las almohadillas de contacto LCD con pegamento conductivo. No dude en utilizar el adjunto dibujo mecánico a entender la idea mejor. Muestra las dimensiones de la luminaria (escala de mm). Tenga en cuenta que el tono de LCD es muy cerca de 1.2 milímetros.

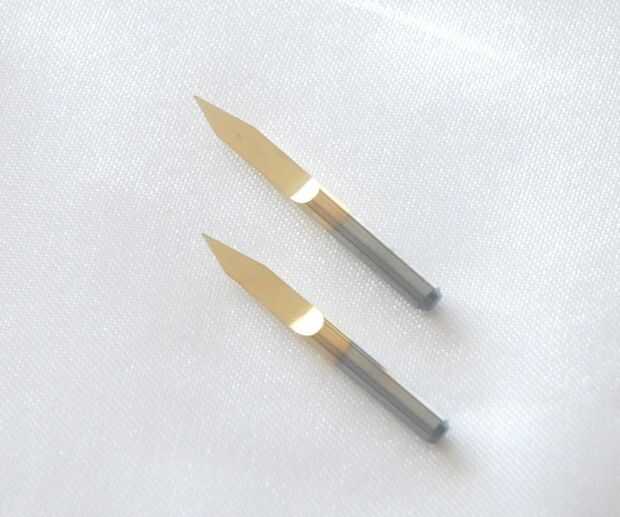

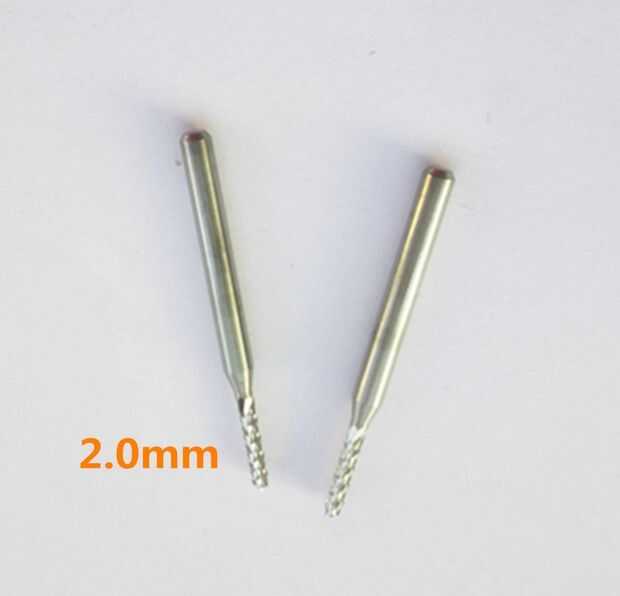

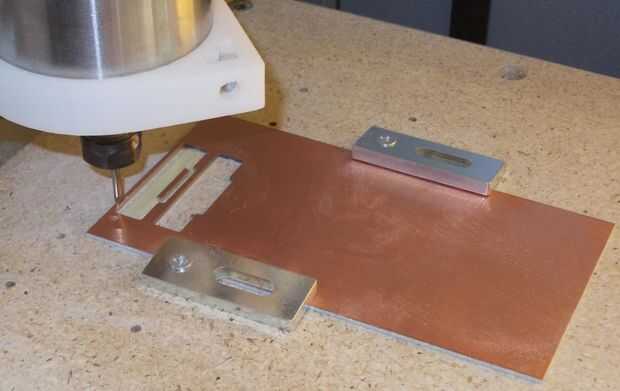

Porque tuve la oportunidad, decidí utilizar un grado de hobby CNC para la fabricación de la luminaria, pero - como se describe antes - este accesorio puede fabricarse manualmente utilizando una sierra de calar, algunas agujas archivos y un cortador. El material base puede ser cualquier trozo de cara, solo 1.6mm espesor PCB. Para aquellos que estén interesados en mecanizado CNC hay dos archivos de código g básico adjunto a este paso. Uno es para el accesorio sí mismo, el segundo es para marcar las almohadillas. Tiempo de mecanizado está a 5 minutos de la luminaria y minuto y medio para puntuación (sin contar el cambio de herramienta y nivelación). El primer programa de código g presupone una fresa de 2mm PCB (puede ser encontrado en e-bay buscando "Final molino grabado brocas de carburo para CNC PCB rotatorio fresas 0.5 a 3.175 mm" o similar) el segundo usa programa una 0.2 mm grabado poco (puede encontrarse en e-bay buscando "2 x PCB de carburo recubierto de titanio grabado CNC Bit Router herramienta 30 grado 0,2 mm" o similar). La profundidad de la puntuación se establece en 0,2 mm. Tenga en cuenta que los archivos de código g son más como aficionado se acerca que los profesionales, pero que lo hacen bien el trabajo. El resultado se muestra en la imagen.
