Paso 2: paso 2: grabado de la placa de cobre y taladrar la componente
Asegúrese de que su contenedor es lo suficientemente grande para su junta y verter suficiente solución que al colocar la Junta interior, cubre completamente la parte superior, usted puede esperar para que el grabador trabajar por cuenta propia, o usted puede con cuidado, agita moviendo el tablero con un par de pinzas,
una vez que se disuelve el cobre alrededor de su circuito, quitar la placa con un par de pinzas y aclarar apagado con agua bien y séquelo con una toalla de papel,
con lija fina, lijar ligeramente la tinta de la Junta, exponiendo el circuito de cobre desnudo,
una vez que se quita la tinta, puede taladrar los agujeros para los cables/componentes, con un 1/32" a una 1/16 broca,
un agujero para cada uno de sus puntos de contacto. Nota: puede ser más fácil utilizar un punzón o lezna para crear un punto central para perforar, esto evita que la broca se desplace antes de perforar el agujero.

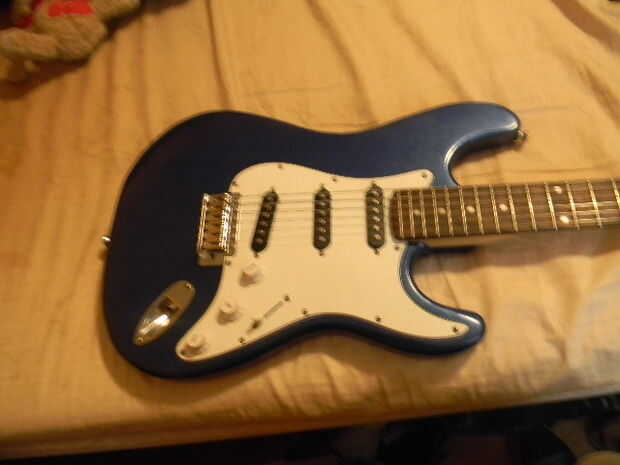

a continuación una foto de mi guitarra terminó sin pcb, y mientras su jugable, no todo lo que un excelente sonido... que fue cuando me decidí a poner una placa de circuito en el. (va ser reemplazar fotos originales más actual del proyecto pronto, cámara tiene pila, así que estas fotos son un poco antes de empezar el proyecto original)
