Paso 1: paso uno: diseño de circuitos de impresión y aplicación
en primer lugar que desea imprimir su diseño en papel brillante con su impresora láser jet,
cortar la placa cobre revestida para caber su circuito,
Coloque el papel sobre la placa de cobre para que el circuito de tinta se adapta completamente en el cobre en el tablero y la tinta es contra el lado en blanco cobre en el exterior hacia usted, de lo contrario que podrían perder parte de su circuito. no olvide dejar espacio extra para doblar en la parte posterior de la Junta y cinta adhesiva o cinta adhesiva los bordes, que forma su papel de no deslizarse y estropear la placa.
una vez que su diseño se agrega a la tabla para que la tinta no colgar de cualquiera de los bordes, con cuidado tomar su plancha de vapor y plancha el papel sobre el tablero para 50-60 segundos, para transferir la tinta al cobre. Esto protegerá el cobre bajo la tinta de la corrosión, crear tu circuito.
una vez han planchado la tinta al cobre, ejecutar la Junta y el papel con agua fría y frote el papel, dejando solamente la tinta sobre el cobre.

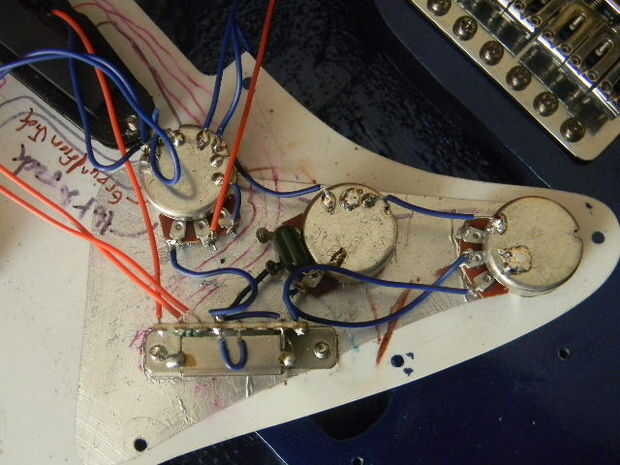

a continuación es lo que parecía ser mi electrónica de guitarra antes de que empecé a trabajar en un diseño de pcb para él, lo que es un lío! (va ser reemplazar fotos originales más actual del proyecto pronto, cámara tiene pila, así que estas fotos son un poco antes de empezar el proyecto original)
