Fender Stratocaster PCB de stock

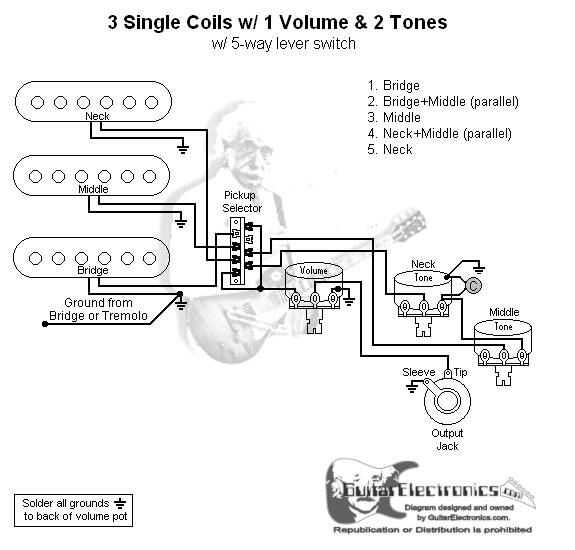

te has preguntado ¿cómo podría limpiar la mira y el lío de cables conectar tus aparatos electrónicos en su guitarra de bobina simple? ¿Has aunque sobre la instalación de una PCB, pero no está seguro de dónde encontrar uno? Este ha sido mi fantasía más grande al construir una nueva guitarra y por años había buscado una respuesta, pero aún no han oído de ningún tablero existente para Guitarra, así que creó una junta y probado para trabajar con los cables stock de una sola bobina de Strat, pero funcionará con casi cualquier guitarra americana solo bobina con 2 perillas de tono y un switch de 5way 3.

en los siguientes pasos que le dirá cómo imprimir y crear tus circuitos, ya sea mediante el diseño atado o por crear su propio y luego siga las instrucciones sobre cómo llevaba y la Junta de la soldadura en la guitarra, de principio a fin es un simple proyecto que reducirá en gran medida el desorden de cables enredados.

Materiales que necesitará:
2-3/8 "x 3-3/8" cobre revestido de circuitos (sola cara o doble cara, no importa)
Papel brillante
solución de grabado de cobre
base de alambre de soldadura de plomo
Alambre 18-22AWG, preferiblemente en diferentes colores
(1 x).14,.222,.333 o .6uf de condensador

Herramientas que necesarias:
soldador,
plancha de vapor
taladro/dremel/taladro prensa
pedacitos de taladro pequeño (1/32"- 1/16 de pulgada de diámetro)
cortadores/pelacable
pinzas
papel de lija fino

(incluiré fotos paso a paso una vez que consigo una nueva batería para mi cámara primera)
