Paso 2: Hacer disipador LED
Utilizando la medida de compás dos círculos con el diámetro de 40 y 70 mm respectivamente. Una vez que los círculos han sido dibujado en la hoja de cobre cortada los respectivos círculos con las tijeras.
Procedimiento para disco de 40 mm
El disco de 40 mm de cobre será atornillado en la parte posterior de la Asamblea de LED, mientras que el disco de 70 mm se utilizará para crear una cubierta para el agujero de enchufe donde fue el zócalo original y para colgar el conjunto LED a través de dicho orificio.

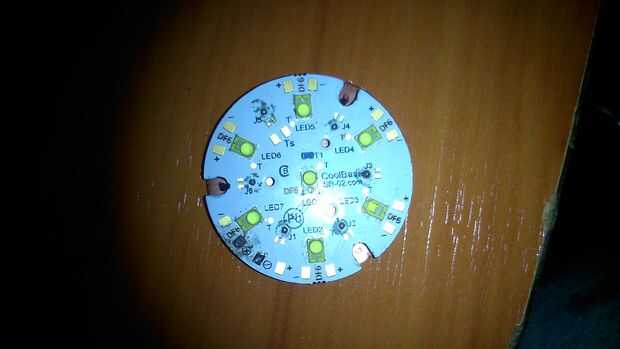

En primer lugar para perno el disco de cobre en los vuelta tres agujeros deben taladrarse. Ensamble de la luz del LED viene montado sobre una base. Esta base tiene recortes en forma de u donde el montaje pernos go. Marcar con marcador negro estos recortes (Foto 1).

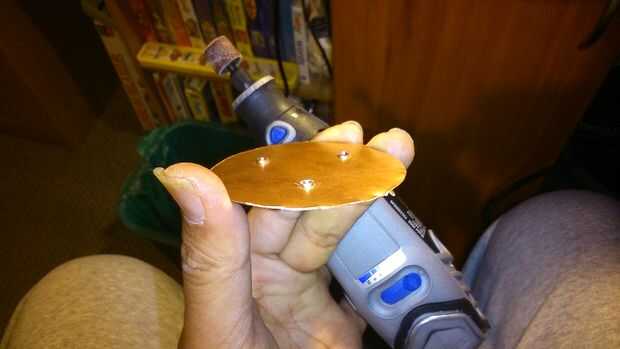

Una vez que los agujeros de perno están marcados hacia fuera use un punzón de acero para marcar el metal. Usar la broca de 2.5 mm para hacer un agujero piloto antes de utilizar la de 3 mm (haciendo un agujero piloto hace primera perforación el cobre más fácil). La perforación del cobre hará que el cobre salir al otro lado (ver foto 3). Utilice el Dremel o un archivo a la tierra abajo de plano (esta deformación va a pasar con todos los agujeros que perforar por lo que usted tendrá que moler o limarlas así).
Ahora montar disco de cobre en la parte posterior de la base y asegure con tornillos M3 y las tuercas (uso del locker de hilo azul para dejar la tuerca de trabajo libre de vibraciones).

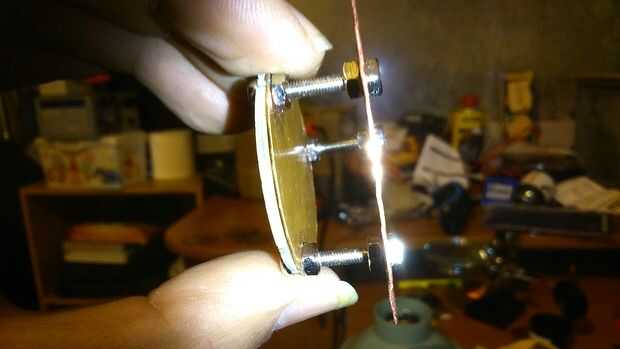

La Asamblea deberá verse ahora como un disco circular con patas (Foto 2).
Procedimiento para el disco de 70 mm

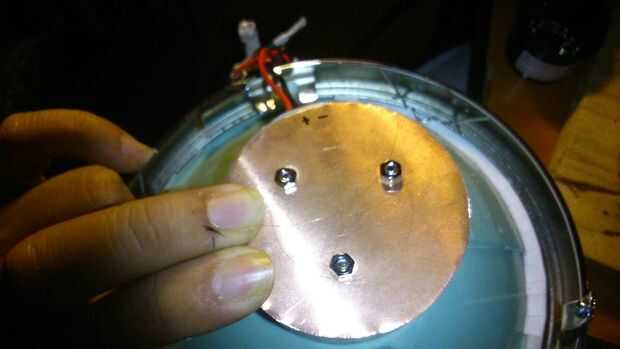

Colocar las piernas de la Asamblea sobre este pedazo de cobre, centro y marcar con marcador negro donde los agujeros para las piernas será (Foto 5).
Utilice el mismo procedimiento anterior para perforar los agujeros.
Una vez que los agujeros han sido perforados grab LED montaje, medir 12mm de la base de la tuerca de montaje y el lugar en esa posición.

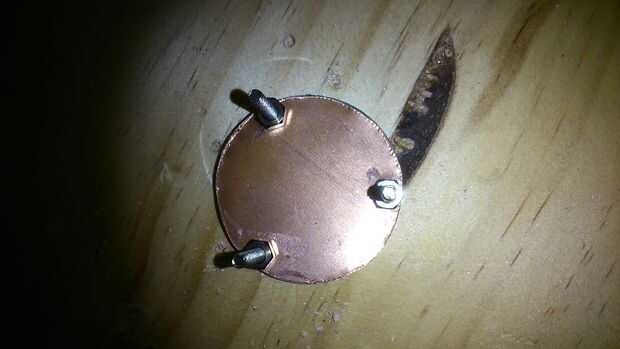

Repita para las otras dos patas (foto 6). Utilice otra vez armario de hilo azul en las tuercas para detener tuercas de suelta.

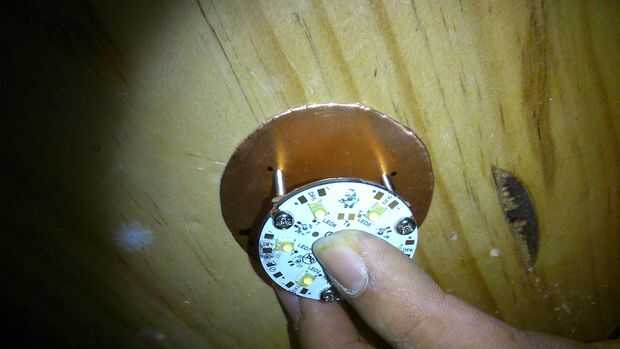

Inserte el montaje del LED por el agujero de enchufe, coloque el disco de 70 mm en la parte superior sobre tornillos y pernos hacia abajo (como armario de hilo azul de uso generalmente las tuercas) [foto 7]
