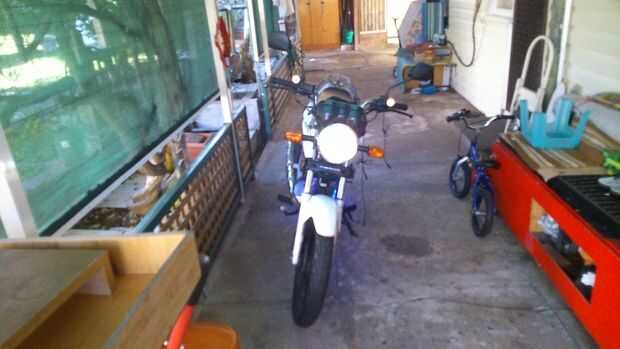

Este instructivo será sobre cómo reemplazar los faros de un Honda moto cb125e de 2012 con un luxeon star 7 LED luz. Los faros oem para esta moto en particular deja mucho que desear ya que sólo tiene un mundo de halógeno 35/35W. La razón que tomé en este proyecto fue porque:
1. yo quería tener una linterna por el que claramente pude ver fueron iba (utiliza una luz de lumen de 1645).
2. tener una luz que consume muy poca energía (consume 15W en carretera).
3. era relativamente barato de construir (AUD $90 para el LED, controlador de LED y la lente de 20 grados, los otros componentes electrónicos fue bajo 3 dólares)
4. me encanta juguetear :-)
Las características del proyecto son:
Brillo en la luz de cruce se ajusta fácilmente mediante un bote k 5.
Intenso cruce permitiéndole verse mejor durante el día.
Utiliza sólo 15w de luz de carretera.
Utiliza el montaje original de la luz principal.
Lista de piezas
LED LUXEON Star 7 - http://www.luxeonstar.com/Cool-White-5650K-7-LED-Round-CoolBase-Assembly-p/sr-02-wc310.htm
controlador de LED 700mA - http://www.luxeonstar.com/700mA-Externally-Dimmable-FlexBlock-Driver-p/a011-d-v-700.htm
Lente de Khatod 20 grados - http://www.luxeonstar.com/Khatod-20-40mm-Medium-Beam-7-LED-Optic-p/pl121125.htm
25V condensador electrolítico de 220uF - http://www.jaycar.com.au/productView.asp?ID=RE6324
Diodos 1N5404 - http://www.jaycar.com.au/productView.asp?ID=ZR1014
Hoja - de cobre tengo la mía de eBay
Herramientas y materiales necesarios
Soldadura de hierro
De la soldadura
Encogimiento del calor
Cinta aislante
gancho de 1 x 1m rojo resistente alambre (AWG 18)
gancho de 1 x 1m negro pesado encima del alambre (AWG 18)
Posi-lock (18-24AWG)
Brújula
Tijeras para chapa
Taladro
Punzón de metal
2.5, 3 y 3.5 mm broca de
tornillos de 3 x 25mm M3
tornillos de 4 x 10mm M3
tuercas de x M3 13
Armario de hilo azul
epoxy
Dremel (no es necesario pero viene bien para moler abajo los bordes ásperos y agudos).
Lima de metal
(necesario si no dremel)
Manual de moto CB125e
Esquema eléctrico para CB125.
Nota: he hecho este proyecto en mi propia moto y funciona perfectamente bien. Sin embargo, yo no soy responsable si atornillar encima de su sistema eléctrico, dañar tu bici o en todo caso debido a las instrucciones contenidas en este instructivo. Eres responsable de tus acciones en este proyecto. Por favor tome todas las precauciones como seguridad es lo primero!!!!!! Estáis avisados.
Con eso fuera del camino ahora procedemos al proyecto real. Vamos a pasar un buen rato!!
