Fácil níquel cadmio batería cargador / descargador (2 / 3 paso)

Paso 2: cableado

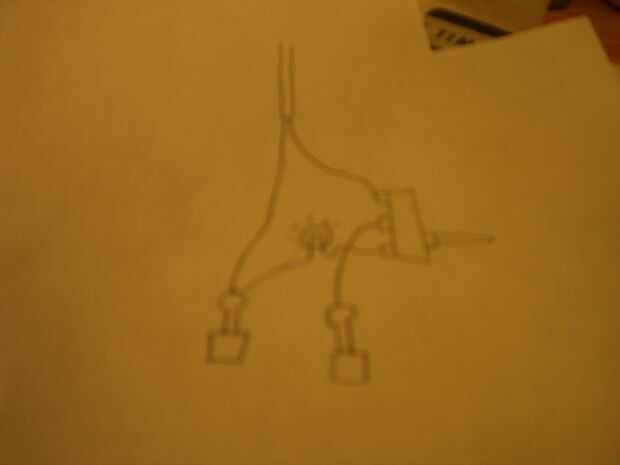

Conectar todo como se muestra en el diagrama; ejecutar un cable desde un terminal del transformador de pared a uno de los clips - no importa que uno; más tarde comprobaré la polaridad. El terminal positivo es generalmente el interior de la clavija redonda - puede presionar con un clip de papel, o sólo un alambre. Si el enchufe USB, usted debe probablemente córtela - aunque un cargador USB sería demasiada energía para las baterías que use. También Conecte un cable de la lámpara de descarga en el mismo clip. Conecte la otra terminal del transformador a una de las pestañas exteriores del interruptor. Conecte el otro cable de la lámpara de descarga a la otra pestaña exterior del interruptor y conectar la otra pinza al centro de la ficha todo, empacar, y el cableado es completado.
