Fácil de construir la antena de Yagi WIFI 2.4GHz (6 / 8 paso)

Paso 6: Construir el elemento conducido


El "elemento conducido" en una antena Yagi, es generalmente el segundo desde el principio. Es el elemento que conecta la electrónica USB WIFI o 2,4 GHZ.

Es un lazo roto y no un alambre recto. Una vuelta de cable resuena a una frecuencia de radio específica dependiendo de sus dimensiones. Las dimensiones del elemento conducido en esta antena se encuentra a 2,4 GHz, por supuesto.

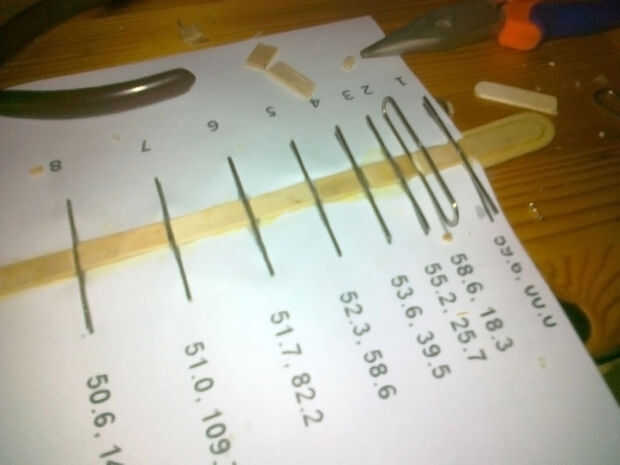

Simplemente sucede que sus aproximadamente del tamaño de un clip de papel grande común. Necesita el clip del clip para que coloca alrededor y se reúnen en el centro pero al final no toca, dejando un espacio (ver foto).

Fijarlo con pegamento loco y construir el hueso posterior alrededor de él.

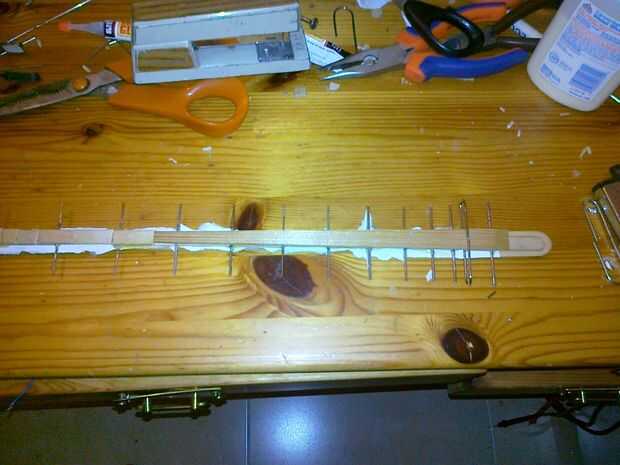

Cuando todos los elementos y palos, reforzar la antena con otra capa de palitos. Pegamento completo lengthed palitos encima de la antena. La antena debe ser mecánicamente rígida. Luego corte la plantilla de papel de la antena.
