Fácil de construir amplificador de auriculares con Mosfets (9 / 10 paso)

Paso 9: Parte Final.

Ahora, el amplificador de auriculares debe estar funcionando bien!

Corrí unas simulaciones en LTspice simplemente mostrar las capacidades de este amplificador. Estos incluyen:

Respuesta de frecuencia:
Una más o menos respuesta plana (aproximadamente - 0.5dB el extremo de baja y alta) de 20 Hz a 20 Khz (la mayor gama de audio!)

Una vez que distorsión entra en acción, es asimétrica, indicando principalmente segunda distorsión armónica, un análisis FFT en especia indicó que para una onda senoidal de 100Hz, era principalmente de 2 º armónico hacia un sonido más 'tubo como'.

Potencia de salida sin distorsión sobre 32 con un resistor de la serie 33R. Oscilación de voltaje de la salida ~ 3v P-P.

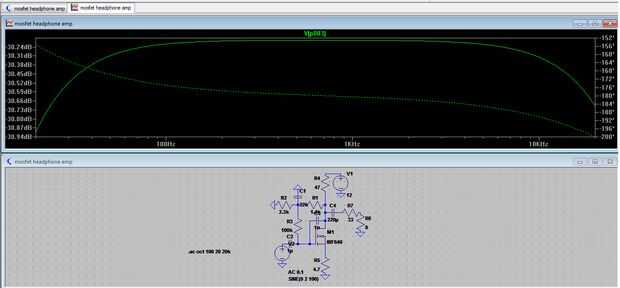

He incluido una foto del análisis de frecuencia para aquellos que estén interesados :) Tenga en cuenta la escala del eje Y.

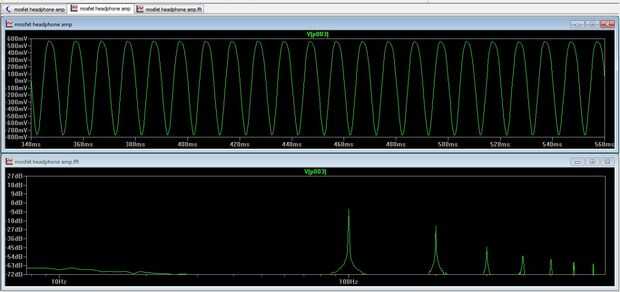

También se incluyen: análisis FFT de una onda distorsionada para mostrar características de la distorsión.
