Fabricación digital - caja impresa 3D proyecto tres (2 / 6 paso)

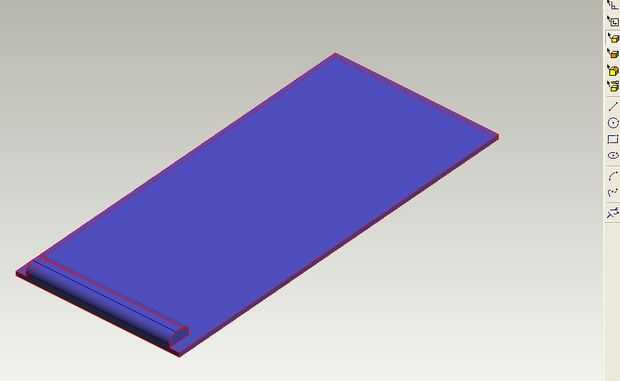

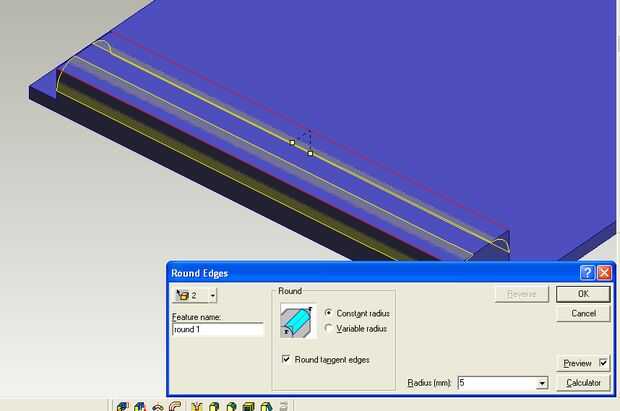

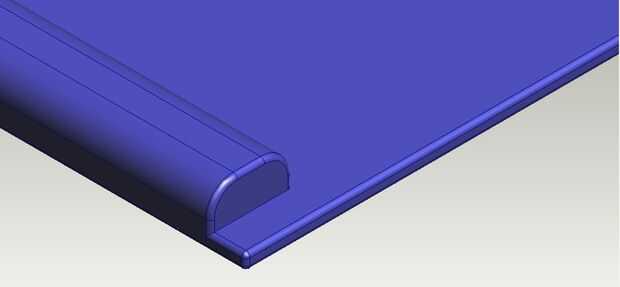

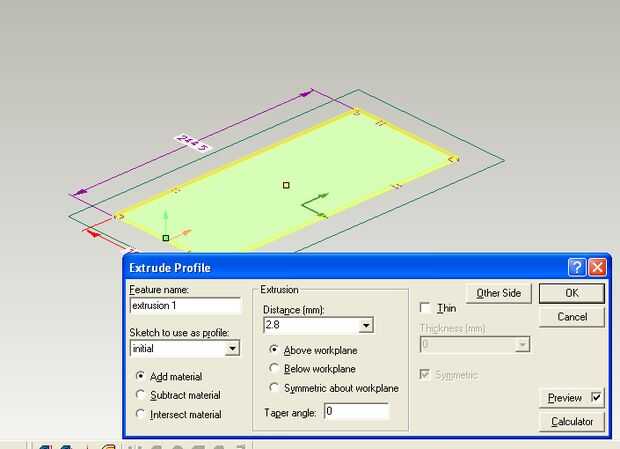

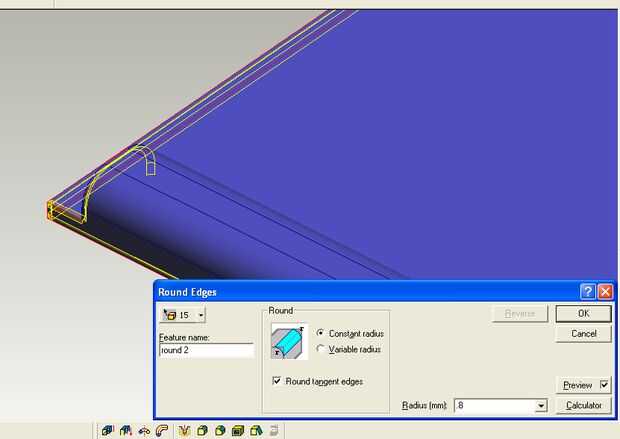

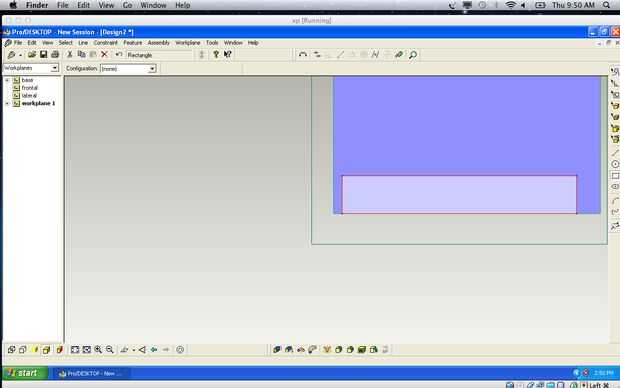

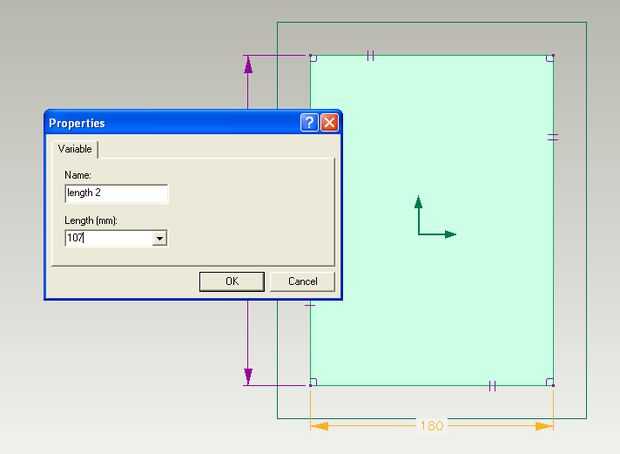

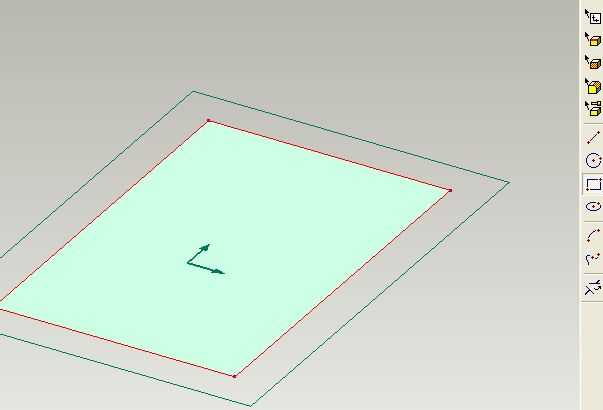

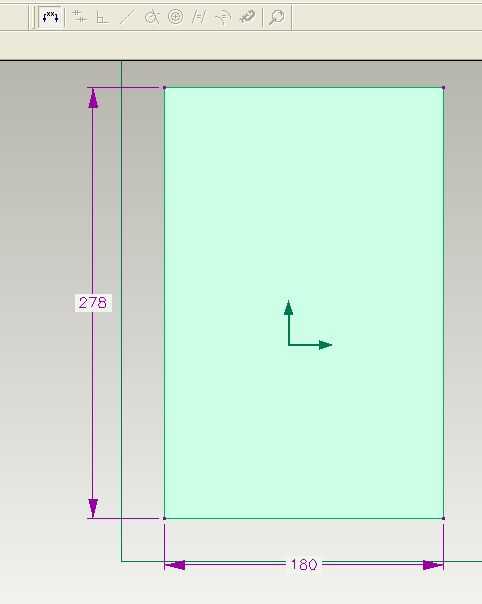

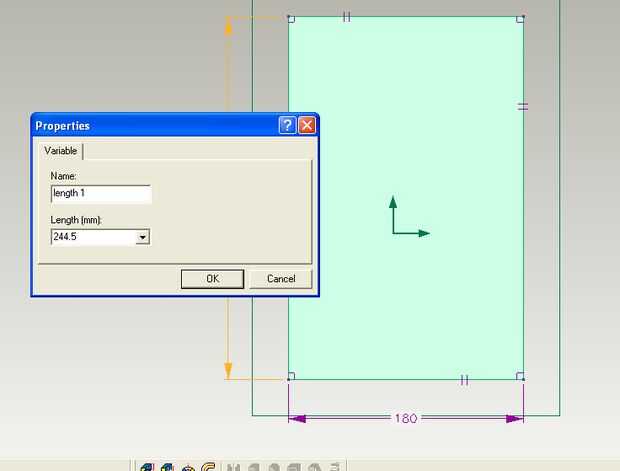

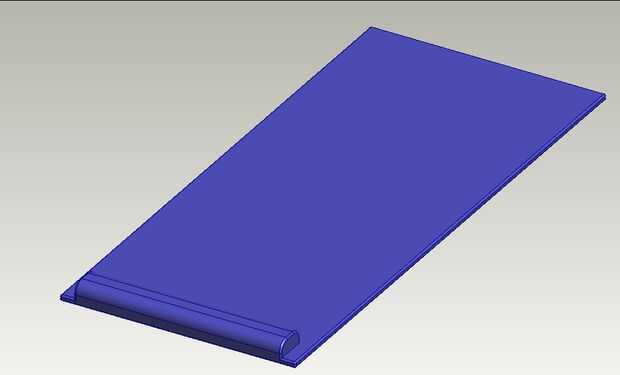

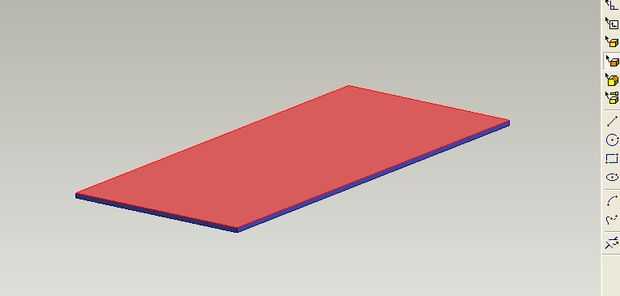

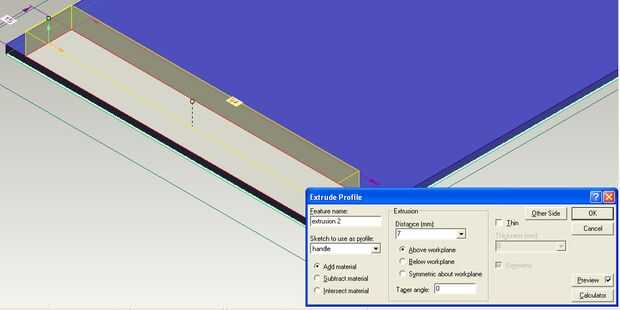

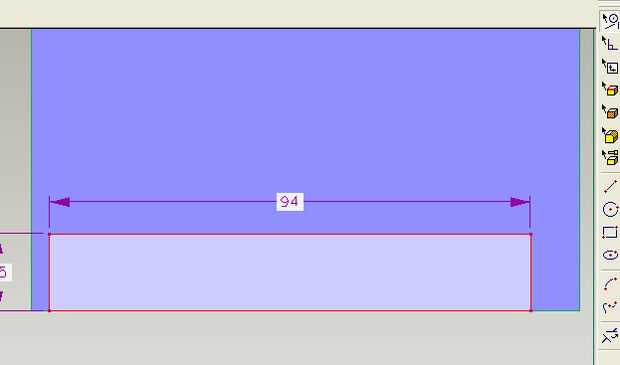

Paso 2: Diseñar la tapa

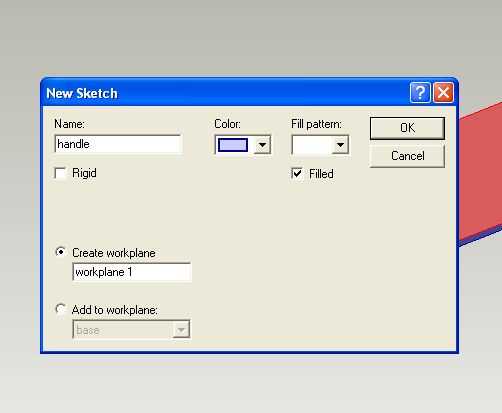

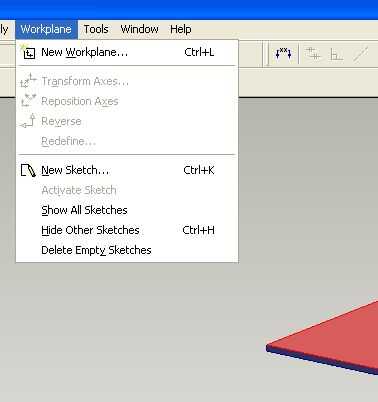

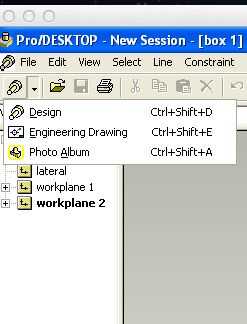

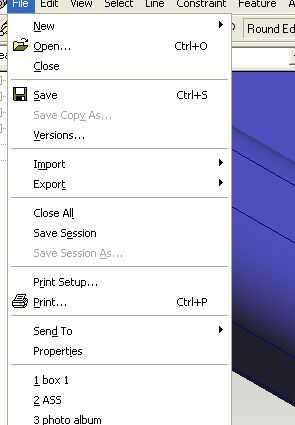

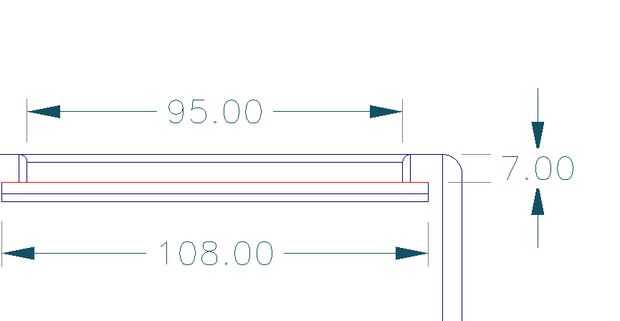

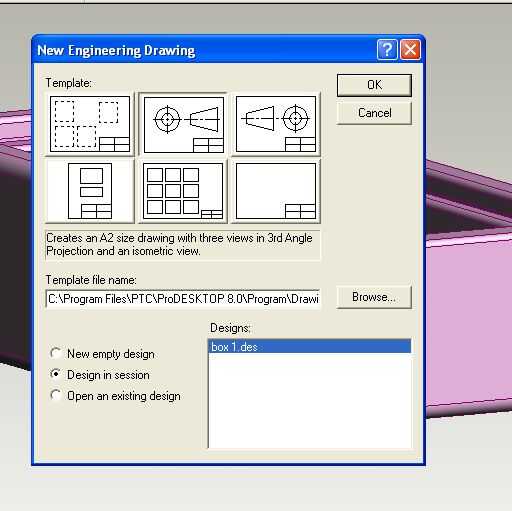

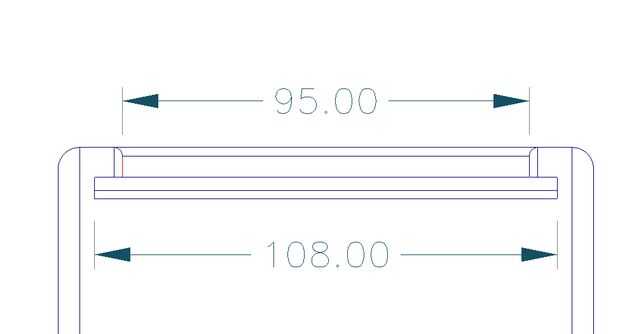

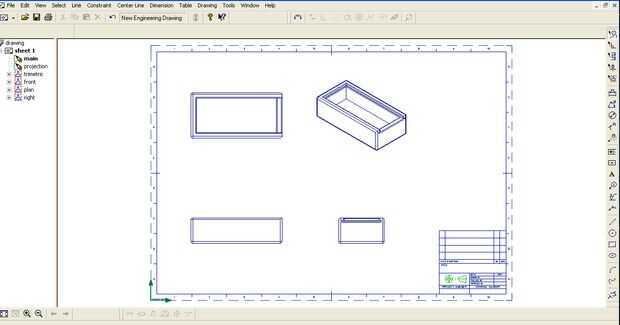

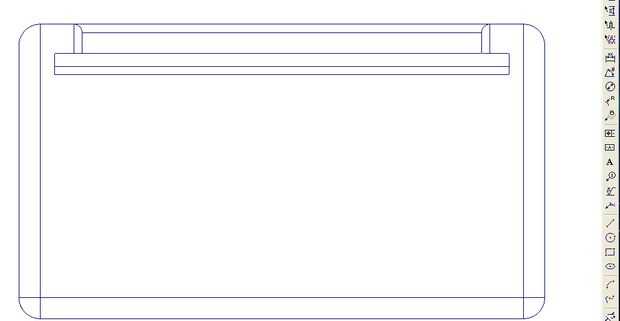

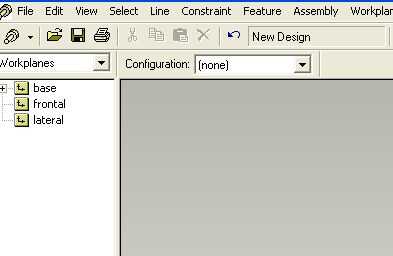

La tapa tiene que ser diseñado en un nuevo dibujo y a veces es útil hacer un enginneering dibujo de partes de su proyecto antes de empezar el diseño para la siguiente parte. Esto es para que puedas comprobar las medidas y ahorra escribir cosas en pedazos de papel que puede perderse y errores etc..
He encontrado que cuando se utiliza un cortador láser puede cortar un agujero de 10mm y un disco de 10mm y ajustan perfectamente. Pero al hacerlo en una impresora 3D no es el caso (no en el que utilizo) puede que necesite más espacio libre a las partes o puede que sean ya sea un ajuste muy apretado, o no se ajustan en todo.

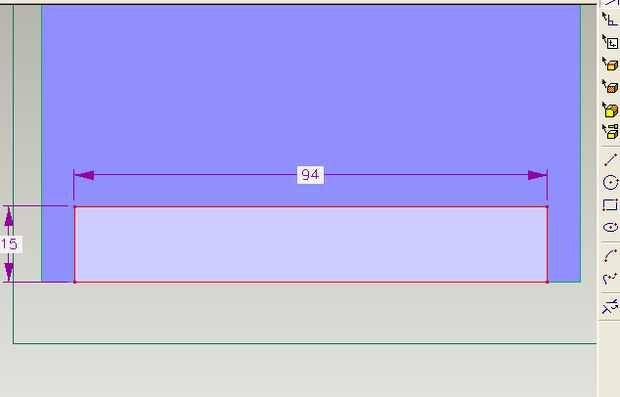

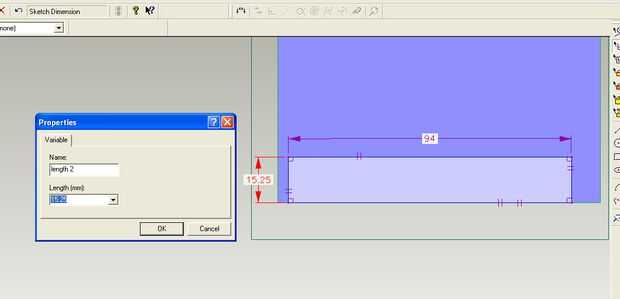

Por esta razón es un poco más pequeña que el agujero tiene que encajar en la tapa.

Haga clic en las fotos para empezar
