Impulsado por la demostración del Laser de sonido

este instructable le mostrará cómo construir un espectáculo de luces láser que se mueve y palpita con la música. En lugar de un círculo o una serie de círculos, esto crea un patrón caótico. Aquí está la versión realmente corta:

1. Desmontar una unidad de CD o DVD.
2. Quite el laser de enfoque.
3. espejo pequeño de pegamento a enfoque.
4. Conecte los cables de altavoz a las bobinas de enfoque.
5. rebote de un rayo láser del espejo.
6. suba el volumen.

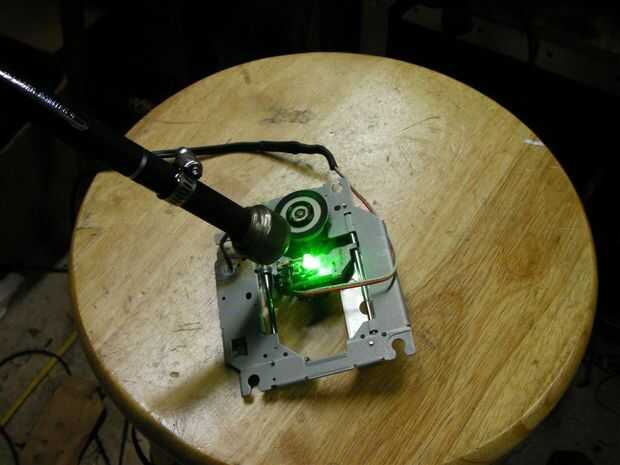

El corazón de este dispositivo es el enfoque de láser * de una unidad de CD o DVD. Cuando está haciendo su trabajo mundano en un reproductor de CD, se mueve hacia arriba, abajo, izquierda o derecha para mantener el laser centrado en la superficie del disco. Las lentes se montan en un conjunto de cables flexibles muy finos que requiere muy poca fuerza para mover. Los dos electroimanes son impulsados por un voltaje de DC y son atraídos o repelidos por dos imanes permanentes. Para este dispositivo, vamos a utilizar la salida de altavoz de un equipo estéreo para proporcionar tensión a la unidad de los electroimanes. Un hablante utiliza una bobina y un imán, por lo que es el mismo tipo de concepto.

ADVERTENCIA: Si la impedancia de la bobina es demasiado baja, puede causar daño al amplificador estéreo. He tenido esto funcionar durante horas en una fiesta sin efectos dañinos para mi equipo. No puedo garantizar que suceda lo mismo para usted. He medido algunos de ellos y oscilan entre 2,5 ohmios a 6 ohmios. Casa altavoces generalmente son 8 ohms, altavoces del coche son generalmente 4 ohmios. Si se conecta a ambas bobinas en paralelo, la impedancia se cortará por la mitad.

Este video muestra el dispositivo en acción.  Ya que es oscuro, es difícil ver la escala, pero se proyectó unos 25' a través de la tienda.  El patrón era aproximadamente 3' en toda la primera parte y unos 10' a través de la segunda parte con mayor volumen.

* No sé si ese es el nombre correcto de esa parte, pero eso es lo que lo estoy llamando. Ver aparato denominación Instituto de Mitch Hedberg para más en eso.
