Fabricación de Radar usando Arduino, sensor ultrasónico y MATLAB (2 / 3 paso)

Paso 2: Cableado y conexiones

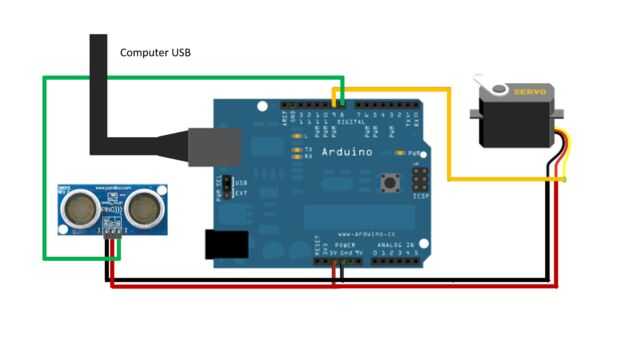

1 - Conecte el sensor ultrasónico (5V y GND) para Arduino (5V y GND).
2 - Conecte el sensor ultrasónico (SIG) para Arduino (pin Digital 8).

3 - conectar el motor Servo (5V y GND) para Arduino (5V y GND).
4 - conectar el motor Servo (SIG) para Arduino (pin Digital 9).

5 - conectar el Arduino Uno a su computadora usando el cable USB.
