Fabricación de PCB (8 / 8 paso)

Paso 8: Ejecución de la soldadura

-en primer lugar hacer su espacio de trabajo libre

-después de que la barra de soldadura puesta en su lado dominante

-colocación de componentes

cualquier componente hay que poner de acuerdo su tamaño organizar todos los componentes en una bandeja o placa y ponerlos en un orden creciente de tamaño

-insertar el elemento de menor altura en los agujeros del tablero y luego sólo inclinar un poco los cables del lado opuesto para no caer y luego ponga suavemente la varilla caliente en el área y después de 2 segundos aplicar la soldadura de alambre sobre ella tocando la barra y área al mismo tiempo

-Quite lentamente el cable primero y después la varilla

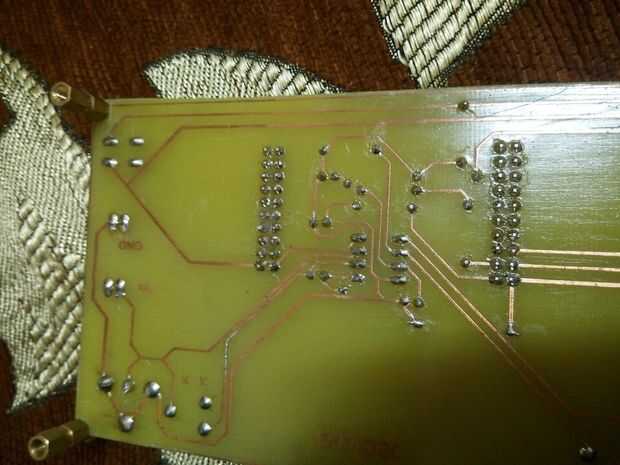

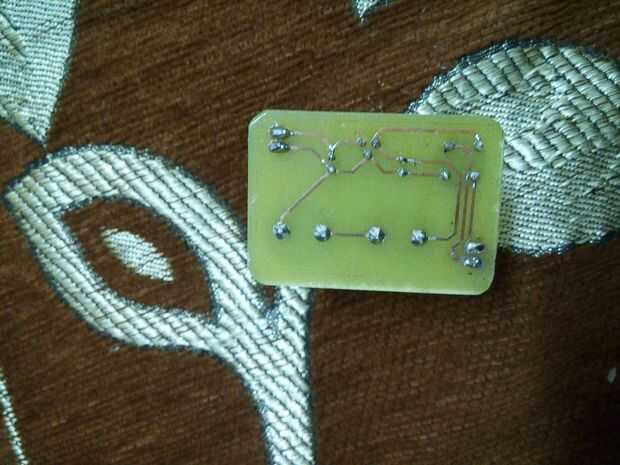

-se pueden inspeccionar que cualquier lupa

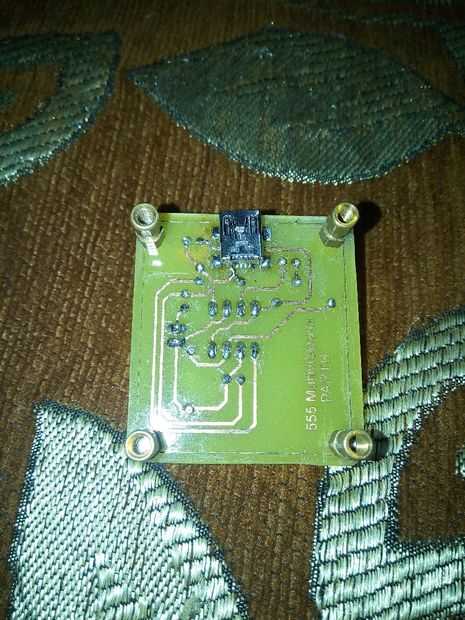

-poner todos los componentes de acuerdo a sus tamaños y allí tienes el pcb

-Finalmente comprobar con el multímetro la Junta si es corto en los lugares necesarios o no

pero las puntas de prueba de multímetro en articulaciones solamente como en pistas el acrílico está todavía allí, pero debido al calor que se ha quitado de las articulaciones...
