Fabricación de PCB (1 / 8 paso)

Paso 1: arreglos

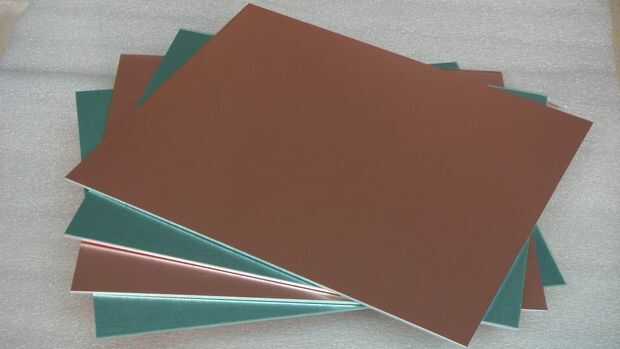

-Revestido de cobre

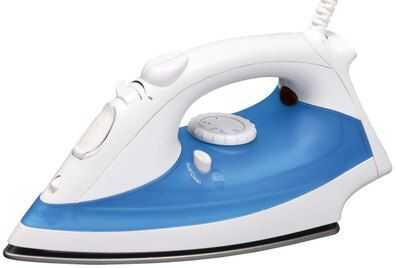

-Hierro (prensa)

-papel de lija

-agua en balde

-FeCl3

-plato de lavado

-matorral

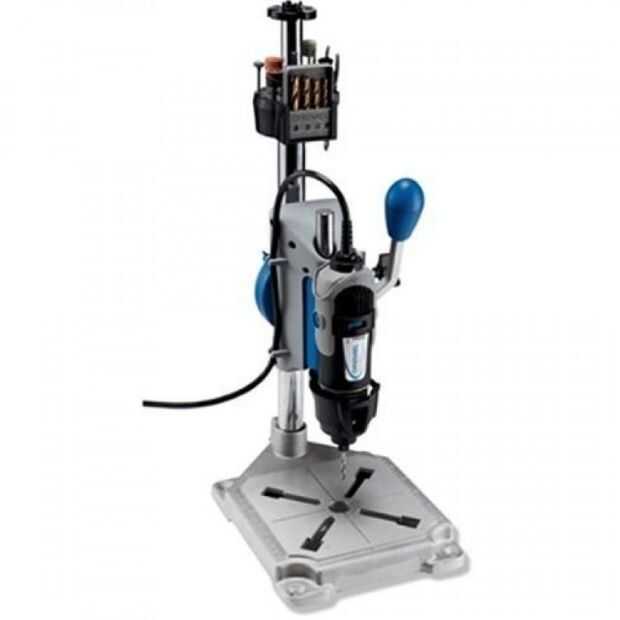

-máquina de perforación

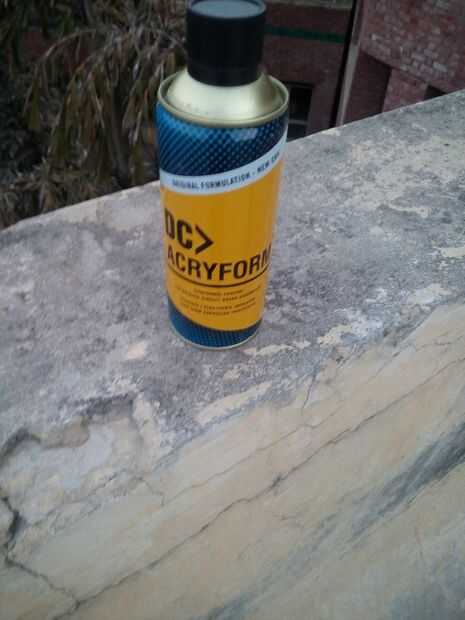

-spray(optional) de acrílico

-mecha de soldadura

-alambre de la soldadura

-cera de la soldadura

-estación de la soldadura
