Fabricación de PCB fácil (sobre todo) (9 / 11 paso)

Paso 9: Aplicar la capa de serigrafía

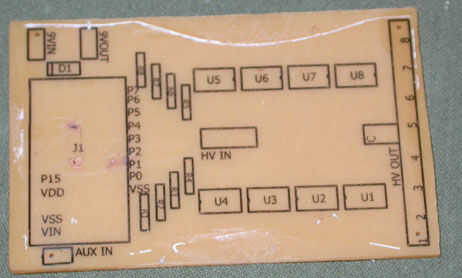

Ahora es el momento de añadir la "serigrafía" al otro lado de la Junta. No es realmente una serigrafía; es realmente el mismo proceso como se describió anteriormente, excepto que usted deja el toner fundido en el tablero y no la etch y limpieza.

Para alinear la "seda", que perforar un agujero en las cuatro pastillas de cornermost. Después de cortar la máscara de seda, coloque el toner hacia abajo contra el lado de la Junta frente a los rastros. Sostiene a la luz, debe ser capaz de ver los agujeros de la cuatro esquina a través de la máscara. Utilizar estos para alinear correctamente la máscara de seda y cinta adhesiva a la junta con cinta scotch. A continuación, la tabla de planchar de la misma manera que el lado del cobre y por último remojo el papel como en el paso 6.
