Paso 4: Cuerpo principal
El cuerpo principal es la parte más difícil de esta compilación. Porque sostener una Asamblea de lente de la cámara de 20 + libras no es para los débiles, este diseño debe ser tan sólida como sea posible. Opté por usar la extrusión solo soporte canal A para el vertical, combinado con un pedazo del solo canal de 1.5" para actuar como el pivote refuerzo.
En primer lugar, este paso se hace mucho más fácil si usted tiene una largo alcance tambaleante punta llave allen... que ServoCity vende alegre.

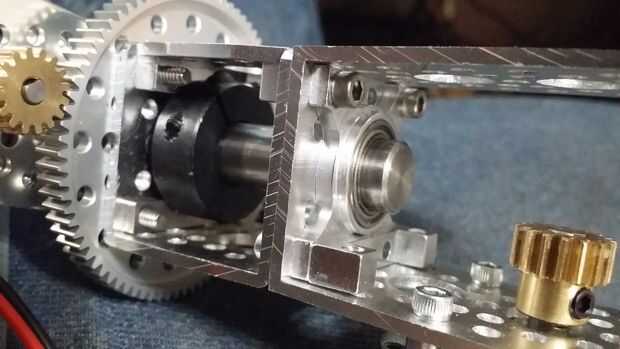

Coloque las piezas de dos canales en fase, que es el canal de 1.5" en su lado. Si bien parece terriblemente inestable en esta configuración, es el más fuerte cuando haya terminado. Realizar un montaje del motor o su concentrador de canales favoritos y coloque en el lado abierto del canal de 1.5", como se muestra. Esta cajas de la Asamblea en una construcción sólida.
Con un plano de montaje dentro del canal principal del cojinete soltar 2 tornillos a través de él en el Monte del eje en el canal de 1.5". Con estos 2 tornillos en su lugar, puede colocar 2 tornillos en el otro lado va la dirección opuesta (hacia arriba). Se me olvido recibir suficientes placas tornillo, usé un soporte tenía mano. Con estos 4 pernos en y apretadas, el cuerpo principal debe tomar forma.

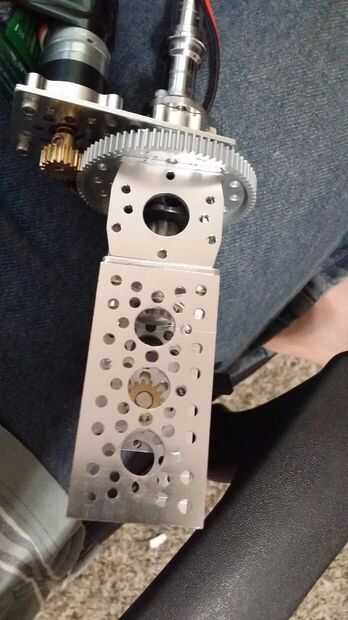

En la parte inferior de la Asamblea, coloque el engranaje de estímulo de 80T con el lado ahuecado hacia arriba y un cojinete plano monte abajo y colocar 4 tornillos en los agujeros de 1.5" de patrón. 2 de estos pernos se pondrá en el montaje del eje, los otros 2 se requieren placas tornillo.

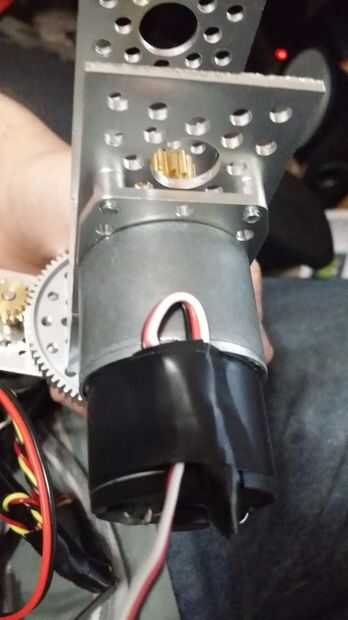

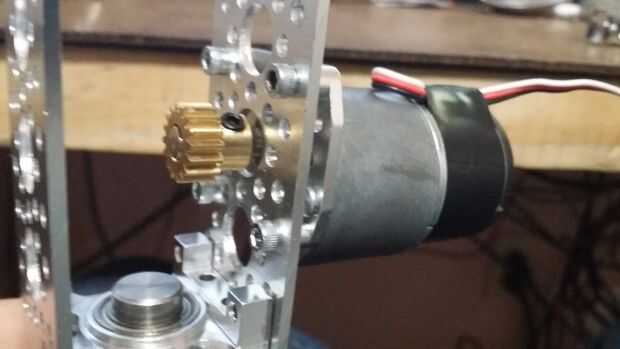

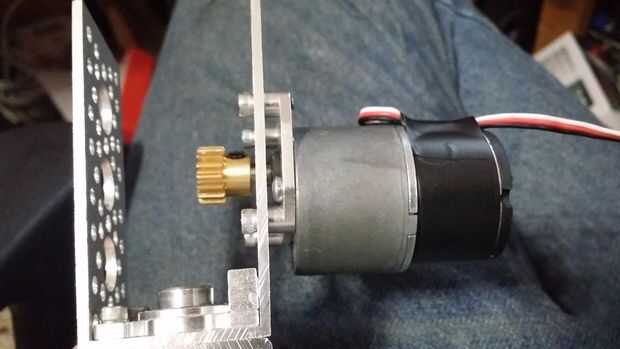

Fije el conjunto de montaje del motor/motor de pan con el soporte del canal principal en el orificio del medio, y esto completa el montaje del cuerpo principal.
