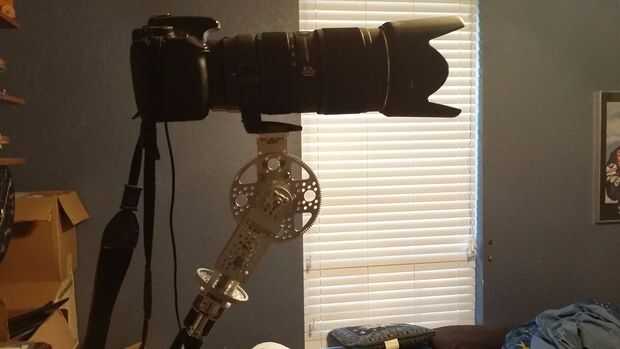

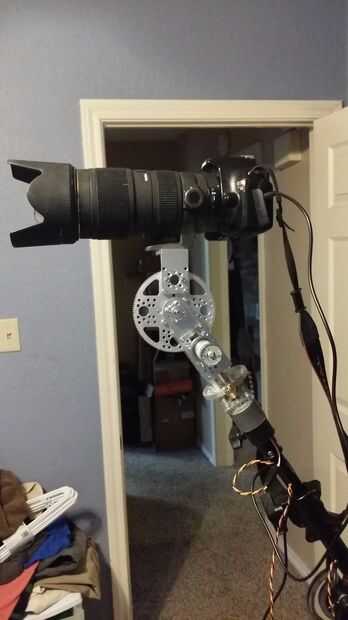

Siempre estoy trasteando en CAD y jugando con actobotics. Me puse un mecanismo de inclinación simple mi trípode 150 guepardo/boom el año pasado utilizando una escuadra 90 grados y motor de 1/2 RPM. El problema que tuve fue que el motor de 1/2 RPM tenía suficiente decantación de engranaje interno que viento cambiaría la posición de la cámara y comenzaría a rebotar dentro de la decantación del engranaje.
Yo sabía que una manera fácil de corregir que sería añadir suficiente reducción de engranajes externos para negar ese slop de engranaje interno. Entonces pensé, mientras estoy rediseñando la inclinación desde el principio, así añado una función pan a él así por un par de dólares extra.
Lista de partes "Abreviado":
placa de tornillo de 3/8-16
1/2" abrazadera de tubo de fijación con abrazadera doble
Reductores de engranajes rectos de aluminio de 80T
Piñón de 16T 3mm
1/2" diámetro soportes de rodamiento plano (2 x)
1.5" canal
Soporte de canal A
1/2" eje SS
1/2" diámetro de abrazadera de acero
Montaje del motor (o cualquier montaje similar para el lado abierto del canal de 1.5")
Soporte plano (2 x)
1/4" eje de sujeción
Tornillo eje de 1/4"
doble cojinete de bolas eje de 1/4"
1/4" eje D (4")
.770 x 1,5" adaptador del cubo D
Engranaje de estímulo 128T
Piñón de 16T 6mm
Surtido de tornillos 6-32
6-32 nylocks
Locktite azul!!!!
