Paso 2: Rotor

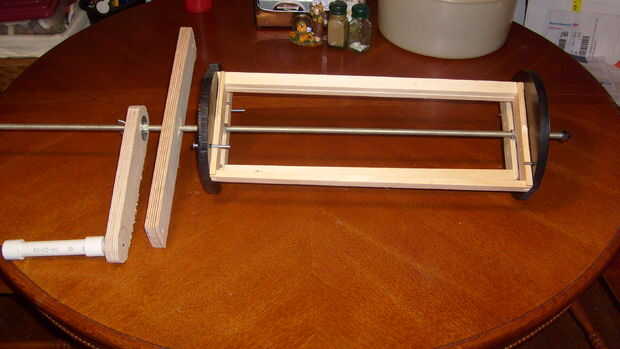

La inspiración para esto, que vi en U-Tube, colocaron los marcos en línea uno a cada lado de la varilla roscada. Necesita un balde 14 pulgadas a través para el router que y el cubo de cinco galones es cerca de 12. Creo que lugares los marcos de la manera incorrecta como las celdas de miel sería paralelos a las paredes del cubo, pero muchos grandes extractores utilizan esa configuración (elimina tener que voltear los cuadros). También puede caber tres fotogramas en un triángulo que cabría en el cubo. Las placas eran baratos y fáciles de hacer así que podría probar varias configuraciones. Uno con una cesta también sería buena para hacer girar los opérculos.
Siga las imágenes al leer para ayudar a seguir.

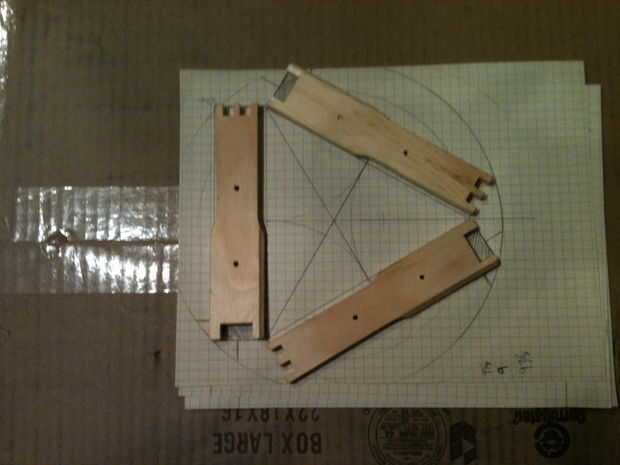

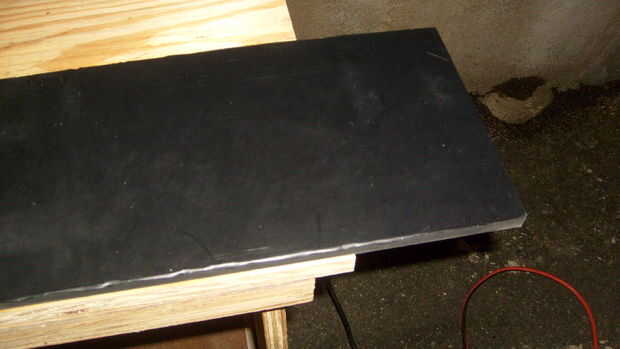

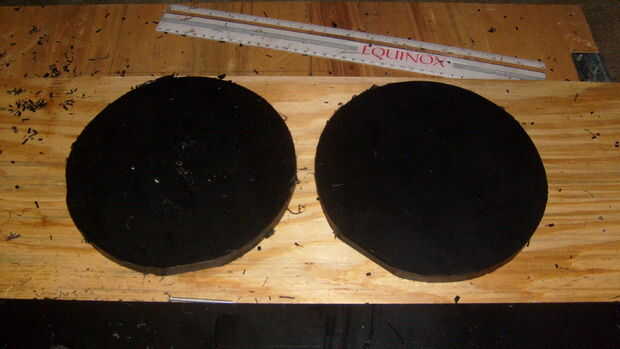

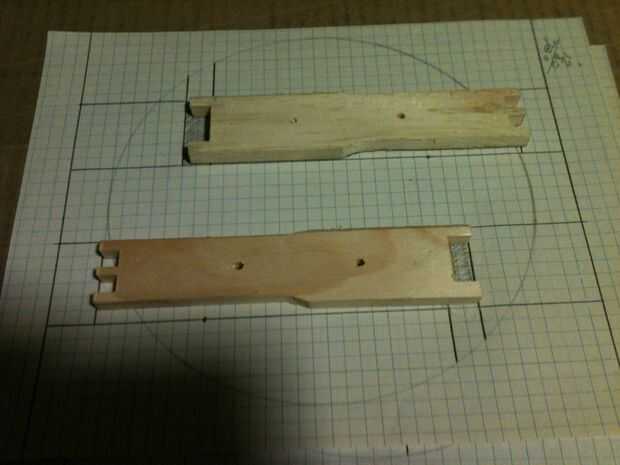

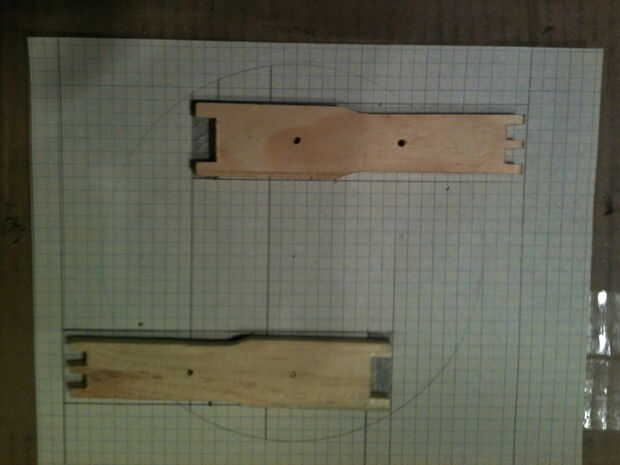

Utilizando un compás dibujó un círculo en un papel cuadriculado siete pulgadas de diámetro y coloca los extremos de Marcos paralelos en mi plantilla. Esto ayudó en espacio y alining los agujeros. (el polietileno encontré en el depósito de chatarra en una empresa local de la caja y era poco más de 7" de ancho y otra pieza de 10" de ancho) (También se puede utilizar madera, un antiguo corte tablero o posible un láser corta metal).

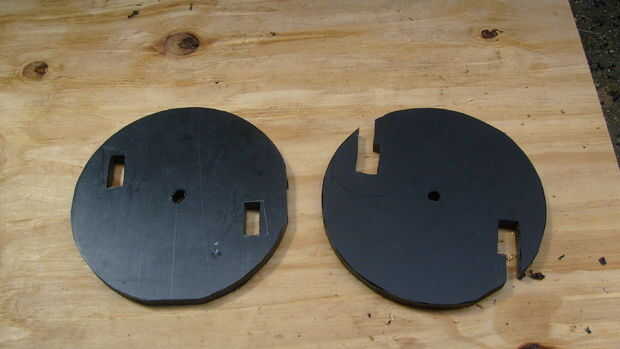

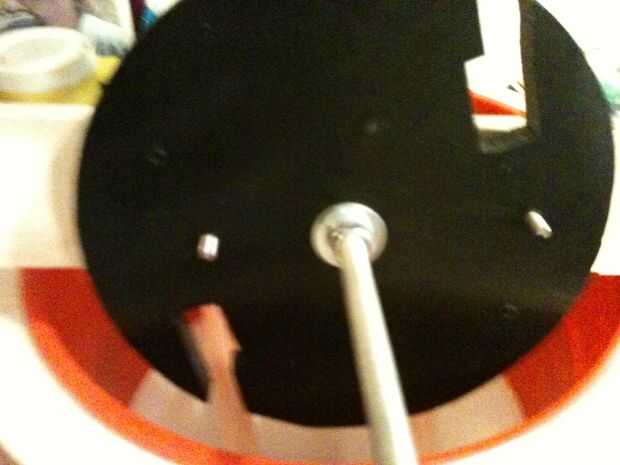

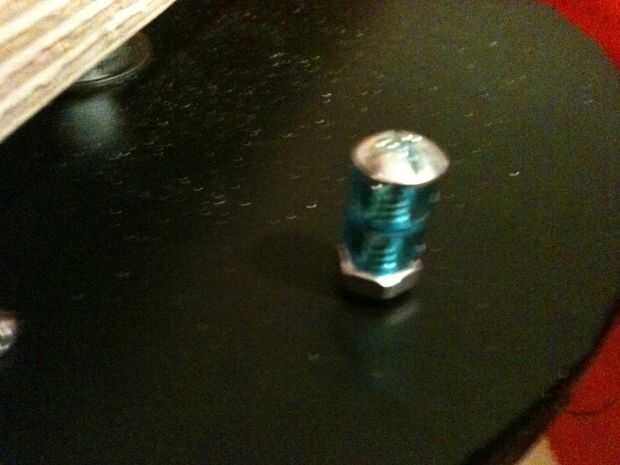

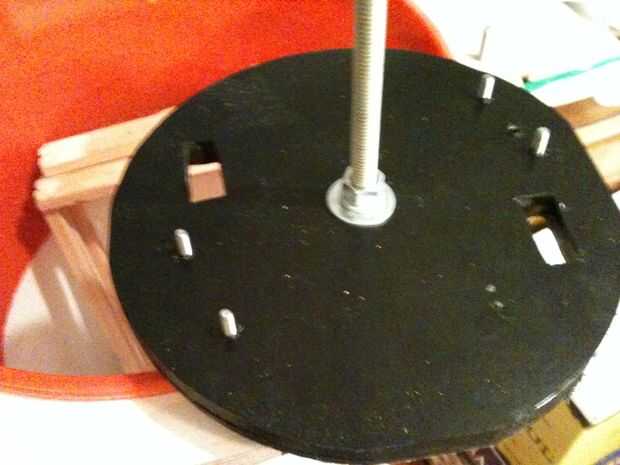

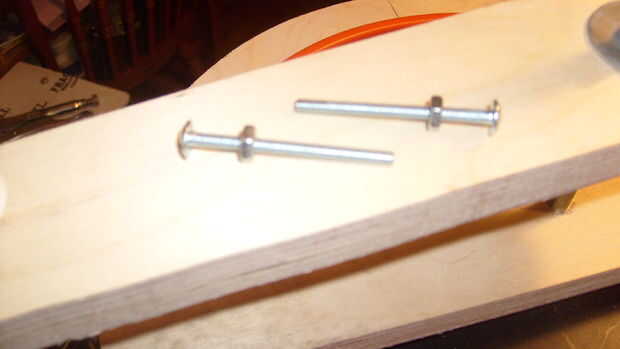

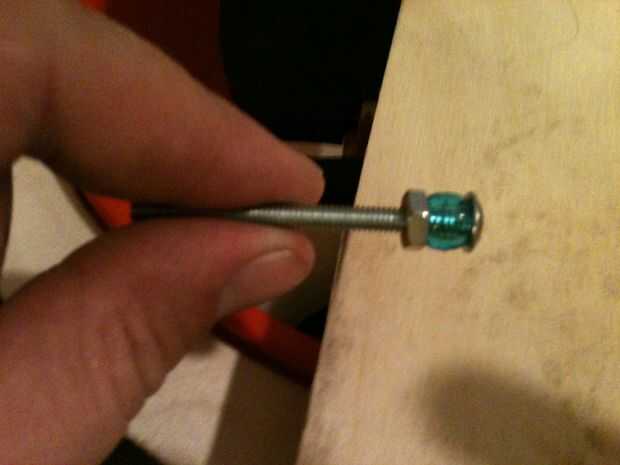

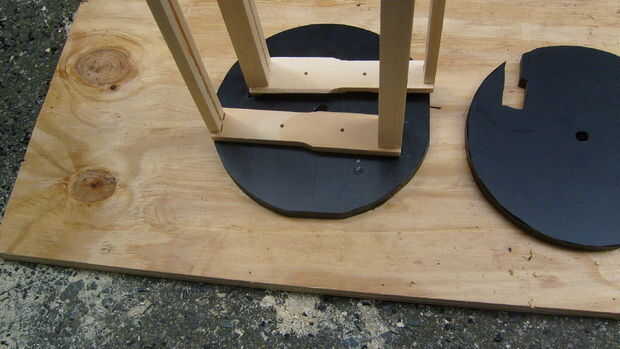

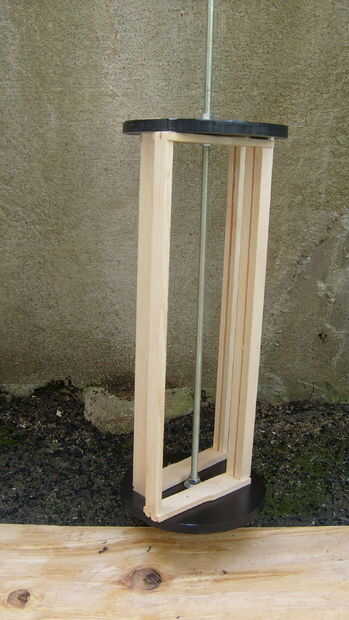

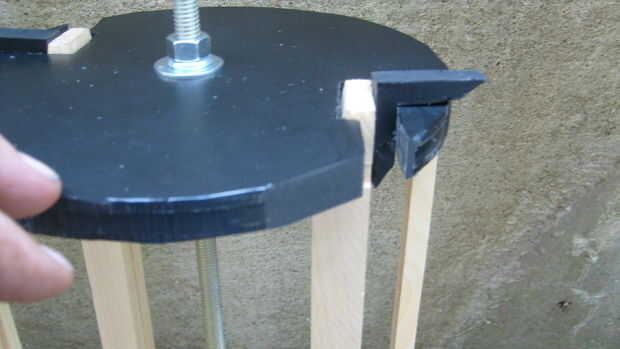

El disco inferior tiene dos agujeros que encajan las fichas en el marco y cuatro pernos que sujetan el extremo (parte inferior) de cada marco. (los pins son tornillos de #8 SS) El disco superior tiene los dos agujeros correspondientes y una ranura de recortar para que el marco se lado pulg., se llevó a cabo en por una cuña empujando hacia adelante y dos pernos fijos en el interior y dos pernos extraíbles en el exterior. Se quitan los pernos fuera y los cuadros se ponen o se quita y luego se reemplazan los pernos. Todos los pernos fijos se atornillan en agujeros apretados y los dos pernos extraíbles fueron retirados en los agujeros de la suelta. Perlas de pony, tuercas y tornillos más largos fueron utilizados para ayudar en la eliminación de los tornillos. (Prever al menos una vez que cae un tornillo en el IVA de la miel, Nota: tornillos extra listo.)
Nota: Espacio - licencia de espacio adicional entre las placas la pestaña superior sólo necesita 1/8 o 3/16 para sostener la placa superior. Deje tanto espacio como cubos permite que en la parte inferior también. Cuando hace girar hacia fuera la miel se pega a los lados del cubo y se mueve lentamente hacia abajo pero he encontrado que mientras giro el segundo lado del marco de la miel se acumulan en la parte inferior y toque la placa inferior para el frenar el router que abajo y tendría que esperar hasta drenada para terminar girando.

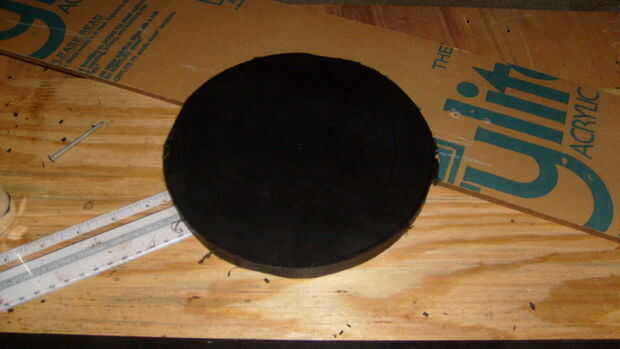

Nota: Mi cortador de círculo casera es simplemente un trozo de Plexiglas en la parte inferior del router. Es perforar un orificio en el plexiglás uno medio el diámetro de la broca de corte. Otro agujero se perfora en el material de su corte y un clavo de techar es a través de ambos orificios. Entonces su alrededor nos vamos cortar aproximadamente 1/8" cada pase. El clavo también entró un pedazo de madera contrachapada para sostener todo aún y para salvar mi nock abajo mesa de sujeción.

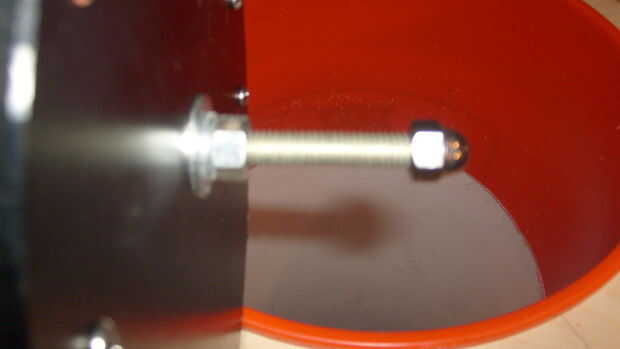

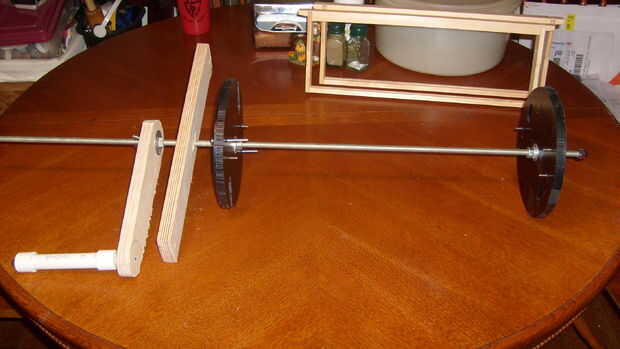

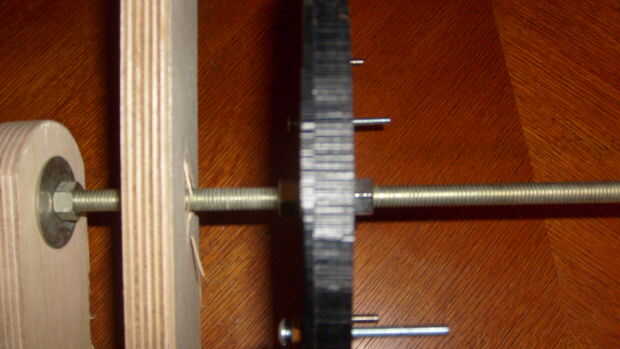

La última foto muestra el tornillo del extremo y la altura de la primera placa que no quería hacer un agujero en el cubo para un surtidor de agua. Yo quería espacio para girar dos marcos de miel, luego iba a volcar hacia fuera y empezar de nuevo. Pero pensé que va a ser desordenado mejor poner en un canalón o la marcha y utilizar dos cubos. Esto entonces se pondría en una mesa o stand. sí pude hacer un stand.
