Paso 5: Montaje Final

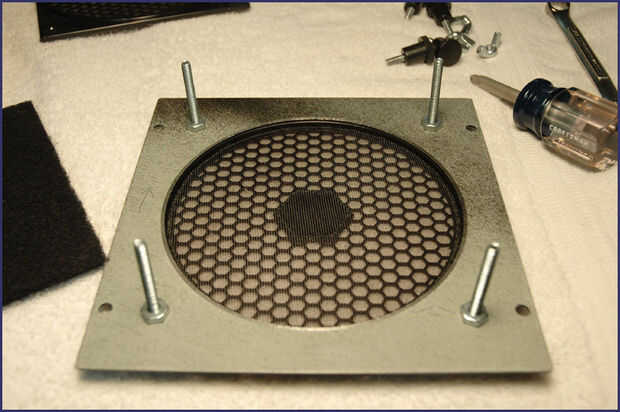

La intención de Monte el ventilador y el cromo de la parrilla en la tapa trasera dejando la tuerca de fijación de nilón para la conexión a tierra suelta
Inserte el. 25" ojal de alambre en el orificio del cable de alimentación en el recinto
Corte el C13 (enchufe de la computadora) en el cable de alimentación IEC
Pase el cable a través del ojal de alambre desde el exterior de la caja y tire a través de una buena longitud de cable
El aislamiento externo de una suficiente longitud del cable para desnudar los alambres del conductor aislado

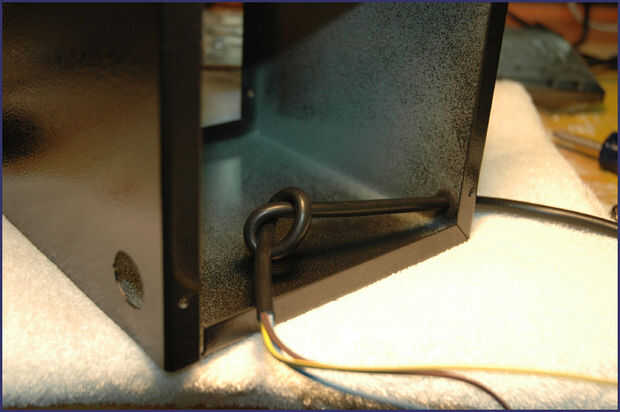

Un nudo en el cable de alimentación para evitar que se sacó el orificio del cable de alimentación y ojal. Este relieve mancha protegerá sus conexiones debe el cable tirado o apretamientos, estiramientos.
Tira de tres conductores de cable de alimentación
Cortar el conector del ventilador apagado el cable que viene con el ventilador con un poco más de suficiente cable para llegar hasta el interruptor
Separado y conductores de cable de ventilador de la tira

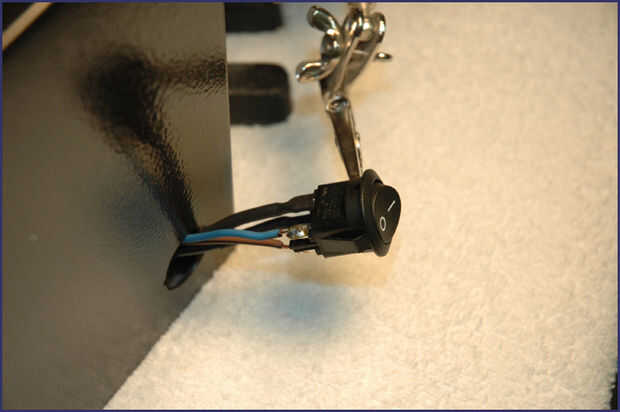

Pasar todos los cuatro cables el agujero del interruptor de energía, añadir a todos los cuatro cables la tubería del encogimiento y de la soldadura en el interruptor (consulte la hoja de datos del interruptor o pines del interruptor con un polímetro para asegurar una conexión apropiada)

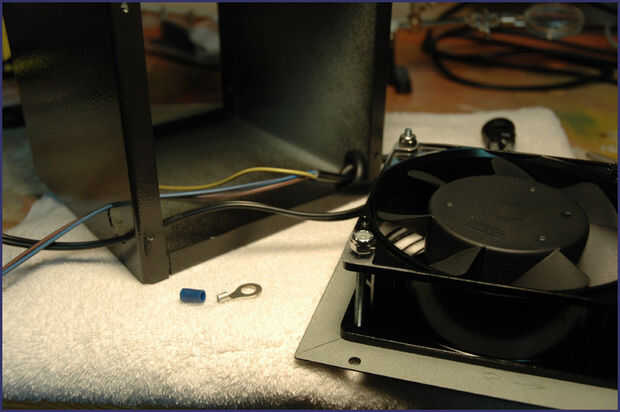

Tira el cable a tierra e instale el ojal

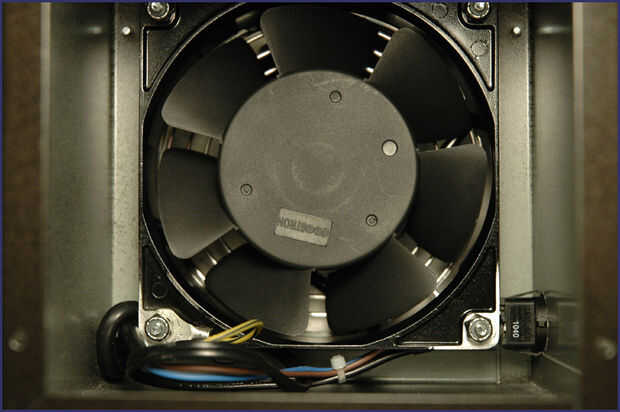

Instale la tapa de ventilador, interruptor y cable de tierra
Enchufe el cable de alimentación en una toma de corriente y probar el ventilador y el interruptor
Desenchufe el cable de alimentación

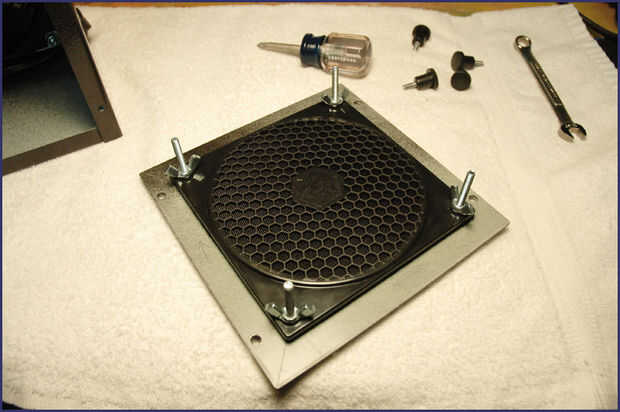

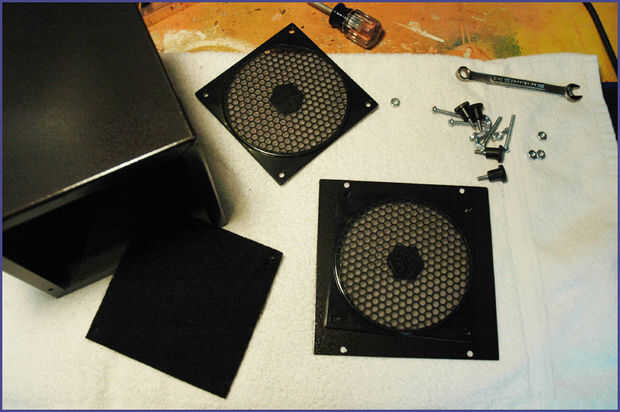

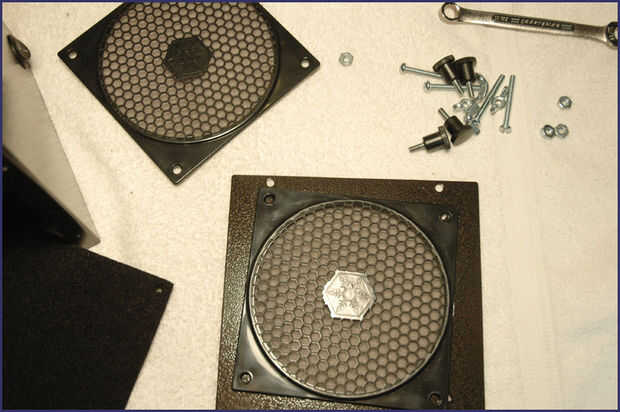

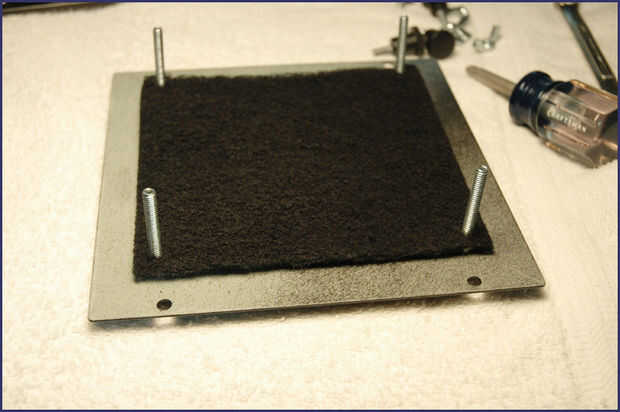

Armar el sándwich de filtro e instalar la tapa frontal
Pegue las patas de goma autoadhesivas en la parte inferior de la caja
