Etiqueta nombre del Light-Up (12 / 13 paso)

Paso 12: La soldadura de la placa de circuito

Es el momento de soldar los componentes a la placa de circuito! Enchufar el soldador.

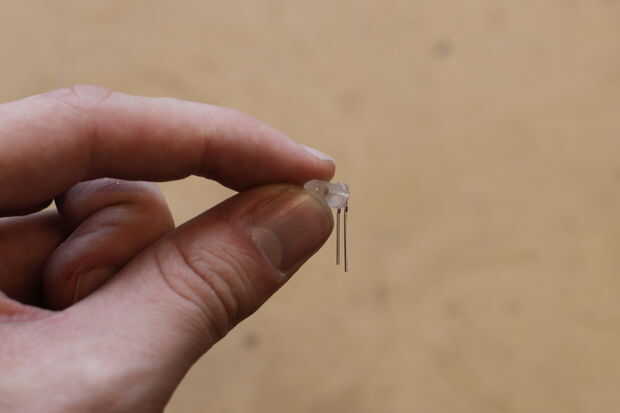

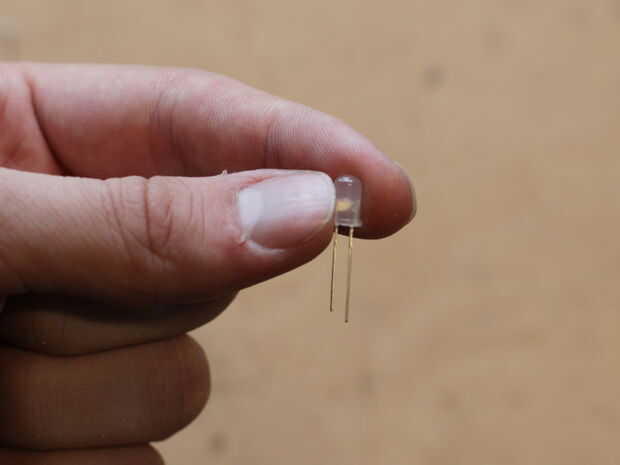

• Mantenga presionado el LED RGB frente a usted para que el pasador largo está a la derecha, luego doblar las patas hacia usted en su derecho de base, donde salen lo LED. Dóblelos a 90°.

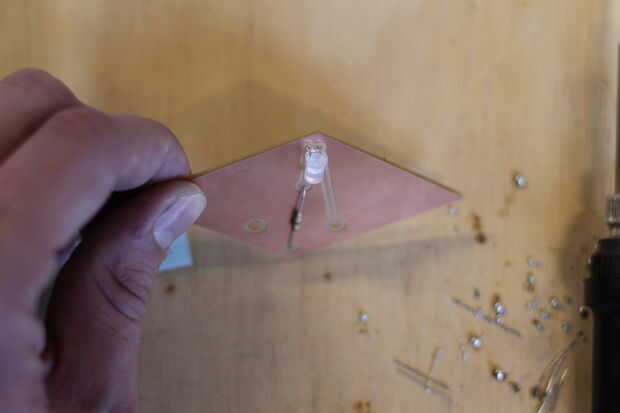

• Introducir los pernos de LED a través de los agujeros en la placa, asegurándose de que el pasador largo va en el agujero que se atrace conectar a él (ver imagen #4 Si no estás seguro) y doblar las patas contra la parte posterior de la Junta.

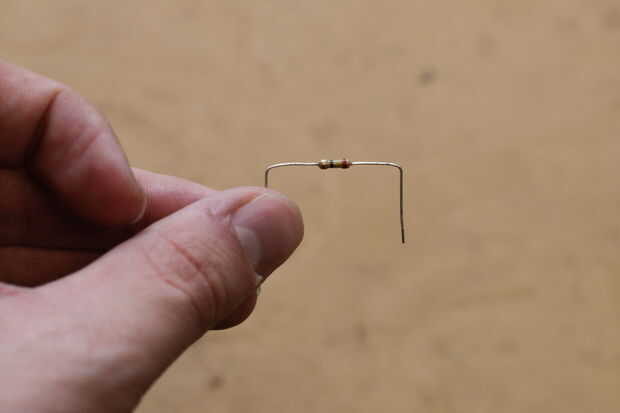

• Doble los cables de la resistencia a 90 º, aproximadamente 1/2" a cada lado.

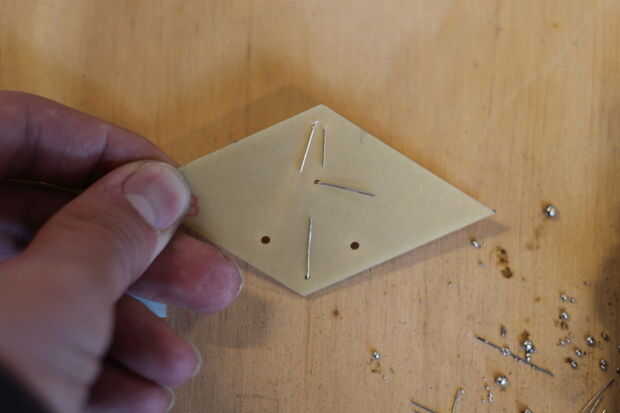

• Conecte los cables de la resistencia por el conjunto vertical de los agujeros y dobla contra la espalda.

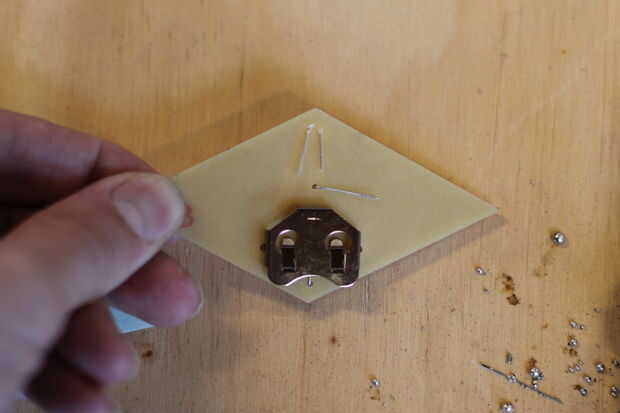

• Oriente el clip de la batería para que el lado abierto enfrenta al borde de la tabla y pegar los pernos a través de los orificios restantes en la Junta. Luego configurar el tablero sobre la mesa, cara.

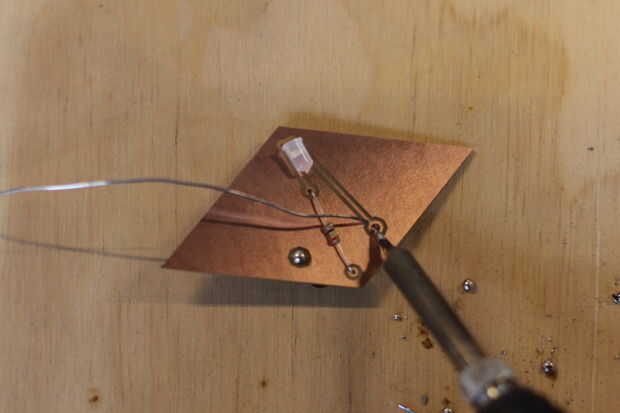

• La soldadura de los pines del clip de batería. Use suficiente soldadura para que los agujeros están completamente cubiertos con un suave redonda gota de soldadura. Usted necesitará utilizar un buen montón de soldadura. Esto asegurará que el clip se mantiene seguro al insertar la batería.

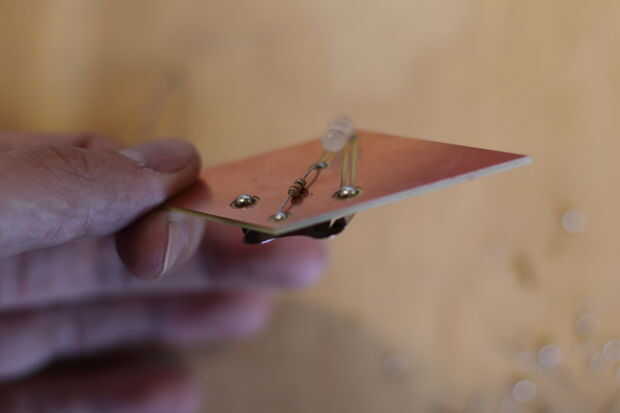

• Soldar las patillas de la resistencia y las patillas del LED.

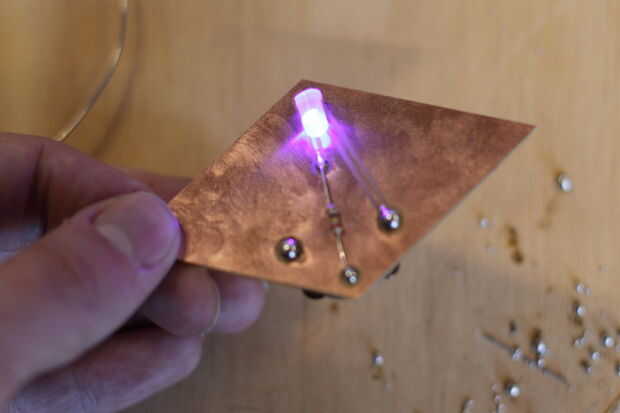

• Inserte la batería para probar el circuito. Si se enciende, continúe por. Si no es así, asegúrese de que sus pernos de LED van a través de los agujeros de la derecha y que la batería no está muerta.
