Paso 9: La carcasa (exterior)
Las medidas de

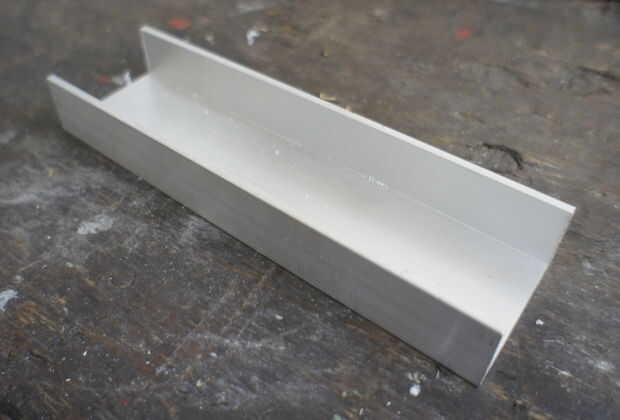

Sólo se adapta a la PCB. Quiero dos piezas de perfil en U para montar unos sobre otros.
Debe cortarse de una pieza la exactamente la misma longitud ya que es amplia. La otra pieza debe ser dos veces el espesor del material más corto.

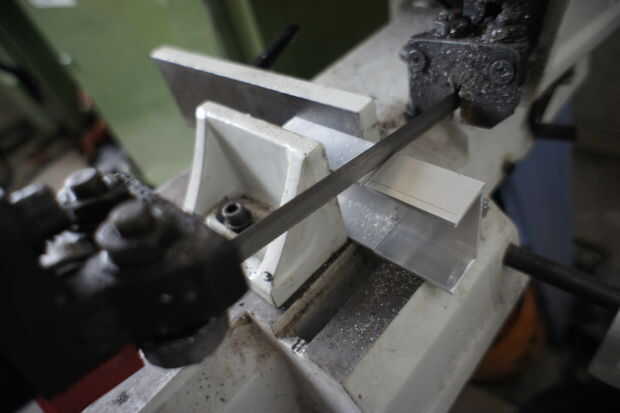

Siempre como cortar el material un poco más grande de lo que necesito y luego vil o arena a las dimensiones correctas. (esta vez no lo hice y se nota)

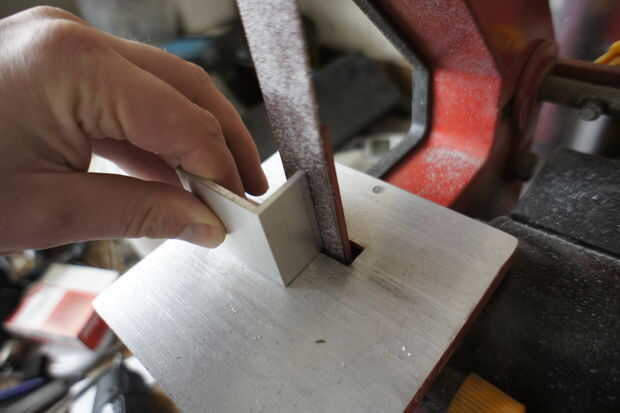

La altura de la pieza pequeña es aún una vez el grueso del material a alta. Si pones las dos piezas al lado de uno, es fácil establecer donde deben cortarlo. Empecé de lijar, pero uso de la sierra, cuando me llevó a largo. (y el aluminio en caliente para sostener)

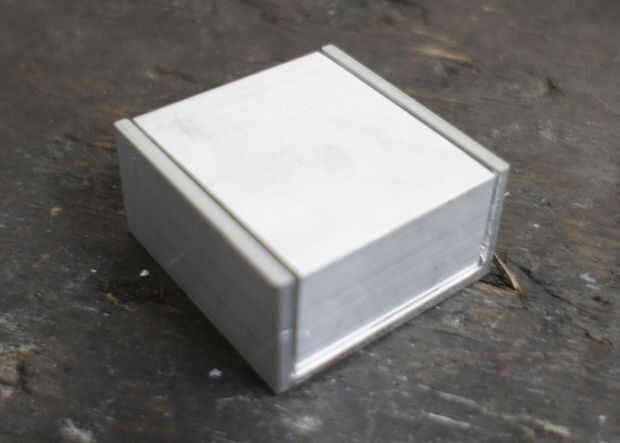

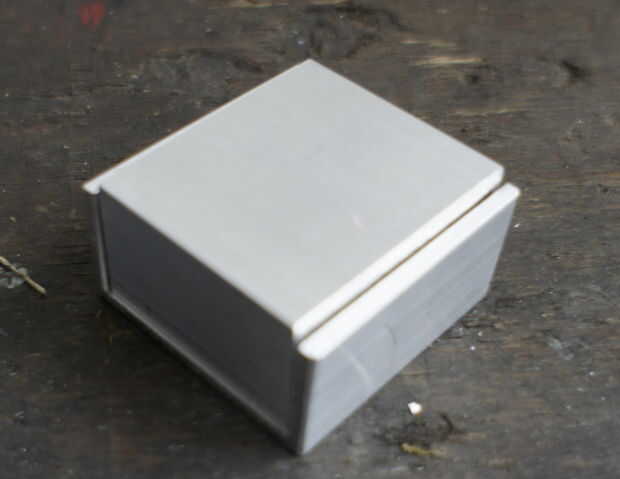

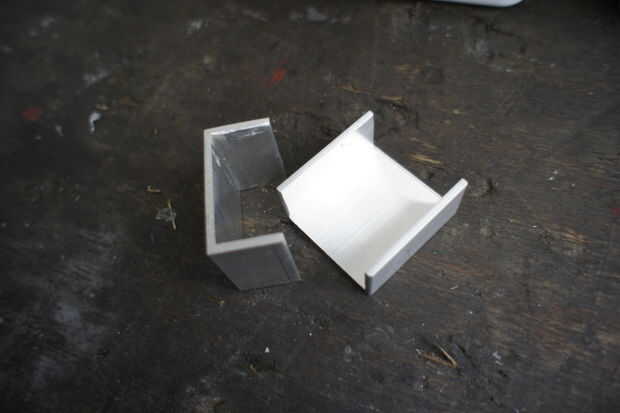

Ahora las dos piezas encajan entre sí muy agradable.
Taladre los orificios de
Para poner todo junto, tenemos que perforar algunos agujeros.

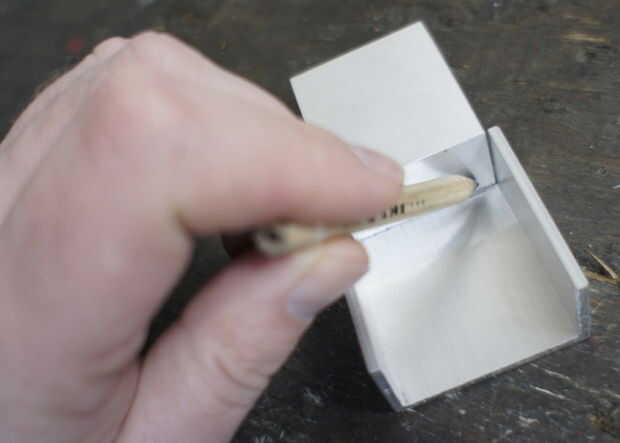

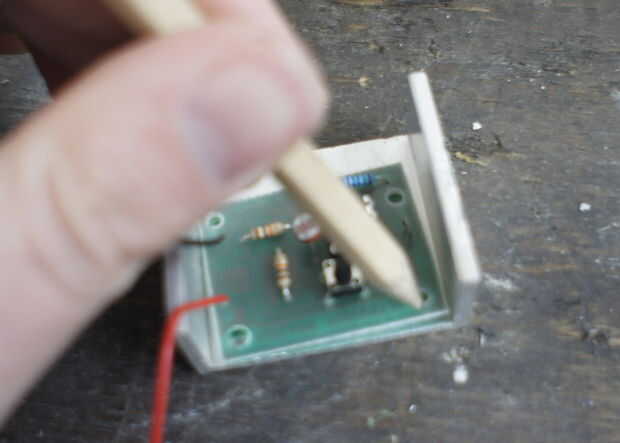

Los agujeros en la PCB determinan donde deben venir los orificios en la carcasa. Así que poner la placa en la carcasa inferior (la U pequeño) y dibujar donde deben venir los agujeros.

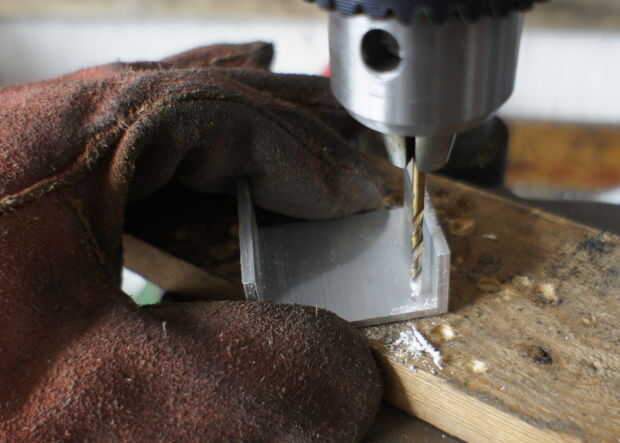

Voy a poner todo junto con los tornillos M3 así que perforar agujeros de 3 mm. (Yo utilice siempre guantes gruesos cuando perfore pequeños pedazos como esta. A veces el taladro agarra el pedazo y puede hacerte mal si no usas guantes)

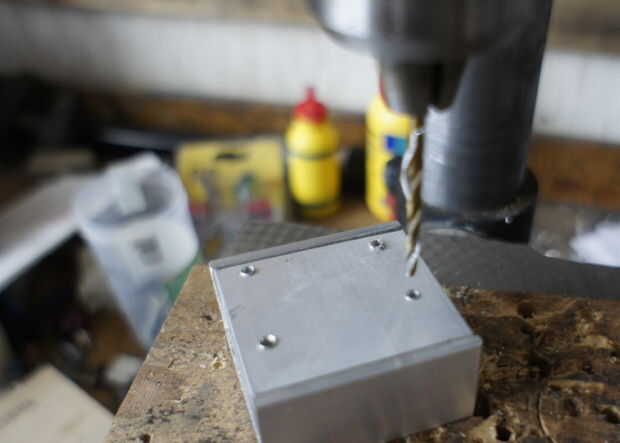

A continuación pongo las dos piezas juntas (boca abajo) y taladre el primer agujero todos el camino a través del agujero ya perforado (en la pieza inferior) en la pieza superior de la U.

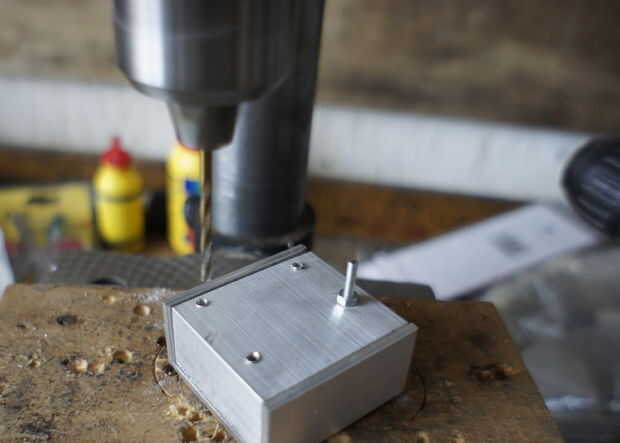

Ahora conectar las dos piezas con un tornillo de M3, para que sea más fácil perforar otro árbol. Las dos piezas alojarte muy bien juntos de esta manera.
Debe haber un agujero más en la parte superior. Este agujero debe estar justo encima del sensor de luz en la placa. Así que poner en la placa y marque hacia fuera.

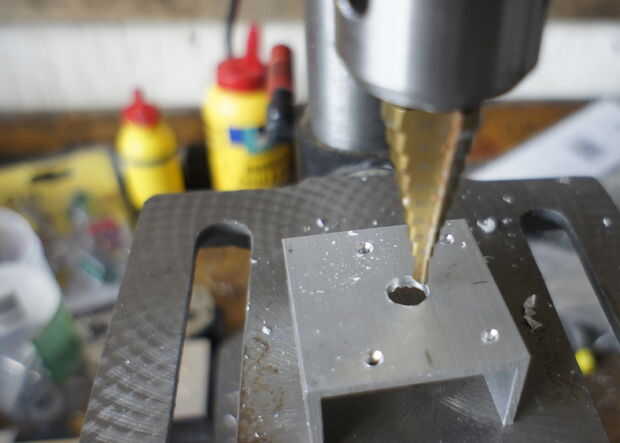

Hice este agujero 14 mm con taladro especial. Debe ser lo suficientemente grande como para poner la parte superior de una través de dedo que oprime un botón.
