Etiqueta de la linterna (14 / 16 paso)

Paso 14: Juntándolo todo

Putting it all together

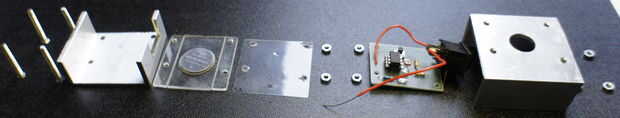

Finalmente es tiempo de poner todo junto:
(en mi foto de line me olvidaba el botón acrílico)

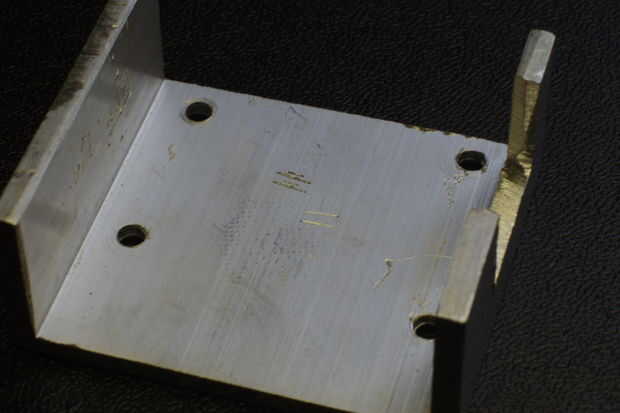

  • Comenzar con het inferior perfil en U

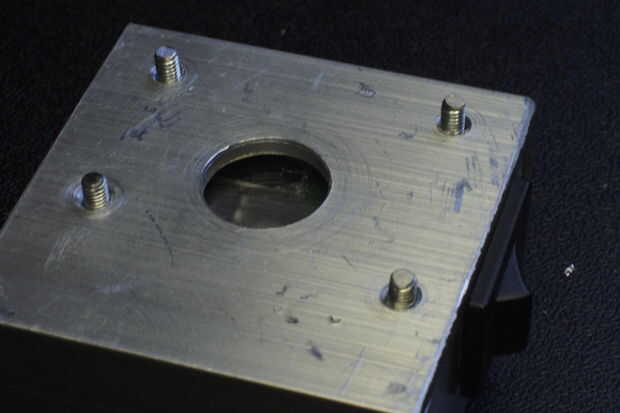

  • Poner los cuatro tornillos

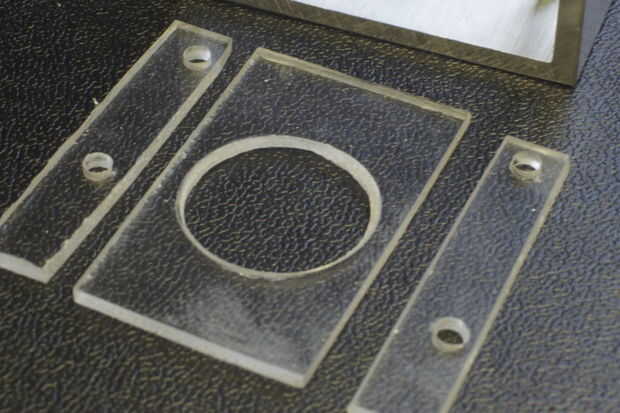

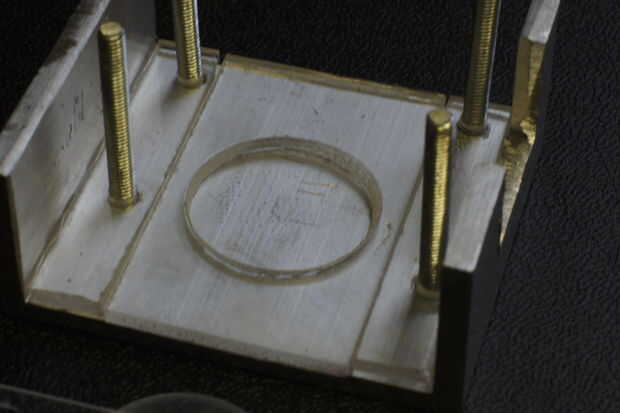

  • Añadir las dos tiras de acrílico y la pieza con el orificio para la batería en el medio.

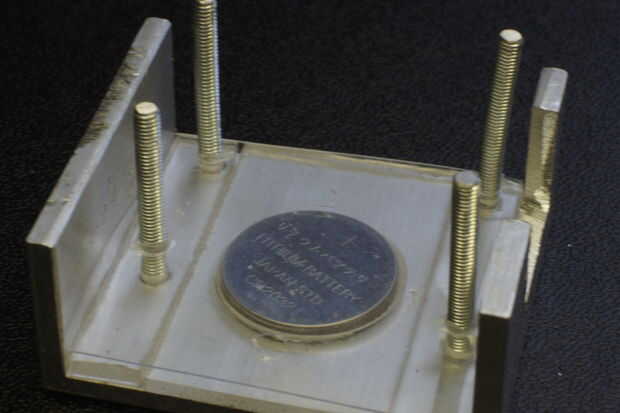

  • Coloque la batería con el - (menos) de la batería hacia abajo, tocando el aluminio del oso.

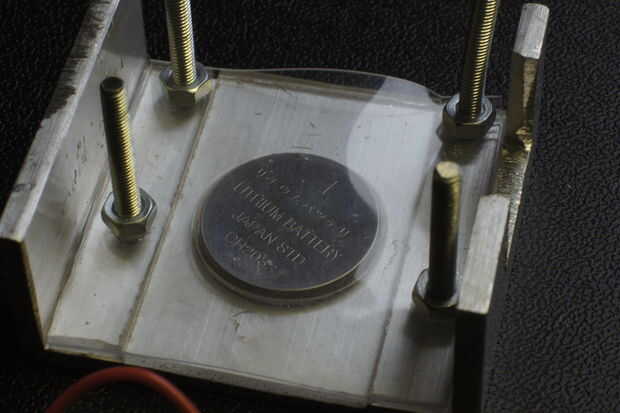

  • Anuncio de la hoja fina de plástico.

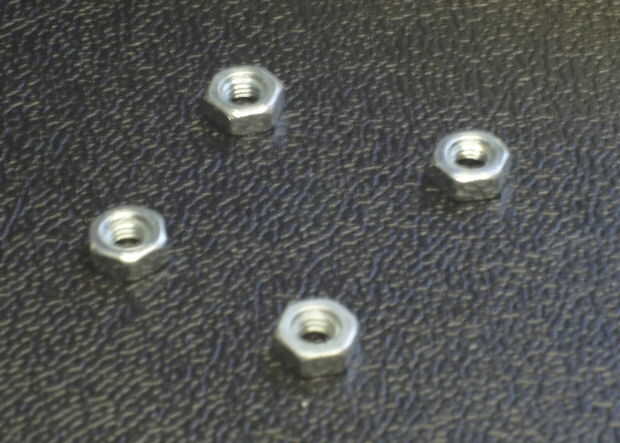

  • Fije con cuatro tuercas.
  • Poner un trozo de cinta de espuma de la hoja fina de plástico donde el lado de la batería está por debajo de ella.

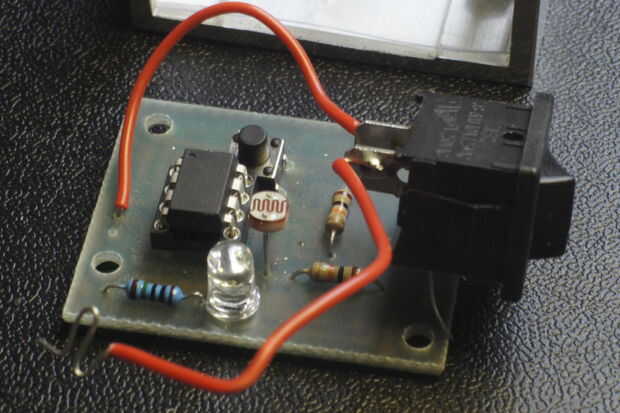

  • Poner el PCB a mitad de camino en ella.
  • El extremo del cable que viene desde el botón de encendido/apagado de la tira.

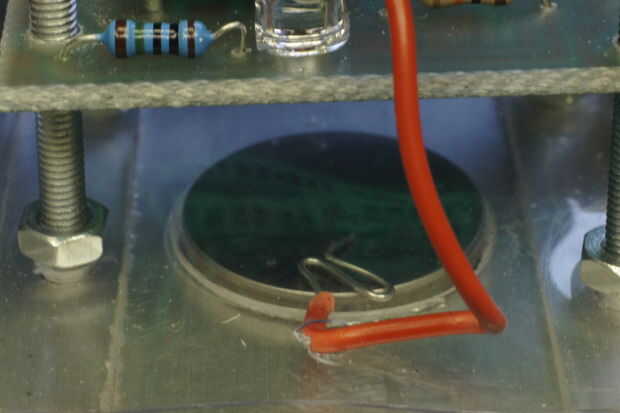

  • Doble el cable en un zig-zag y poner el quinto agujero a través de la lámina de plástico para tocar la parte superior (+) de la batería (debajo del pedazo de cinta de espuma)

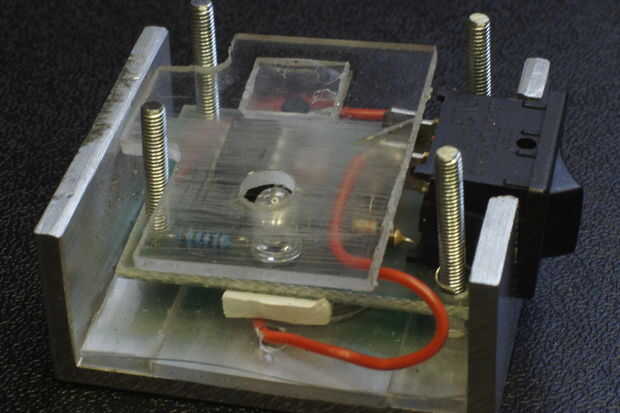

  • Empuje la placa completamente hacia abajo.
  • Asegúrese que el cable de oso desde el GND en el PCB, toca el lado de la caja y se envuelve alrededor del perno, para hacer un buen contacto de tierra.
  • Colocar el botón de encendido/apagado. (Asegúrese de que todos los cables no están en el camino de algo como un botón o el sensor)
  • Encenderla y ver si funciona...... Sí!!!!!!

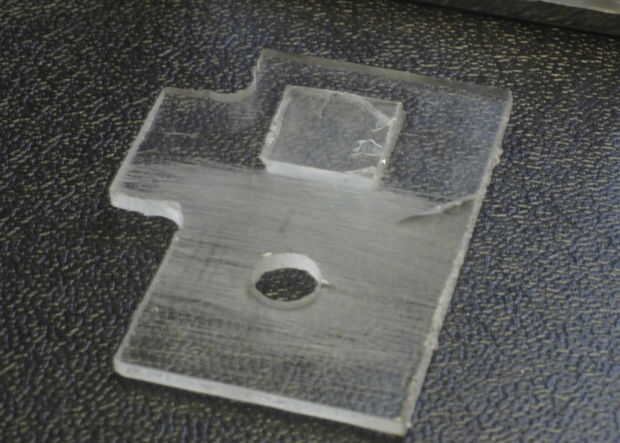

  • Añadir el botón de acrílico. (sólo pone sobre el PCB)

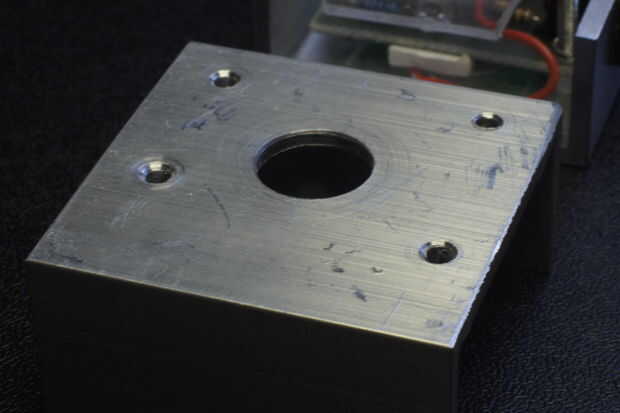

  • Poner la tapa-caja en él.

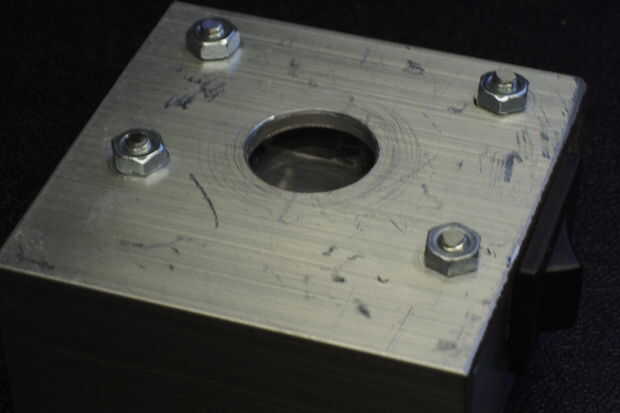

  • Sólo cuatro tuercas más.

Acabado!
