Etchinator - preparador de aerosol PCB bajo costo (debajo de $100) (7 / 22 paso)

Paso 7:

Corte las ranuras y los agujeros grandes en PVC

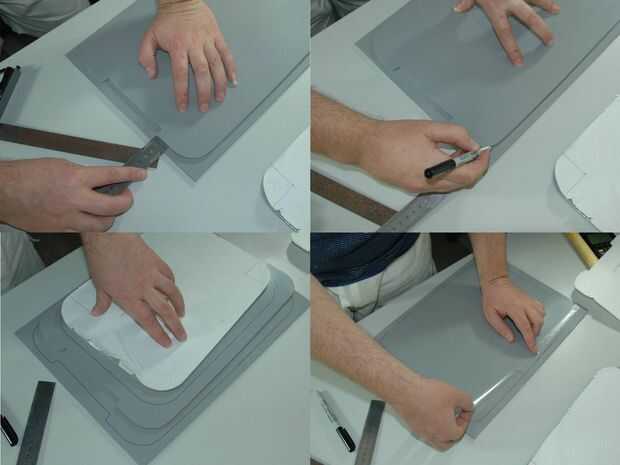

Como se indicó anteriormente la simetría es fundamental. Para medir la diferencia de tamaño entre el soporte de motor y tapa falsa. Luego marcar mitad de esa distancia en la parte posterior del soporte del motor con un lápiz. Finalmente utilice el lápiz para trazar todo el camino alrededor de la tapa falsa.

Repita el mismo procedimiento entre la tapa falsa y el falso fondo. Ahora usted tendrá trazos de lápiz para ayudar a se alinean las piezas.

Use cinta adhesiva de doble cara para sujetar las tres piezas de PVC. Sus contornos de pluma dibujados sólo deberían hacer fácil alinear las piezas como usted les está pegadas. Este sándwich de PVC hará los más línea de corte para arriba perfectamente.

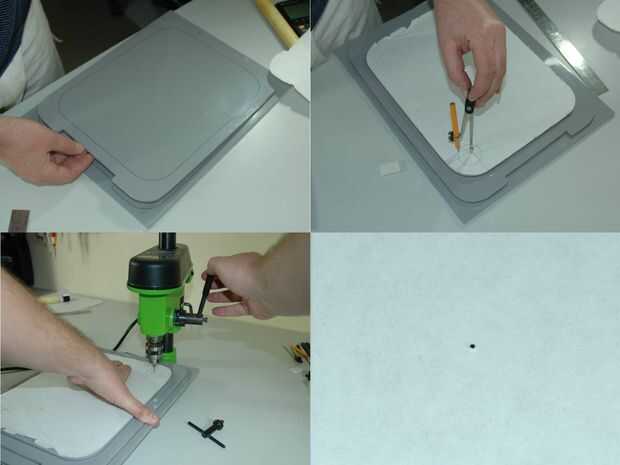

Marcar el círculo que se va a cortar a través de las tres partes para dar cabida a los tubos del vaporizador. El borde del tubo debe estar en algún lugar alrededor de 20mm desde el borde de la caja. El agujero debe estar alrededor de 5mm más grande que el propio tubo de aerosol.

Uso de 0,6 mm taladro para perforar un agujero a través de todas las hojas de tres en el centro del círculo. Cuando ponga el sándwich PCV en la parte superior, ahora tiene puntos de referencia para marcar la ranura.

Vuelta sobre el PVC hojas así que ahora usted puede marcar hacia fuera de la ranura en la parte superior del soporte del motor. La ranura se corta sólo a través de las dos hojas de PVC superior. Sin embargo debe marcarlo hacia fuera antes de que corte los orificios del tubo a través de todas las tres hojas o perderás tus puntos de referencia.

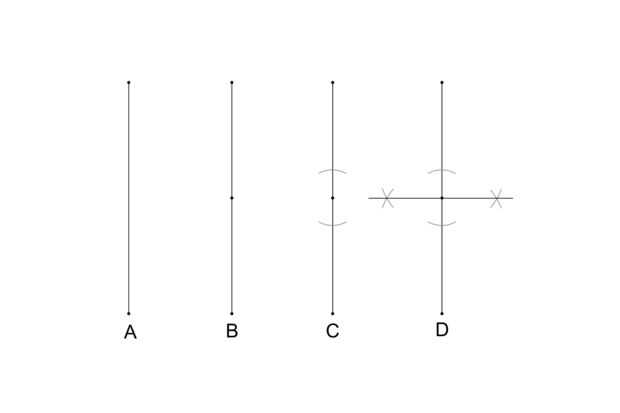

Siga el diagrama 8.1 para marcar la ranura perpendicular a los tubos del vaporizador.

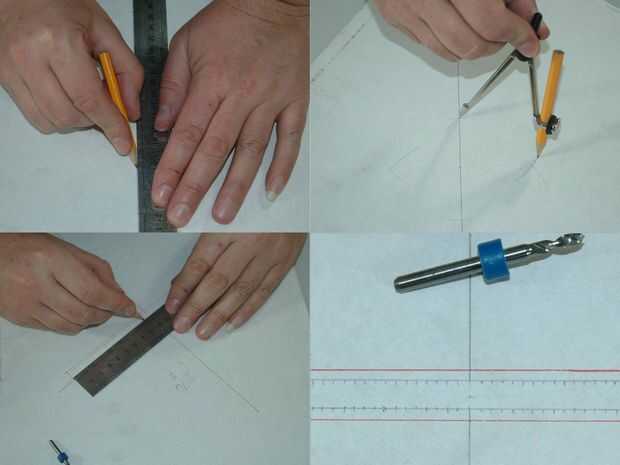

  • Utilice una regla para dibujar una línea entre sus dos puntos de referencia (orificios de 0,6 mm)
  • Medir el punto medio entre los dos puntos de referencia
  • Utilice su compás para marcar dos arcos a lo largo de la línea desde el punto de centro
  • Aproximadamente doble de la distancia en tu brújula y dibujar los dos conjuntos de arcos mediante la intersección de los arcos primeros y la línea de centro como el punto nuevo
  • Trace una línea entre la intersección de estos dos conjuntos de arcos.

Ahora tiene una línea perpendicular para marcar hacia fuera de su ranura.

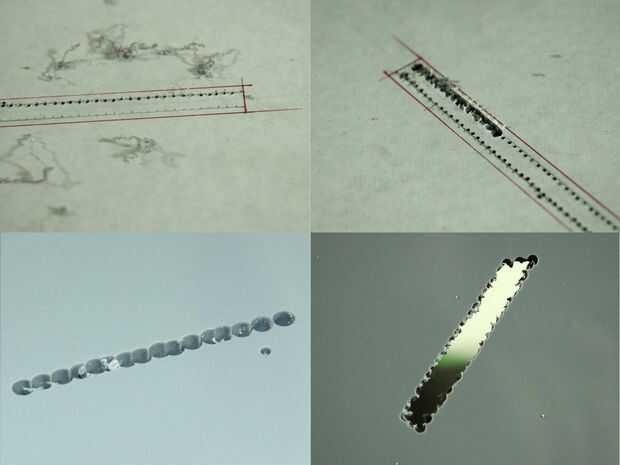

Taladro de cadena y archivo del tubo orificios a través de todas las tres hojas del PVC

Retire el fondo falso y taladro de cadena y presentar la ranura en la tapa falsa y soporte motor.

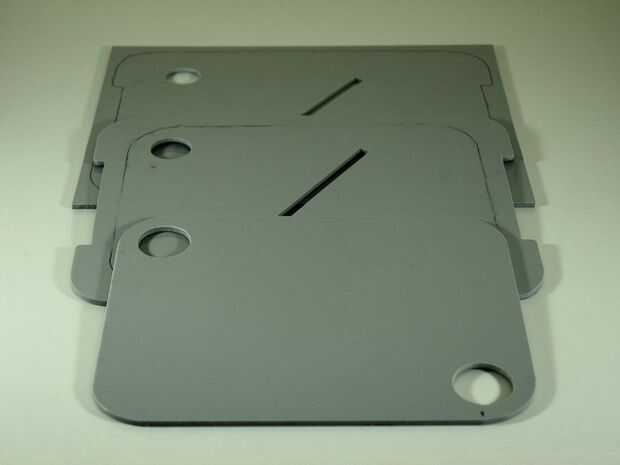

Ahora tiene las tres hojas de PVC como se muestra.
