Etchinator - preparador de aerosol PCB bajo costo (debajo de $100) (6 / 22 paso)

Paso 6:

Soporte Motor corte, tapa falsa y falso fondo

Para todos los pasos en el fondo falso, falsa tapa, tapa y motor de precisión de titular y simetría son muy importantes. Si no alinean los agujeros y ranuras, los tubos se ensuciará y frotar. Hay algunos trucos y consejos a lo largo de la manera de hacer esto más fácil. Sin embargo es insustituible por ser cuidadosa con tu regla y tri-sqaure.

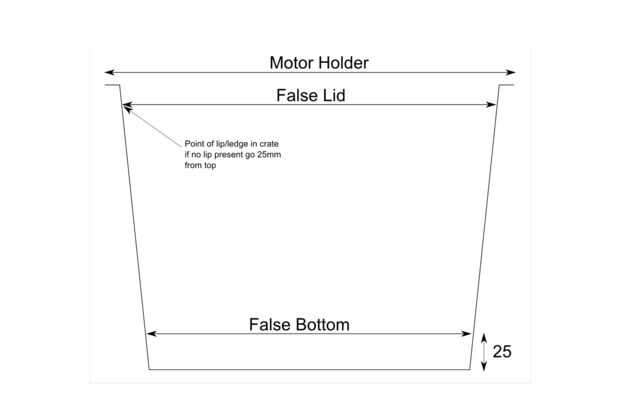

Primero Mida la caja en el punto donde irá la tapa falsa y falso fondo. El fondo falso debe ser 25mm desde el fondo real de la caja. La tapa falsa será a cualquier altura del labio dentro del cajón. Si su caja no tiene ningún labio entonces medir la tapa falsa en un punto de 25mm por debajo de la tapa real.

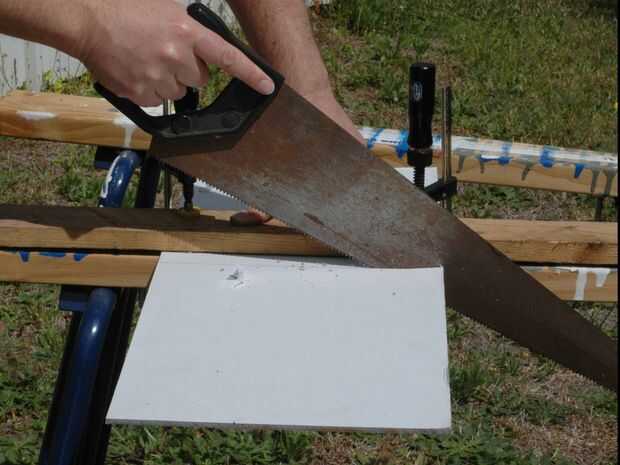

Cortar 3 hojas de PVC.

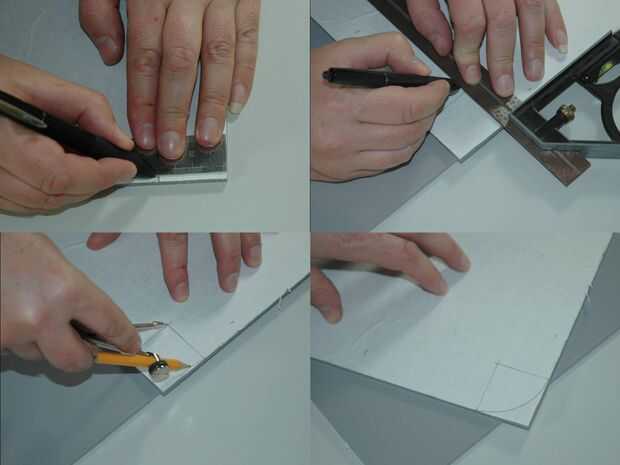

Mida y marque el radio en las esquinas del falso fondo y la tapa falsa.

Marcar cualquier intrusiones o cortar outs necesitadas.

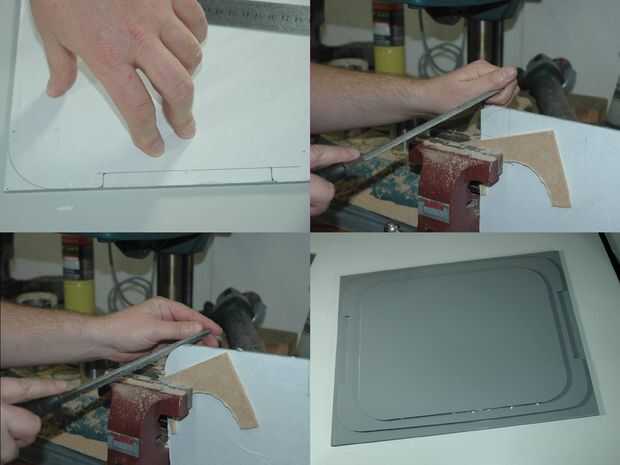

Corte, archivo y taladro de cadena

Ahora debe tener las tres piezas de PVC la forma derecha para probar entra en el tanque.
