Etchinator - preparador de aerosol PCB bajo costo (debajo de $100) (5 / 22 paso)

Paso 5:

Selección de motores

Con el tubo de aerosol de diámetro 20mm (26 real), para obtener un uniforme etch de arriba a abajo el motor tiene que correr alrededor de 3000 RPM. RPM mayor dará lugar a la parte superior de la blanco ser grabado al agua fuerte más, RPM más bajo dará lugar a la parte inferior del blanco más siendo grabado.

Sin embargo esta velocidad cambiará dependiendo del diámetro de agujero de spray y spray tubo diámetro.

Si apartan de los orificios mencionados 26mm OD tubo y 0,6 mm entonces deberás experimentar para encontrar su propio punto dulce en el RPM. Sin embargo a menos que estás apuntando para 4/4 reglas en un PCB entonces esto no es crítico. Puedo ejecutar en cualquier parte entre 2600 y 3400 RPM y obtener excelentes resultado.

Los requisitos de alimentación del motor son bastante modestos. En mi set up cuando se ejecuta en el óptimo RPM 3000 o así los motores están tirando unos 9 vatios cada uno.

Lugar ideal para encontrar motores.

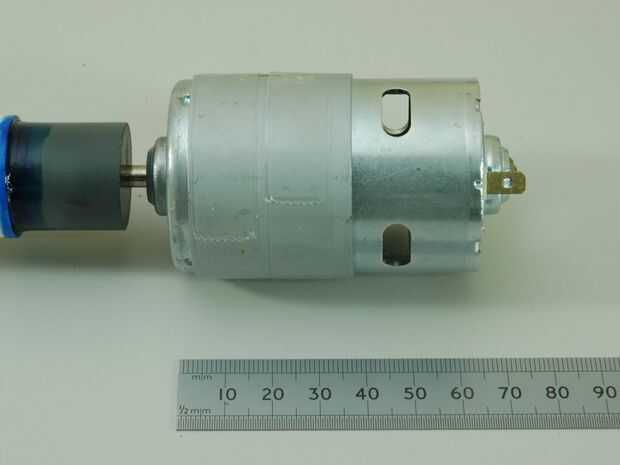

Un motor ideal probablemente va a ser un motor de 5 polos alrededor de 40-45 mm x 60-70mm (1 3/4 x 2 1/2 "). Esto es alrededor del tamaño de un RS750 / RS755. Este es el tipo de motores que se utilizan en taladros inalámbricos más grandes de energía.

Los motores de sobra que estoy usando en la actualidad ya no están disponibles. Actualmente estoy abastecimiento de varios diversos motores sobrantes con buena disponibilidad a prueba.

Voy a actualizar este instructable cuando tengo una buena fuente para vincular también.
