Paso 6: Conectar LED a Arduino
Ahora que usted ha elegido los componentes, es hora de empezar a poner el rompecabezas junta las piezas juntos!

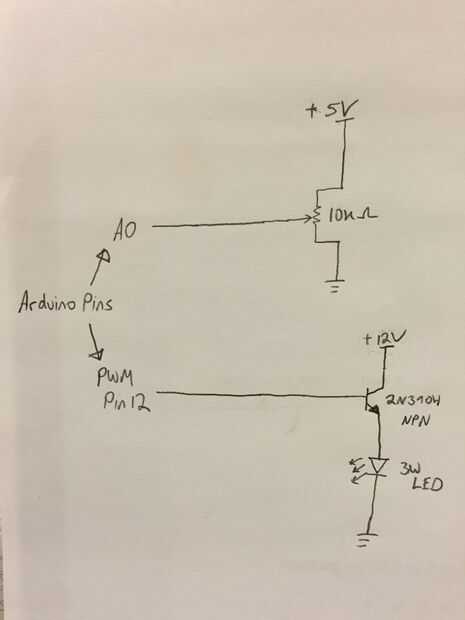

Para controlar la frecuencia de la luz estroboscópica de LEDs se utiliza el microcontrolador de Arduino para manejar esto. Usé un potenciómetro para enviar una tensión variable a la clavija de entrada analógica en el Arduino. Desde aquí el Arduino serán capaces de enviar otra tensión de salida de un pin que van desde 0-5Volts. Esta gama de la salida se conectará a la base de un transistor NPN. Este transistor se utiliza para encender y apagar el LED en diferentes frecuencias.
Usé la fuente de salida de 5V a bordo de Arduino para alimentar el potenciómetro. El pin central (limpiador) está conectado a los pines de Arduino A0.
Usé un separado 12V 1.5A alimentación que encontré en mi garaje. Corte al barril jack fuera el cable y conectado al positivo (blanco con rayas) al colector del transistor y la negativa a la tierra en el Arduino.
El Arduino es alimentado por los 12V fuente de alimentación de 1.5A.
